Tarjeta adaptadora para el modem GSM/GPRS Quectel M95
ATENCION: Usted debe registrar el equipo que fabrique con este módulo en el operador celular que le venda la SIM Card. Si pasados 15 días de uso el cliente final no hace el registro, el operador bloqueará su IMEI y el módulo no podrá conectarse a la red celular. El IMEI viene impreso en la superficie del módulo.
Permite usar el módulo en un protoboard de manera sencilla. Posee dos regletas (separadas 1.45″, 36.83mm) de 20 pines cada una, con espacio de 0.1″ (2,54mm) entre ellos. El nombre de cada pin va impreso en la parte superior de la tarjeta, la descripción se muestra en la hoja del módulo , página 21.

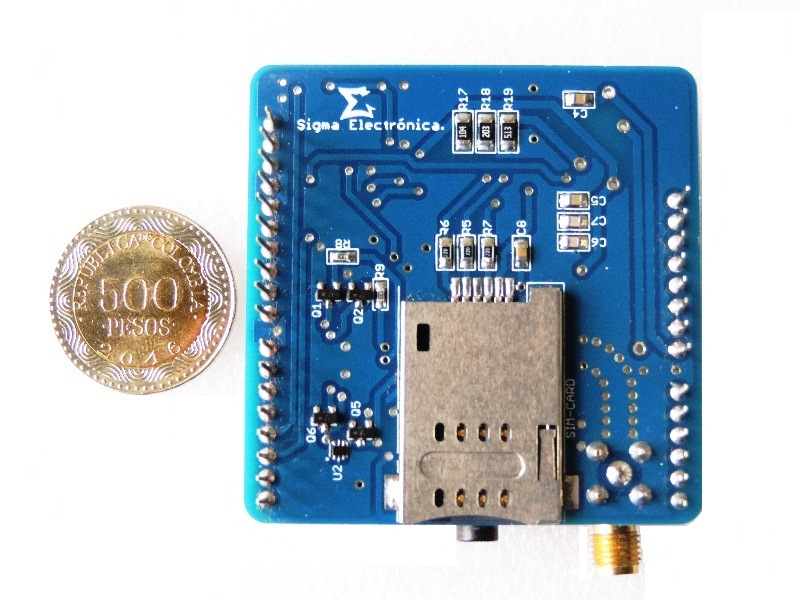

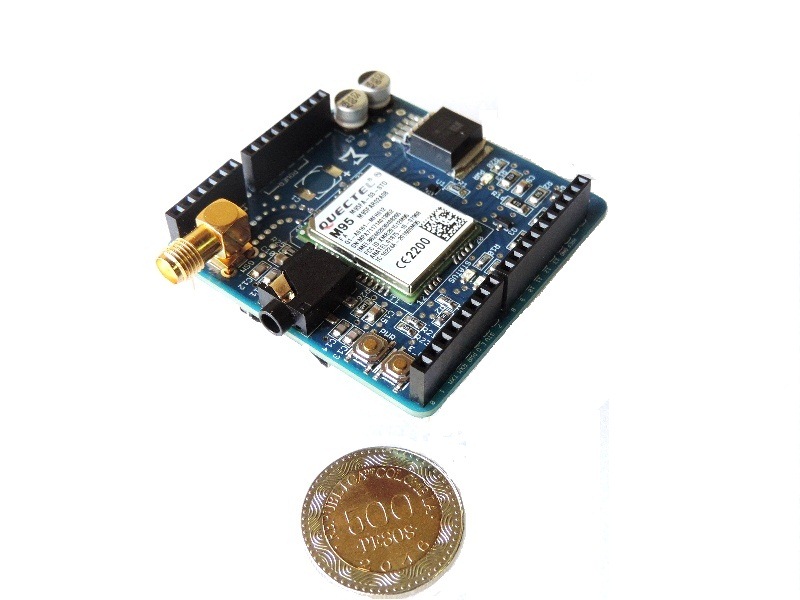

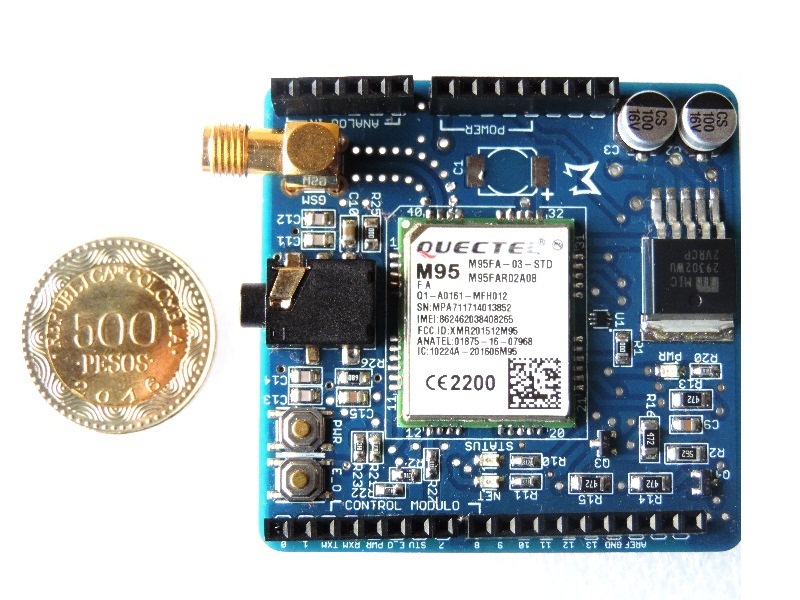

También puedes utilizar la Tarjeta M95 Arduino.
Atención: La configuración de los pines de esta tarjeta ha sido actualizada respecto a su versión anterior, esto para facilitar la transición al módulo UG95 (2G a 3G). Por favor tener en cuenta este factor a la hora de realizar sus montajes. Si lo deseas, puedes adquirir la nueva TARJETA UG95A que tiene la misma estructura de esta tarjeta pero utiliza el módulo UG95.
Rafael Diaz Hernandez –
En la hoja de datos del producto dice que no soporta los niveles del sp232 y recomiendan el sp3238, pero ustedes dicen que se puede usar el sp232, por favor aclarame esto, me interesa mucho este producto.
—————————
En la hoja “Hardware Design”, página 47 dice que el puerto UART del módulo “no soporta niveles RS232” (para una conexion directa) y por eso se nesecita un circuito que adapte los niveles de UART a RS232.
Como ejemplo muestran un SP3238 (4 canales para cada direccion), pero cualquier CI para eso, como el MAX232 puede usarse.
Tambien puede usarse el FT232, o la tarjeta RS232 que nosotros fabricamos (esta debe alimentarse con los 4v de los que se alimenta el M95).
david eduardo marquez velez –
Buen dia.
estoy comunicando el M95 con el pc por medio del hyperterminal en :
9600 bds
paridad ninguna
control de flujo ninguno
datos = 8 bits
bit parada = 1
conecto el rx y tx del FT232 al M95 inversamente.
vbat = VCC
GND = GND
y conecto los respectivos leds de status y net.
deberia aparecer algo en pantalla del hyperterminal ?
es correcta la conexion?
como mando un mensaje de texto?
——————-
Accionó el terminal PWRKEY con un pulsador?, Envión “AT” por el terminal con respuesta “OK”?.
Para enviar un mensaje de texto, refierase a la hoja de comandos “ATC”.
david eduardo marquez velez –
seria interesante que sigma tuviera una seccion de foro, donde todos podamos intercambiar informacion de utilidad!
con respecto a la pregunta que realice hacerca de la conexion del M95:
* ya accione el pwer key
*envie AT por medio del hyperterminal
pero el M95 no responde “OK”.
¿Que puede estar pasando?
Gracias por la atencion prestada.
———-
El STATUS queda en 1?
Buena idea el foro, pero en lugar de eso esta la seccion llamada “Contacto”, donde se encuentra un email para soporte.
LISSETTE JOHANA HERNANDEZ ARRIETA –
por favor necesito que alguien me ayude, y me de los numeros telefonicos para llamar a preguntar x unos repuestos, he marcado a los que estan aqui en la pagina pero m aparece num errado.
necesito un transitor: B1020A O SU REEMPLAZO, Y UN SCR K2391; O SU REEMPLAZO.
ES URGENTEEEEE
GRACIASS
——————–
3482059 de Bogota.
o, escriba a ventas@sigmaelectronica.net.
No buscamos remplazos, Usted debe darnos la referencia. Si se ttrata de 1 unidad, de un componente que no está en la página, le sale bastante costoso. Para importacion, preferiblemente en cantidad.
david eduardo marquez velez –
status queda en 1 por cinco segundos aprox y luego se apaga y vuelve a encender.
net enciende y apaga tres veces cuando status prende. luego se apaga hasta que status encienda otra ves.
esto sucede dejando el pwerkey en 1
—————————-
Debe usar un mejor regulador de voltaje, que soporte al menos 3 amperios. Esto mismo sucede sin conectar la simcard?, seguramente no sucede, por lo cual el problema es el regulador.
Jader Luis Ballesteros Genes –
El modulo trabaja en perfectas condiciones… pero de los 3 modulo que compre me tocó resoldar todos los componentes del PCB para que pudiera funcionar el modulo… mi sugerencia es verificar los puntos despues del ensamble de los componentes en el PCB…
——————————————————–
Al ensamblar estas tarjetas, son probadas y aprobadas antes de salir a la venta.
Carlos Arturo Palacios Cordoba –
la separación entre regletas dada en la descripción no es correcta. favor corrijan este error porque yo fabrique mi PCB y cuando llegó el modulo no coincidió.
——————————————————
La separación entre regletas es de 1.55″.
edson Farid macias cifuentes –
Cordial saludo; he tenido ciertos problemas con el modulo, al conectarlo por hyperterminal sin simcard me muestra en pantalla( RDY
+CFUN: 1
+CPIN: NOT INSERTED)
y me permite acceder a todos los comandos internos que al parecer es un funcionamiento normal .
Al momento de ingresar mi simcard de cualquier operador me muestra en pantalla (
RDY
+CFUN: 1
+CPIN: READY
Call Ready ) e inmediatamente se apaga el modulo dejándome sin posibilidad alguna de realizar alguna operación. alguien sabe como puedo solucionar esto? Gracias.
Nota: La fuente fue diseñada con el 29302 según lo establecido por el fabricante y los niveles de voltaje y corriente son muy estables.
________________________________________________
Posiblemente debes tener una corriente muy baja, te recomiendo que revices ese aspecto, puesto que se requiere mínimo 2A
Carlos Andrés Vargas Calderon –
Según el vídeo, ustedes tienen fabricado el regulador recomendado, pero no lo encuentro.
———————————————–
Se puede utilizar en LM338: https://bit.ly/1lzNYvA
Lina Maria Barbosa Rondon –
Tengo problemas con el módulo, pues al enviarle un comando se apaga, pero esto ocurre solo cuando la sim está puesta, cuando no lo está no se apaga. La estoy alimentando con una fuente de 4V 5A
————-
Tienes que utilizar una antena
uber andres gaviria –
hola! quisiera saber como sincronizar el reloj RTCC y como invocarlo para hacer control con el. gracias
Helbert Bocanegra –
Buen dia:
Actualmente me encuentro trabajando con este modulo, pero tengo problemas con el encendido ya que solo dura 5 segundos y luego se apaga, pense que era la fuente pero la alimentacion la tomo directamente de la tarjeta de desarrollo que proporciona sigma para modulos quectel, el cual me genera hasta 4amperios de salida con 4.1voltios de salida. He verificado si existe caida de tension a la entrada del m95 pero se sostiene entre 4.1 y 4.08 voltios. No se si falta conectar algo extra, ya que para el encendido normal he enviado rxd y txd a gnd para realizar una prueba basica, de igual manera he enviado el pin RTS a tierra por medio de una resistencia como lo determina el datasheet. Tal vez estoy obviando algo de las conecciones, me gustaria que me ayudaran con esto ya que he trabajado con gps y gprs de sigma electronics y ninguno me ha generado ningun inconveniente hasta este momento.
Yobany Alexander Rosso Uribe –
Buenas noches, podrían ayudarme con la distribución de pines de esta tarjeta, acabo de comprarla y veo que no viene marcada como en la foto, no se si tal vez haya cambiado en su distribución, ya que la pcb es distinta, además quisiera saber cuales son los componentes smd que tiene, veo unos que creo son diodos, pero el otro no se si es transistor, o si hay un esquemático de ésta placa mucho mejor, me confirman por favor, quedo muy agradecido.
PD: Califico medio ya que aún no lo pruebo.
JONNY ESCOBAR –
BUEN PRODUCTO ,BUEN COSTO
