POLOLU-5262

POLOLU-5262.

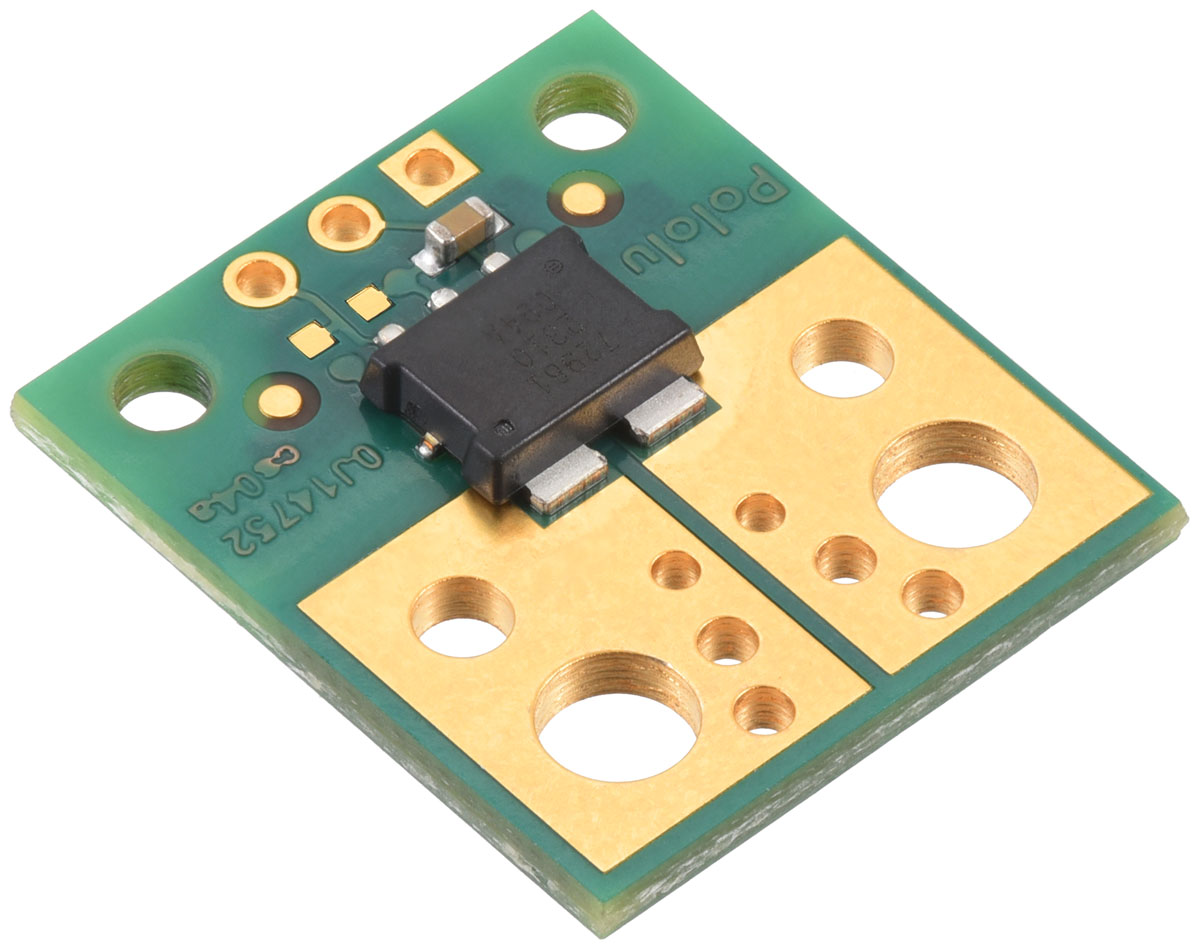

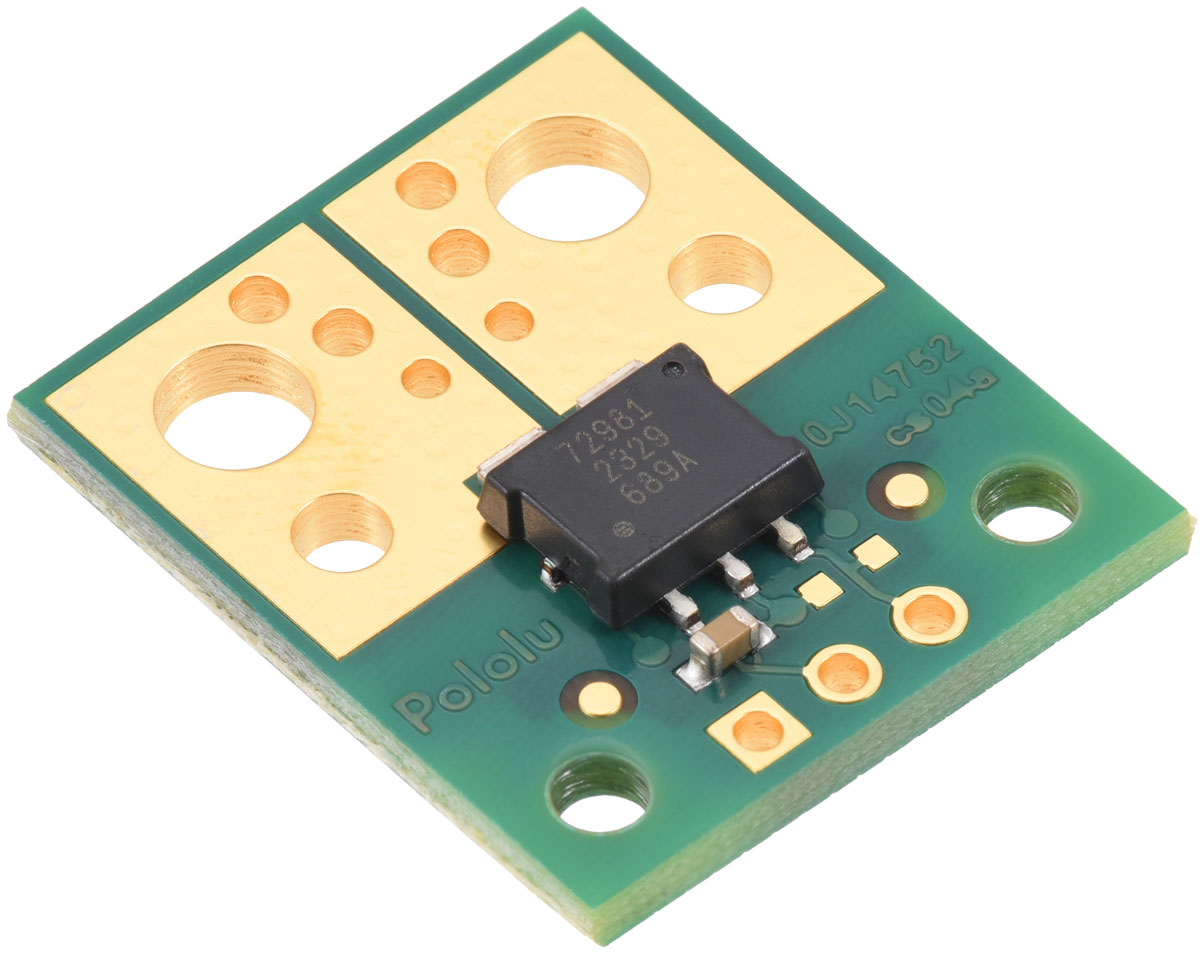

El sensor de corriente compacto ACS72981ELRATR-200B5 es una solución versátil y confiable para medir corrientes bidireccionales en un rango de -200A a +200A. Basado en la tecnología de efecto Hall de Allegro, este sensor ofrece un camino de corriente eléctricamente aislado, garantizando seguridad y precisión en diversas aplicaciones de alta potencia. Con una baja resistencia interna de aproximadamente 0.2 mΩ y un ancho de banda de 250 kHz, este sensor proporciona tiempos de respuesta rápidos y una mínima pérdida de potencia. Ideal para la medición de corrientes AC y DC, la placa compacta es fácil de integrar en una variedad de sistemas, con pines compatibles con protoboard de 0.1″ para conexiones de alimentación, tierra y salida.

Características Principales:

• Sensor Basado en Efecto Hall: Proporciona un aislamiento eléctrico para la detección de corriente, mejorando la seguridad y la versatilidad en aplicaciones que requieren aislamiento eléctrico.
• Detección Diferencial de Hall: Rechaza campos de modo común, reduciendo la influencia de campos magnéticos externos en las mediciones.
• Baja Resistencia: La resistencia del camino conductor interno es típicamente de 0.2 mΩ, minimizando la pérdida de potencia.
• Alto Ancho de Banda: Salida analógica de 250 kHz proporcional a corrientes AC y DC.
• Rápido Tiempo de Respuesta: Menor a 2 µs, asegurando mediciones de corriente rápidas y precisas.
• Compensación de Temperatura Digital: Circuitería integrada que mejora la precisión a lo largo de todo el rango de temperatura operativa.

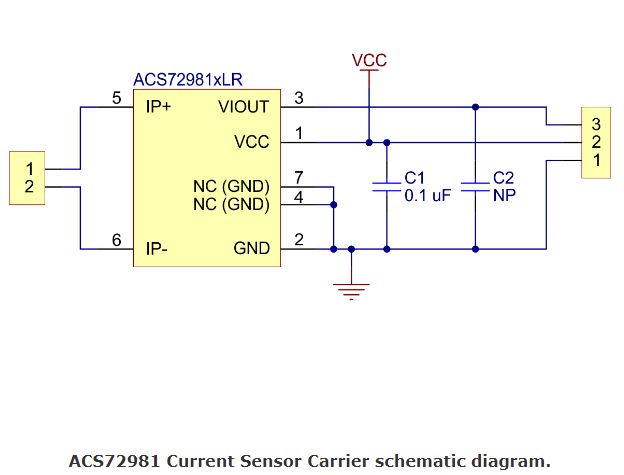

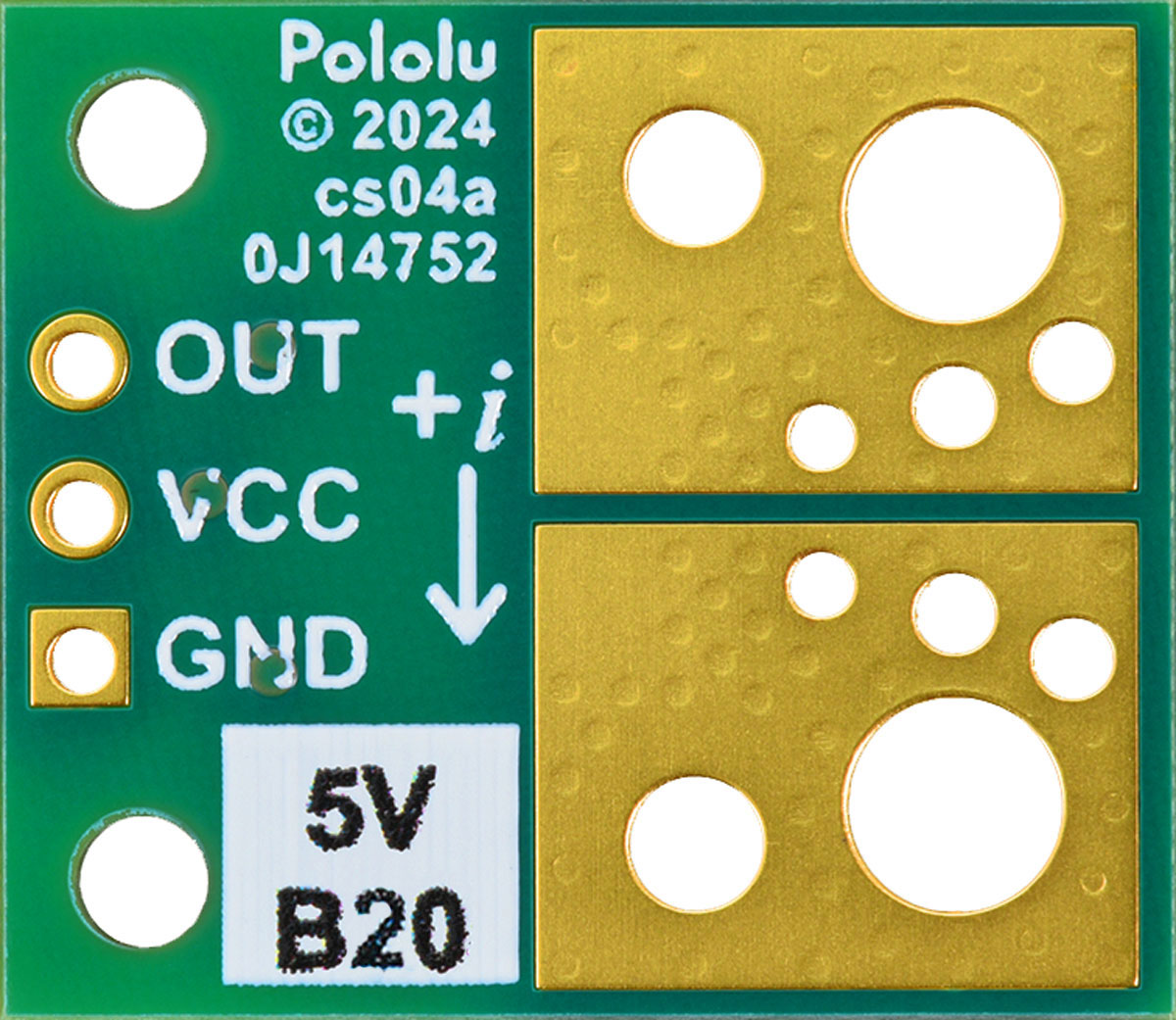

• Placa Compacta: Con un tamaño de solo 0.7″×0.8″, la placa está diseñada para una fácil integración en sistemas existentes, con pines compatibles con protoboard de 0.1″.
• Medición de Corriente Bidireccional: Soporta corrientes de entrada desde -200A hasta +200A, con una sensibilidad de 10 mV/A a un voltaje de alimentación de 5V.
• Operación Nominal a 5V: Diseñado para operar dentro de un rango de voltaje de 4.5V a 5.5V, con un punto cero en 2.5V.

Especificaciones:

• Sufijo de Parte: 200B5
• Rango de Corriente: ±200 A (bidireccional)
• Voltaje de Alimentación: 4.5 V a 5.5 V
• Sensibilidad a 5V: 10 mV/A
• Punto Cero a 5V: 2.5 V
• Tamaño: 0.7″×0.8″

Aplicaciones:

Este sensor de corriente compacto es adecuado para una amplia gama de aplicaciones de alta potencia, incluidas, pero no limitadas a:

• Control de motores
• Monitoreo de energía
• Sistemas de gestión de baterías
• Automatización industrial
• Sistemas de energía renovable

Para un rendimiento óptimo y un uso adecuado, se recomienda leer detenidamente la hoja de datos del ACS72981 proporcionada por Allegro Microsystems. También está disponible una versión más grande de la placa compacta, que permite conectar conectores más grandes y cables más gruesos para aplicaciones de alta corriente.

Nota: Este producto está diseñado para usarse por debajo de 30 V. Trabajar con voltajes más altos puede ser extremadamente peligroso y solo debe ser realizado por personas calificadas con el equipo y la experiencia adecuados.

Documentos:

• Manual [AQUÍ].
• Medidas [AQUÍ].
