TARJETA FT232

Valorado 4.11 sobre 5 basado en 9 puntuaciones de clientes
(9 valoraciones de clientes)

$20,230

Cantidad PrecioDescuento
3+$19,8252 %
5+$19,6233 %
10+$19,2195 %
25+$18,8147 %
50+$18,20710 %

Tarjeta de desarrollo, que usa el FT232RL.

19 disponibles

SKU: TARJETA FT232 Categoría:

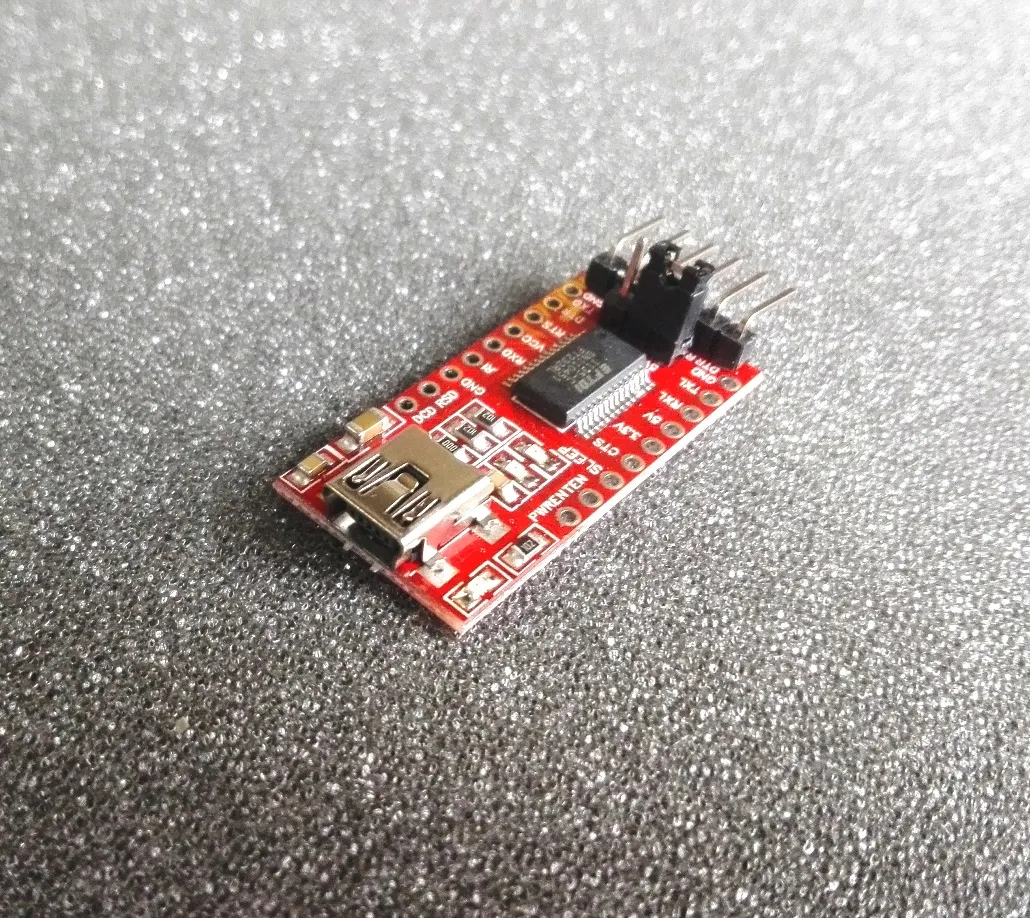

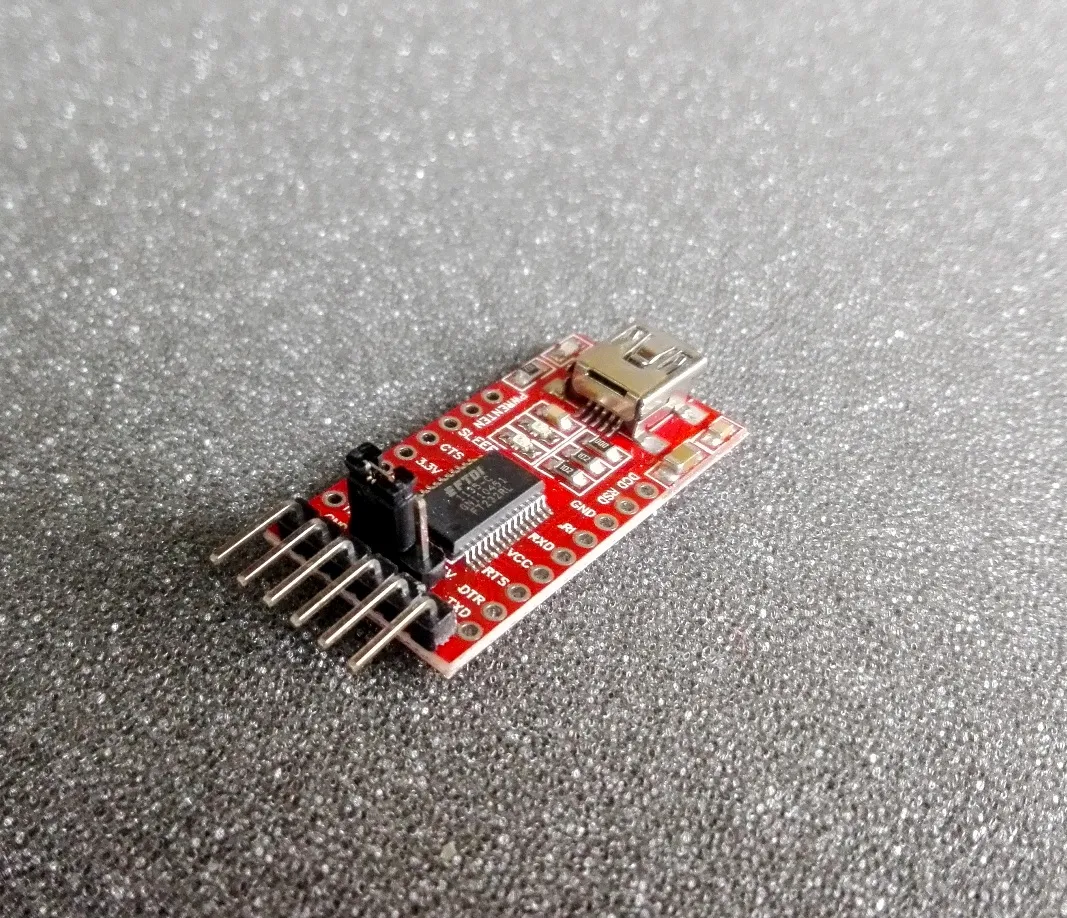

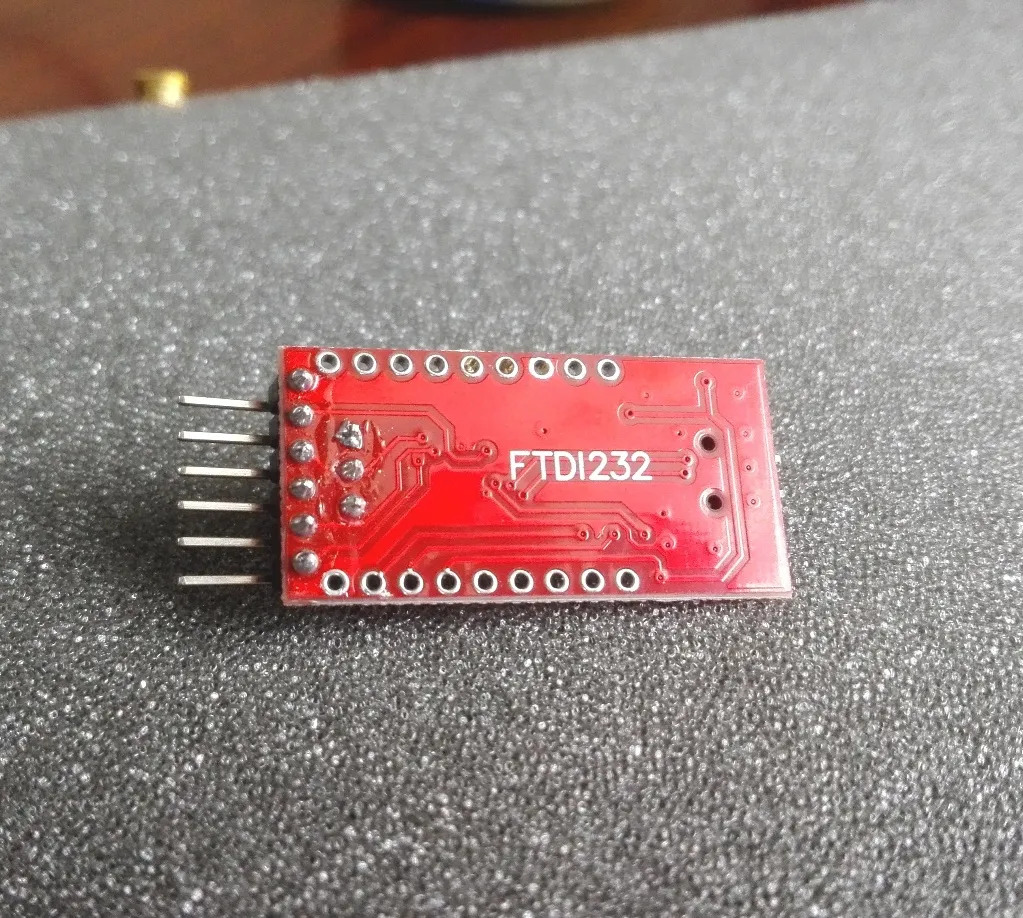

TARJETA FT232
Tarjeta de desarrollo, que usa el FT232RL, Circuito integrado conversor de interfaz serial USB-UART (RS232).
Se alimenta directamente del puerto USB, y su pin VCCIO puede ser puesto a 3.3V por medio del Jumper. La mayoría de los pines del integrado vienen conectados a las regletas laterales para que este integrado pueda usarse directamente sobre un protoboard. Utiliza un puerto Mini USB (Mini-B) para conectarse al PC, para esto puede usar el Cable Mini USB

Caracteristicas:
  • La tarjeta posee dos regletas de 9 pines con espacios de 0.1″ (2.54mm) entre pines.
  • El terminal de salida de 3.3v puede proveer hasta 50mA para lógica externa de ser necesario.
  • Dimensiones de la tarjeta: 18 mm x 35 mm.
  • Los drivers para el Virtual Com Port que usa el FT232, los puede descargar aquí.



Peso 4.9 g
Fabricante

Ver información técnica en PDF

9 valoraciones en TARJETA FT232

  1. Valorado en 3 de 5

    john jairo sanabria sarmiento

    Bucaramanga

    Una duda para habilitar la salida de datos de la tarjetas el esquema de conexiones es ?

    1 Simplemente tomar el pin TxD y gdn o
    2 El conexionado similar al del chip independiente ?

  2. Valorado en 3 de 5

    Jaime Alberto Silva Colorado

    En caso de querer la entrada/salida digital a 5V como conecto VCCIO a VCC? Tal vez es más práctico un diseño en el que se pueda usar un jumper para seleccionar la fuente de VCCIO entre VCC y 3V3OUT.

    Rta: Estimado Jaime, esta tarjeta trabaja a 5V normalmente, no necesita hacer nada, en caso que desee trabajar a 3.3V solo debe soldar el Solder Jumper de la tarjeta y esta queda lista para trabajar a 3.3V.

  3. Valorado en 3 de 5

    Jaime Alberto Silva Colorado

    Además del jumper para seleccionar la entrada VCCIO entre VCC y 3V3OUT también sería bueno un pin para alimentación externa de 5V y un jumper para seleccionar VCC entre USB y el pin de 5V externos.

  4. Valorado en 5 de 5

    Jorge Alberto Castellanos

    quisiera saber si es posible importar el integrado max202e para nontaje superficil cuanto cuesta y cuanto se demoraria en llegar gracias por su atencion.

    Rta: Estimado Jorge, nosotros podemos importar el integrado, por favor escribanos un correo a ventas@sigmaelectrónica.net indicando la cantidad, referencia completa y empaque y a vuelta de correo recibira una cotización indicando tiempo de entrega.

  5. Valorado en 5 de 5

    Joe Ronald Flórez Rada

    Yo dudo que esta tarjeta FT232 no veo el amperio de la ferrita L1. Cuánto amperio de la ferrita del FT232??

  6. Valorado en 5 de 5

    Ricardo Morales

    En la foto se observa que la tarjeta tiene el chip soldado… esto es demostrativo?? o la tarjeta viene con todos los componentes montados??

    —————————

    La tarjeta se vende con todos los componentes(FT232RL, resistencias, condensadores, leds, regleta) soldados, lista para ser usada.

  7. Valorado en 5 de 5

    Ericson Joseph Estupiñan Pineda

    Me gustaría saber cuanto costaría la reparación de una esta tarjeta por sobrecarga, si es que dan este servicio.

    Muchas Gracias.

    ………………….

    Si, puede traer la tarjeta, se revisa y repara si es posible. Se le cobran los componentes cambiados y algo por el servicio.

  8. Valorado en 3 de 5

    david eduardo marquez velez

    Buen dia.

    Me corrige si no estoy en lo sierto:
    la conexion para su funcionamiento es:

    mcu——————-ft232

    tx——————–rx
    rx——————–tx
    gnd——————gnd

    falta algo para conectar?

    —————————

    Si su MCU está alimentado a 5v, esta bien.

    Si su MCU se alimenta con otro voltaje, debe conectar ese vltaje al terminal VCCIO del FT232. -> el FT232 tiene un terminal que provee 3.3 voltios para usarlo de esa forma (este terminal provee hasta 50mA, usar únicamente para conectarlo a VCCIO o para lógica digital, no para alimentar otros dispositivos).

  9. Valorado en 5 de 5

    Sebastián Báez

    La conexión con arduino mini eS:

    5V—5V
    RXD–TX
    TXD–RX
    GND–GND

    ??
