PS2502-4

PS2502-4 — Optoacoplador Darlington de Alta Tensión de Aislamiento

Descripción general

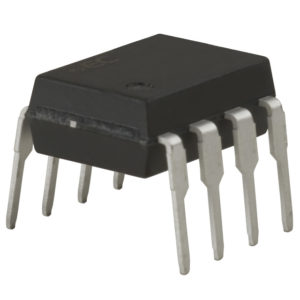

El PS2502-4 es un aislador óptico de 4 canales que contiene un diodo emisor de luz GaAs y un fototransistor NPN de silicio conectado en configuración Darlington. Disponible en encapsulado DIP de 16 pines y versión de montaje superficial (Gull-wing PS2502L-4), es ideal para aplicaciones donde se requiere alta tensión de aislamiento y alta ganancia de corriente.

Características principales

• Alta tensión de aislamiento: 5 000 V r.m.s.
• Alta relación de transferencia de corriente: CTR 2 000% típico (mínimo 200%)
• Conmutación rápida: tr, tf = 100 µs típico
• 4 canales independientes en un solo encapsulado
• Aprobado por UL (File No. E72422)

Especificaciones eléctricas clave

• Voltaje directo VF: 1.17 V típico / 1.4 V máximo (IF = 10 mA)
• CTR: 200% mínimo — 2 000% típico (IF = 1 mA, VCE = 2 V)
• Tensión de saturación VCE(sat): 1.0 V máximo
• Corriente de colector máxima IC: 160 mA por canal
• Temperatura de operación: –55 °C a +100 °C

Aplicaciones

Fuentes de alimentación, telefonía y FAX, equipos FA/OA, controladores lógicos programables (PLC).

⚠️ Aviso importante — Lote actual

El lote actualmente disponible de este componente presenta valores de CTR cercanos al mínimo especificado (200%), frente al valor típico de 2 000%. Esto se debe a variación natural dentro del rango del fabricante, ya que el PS2502-4 no tiene clasificación por ranking de CTR a diferencia del PS2502-1.

Como consecuencia, bajo condiciones estándar de operación con IF = 1 mA, la tensión de salida puede quedar reducida alrededor de 2 V en lugar del nivel esperado cercano a 5 V. Lotes anteriores del mismo modelo no presentaron este comportamiento al operar con CTR más alto.

Recomendación: aumentar la corriente de entrada IF a entre 5 mA y 10 mA para compensar el CTR bajo y lograr una saturación adecuada del transistor de salida. Se recomienda verificar el comportamiento del circuito antes de usar este lote en producción.
