PRT-14380

$42,007

Cantidad PrecioDescuento
3+$39,9075 %
5+$39,0677 %
10+$37,80610 %
25+$36,96612 %
50+$35,70615 %

Cargador para baterías tipo LiPo programable de 15mA hasta 500mA basado en chip MCP73831.

4 disponibles

SKU: PRT-14380 Categoría:

Cargador de baterías tipo LiPo

Ésta tarjeta ajustable para cargar baterías tipo LiPo te permite cargar celdas de diferente capacidad simplemente ajustando la capacidad instalada de la batería entre 15mA y 500mA.

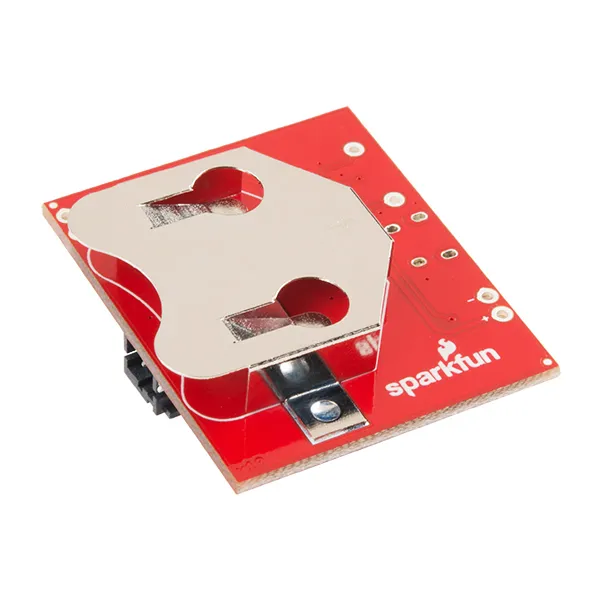

Una vez configurada la board se conecta un cable de energía de 5VDC aprox. en el conector microUSB o en los pines GND e INPUT posteriormente debes conectar la batería deseada al conector JST, a los pines PTH marcados como BATT, o al respaldo en el socket para batería tipo CR2450.

El voltaje de entrada para el chip MCP73831 esta entre 3.75V y 6VDC aunque lo recomendable para una carga estable  es mantener 5VDC para que el MCP73831 realice la carga lineal de la batería.



Nota : Los Switches en la tarjeta por defecto van todos en la posición de ON antes de conectar la batería deben moverse a OFF.

Peso 7.7 g
Fabricante

Sitio Web del Fabricante: Sparkfun
