Cargador tipo Boost para baterías LiPo.

2 disponibles

SKU: PRT-11231 Categoría:

Cargador tipo Boost para baterías LiPo

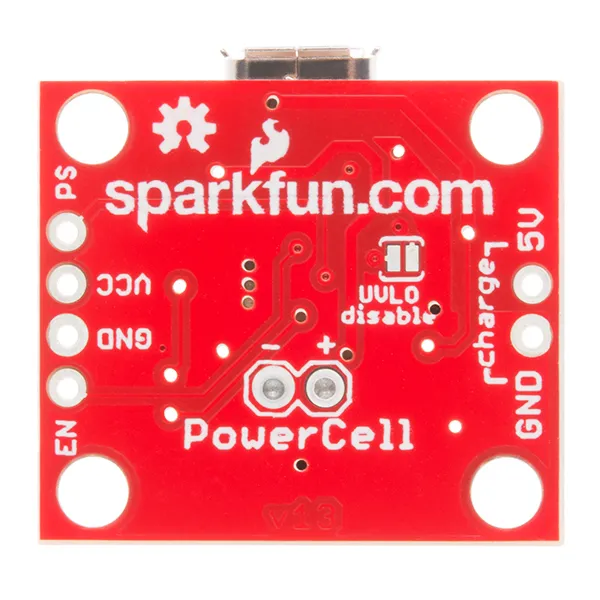

Esta tarjeta es un cargador de baterías LiPo por conector micro USB con un conversor tipo boost (de 3,3 VDC y 5 VDC). La tarjeta trae un conector tipo JST para una única batería tipo LiPo, un entrada micro USB para las cargas de 5 V, y pines de salidas de 3,3 V y 5 V debidamente marcados. También podrás encontrar otros dos conectores para conectar una fuente de 5 V externa en caso de que no tengas una fuente de alimentación por micro USB.

En esta tarjeta podrás controlar el regulador a través de los pines de ahorro de energía. Ten en cuenta que si mantienes conectada tu batería a esta tarjeta, es recomendable deshabilitar el regulador conectando el pin EN a tierra, de esta forma previenes que la batería se desgaste. Encontrarás un jumper soldado que previene un desgaste en la batería por descarga completa que puedes desconectar si así lo deseas.

El cargador por micro USB utiliza el MCP73831 que te permite cargar tus baterías de 3,7 V a una tasa de 100 mA máximo. Esto se debe a que este dispositivo no consume 500 mA del puerto USB, tan solo alcanza los 100 mA. Si deseas cargar a una tasa más rápida, deberás conectar una fuente de alimentación de 5 V externa a los pines ‘5V’ y ‘GND’ de la tarjeta.

El conversor boost utiliza el TPS61200 del TI y tiene jumpers de soldadura que te permiten seleccionar una salida de 5 V o 3,3 V y una protección de voltaje bajo inferior a 2,6 V (el cual puedes deshabilitar a través del jumper ubicado en la parte posterior de la PCB).

Nota: Esta tarjeta no posee protección contra polarización inversa, así que por favor asegúrate de realizar una polarización correcta antes de energizar. Además, deberás retirar tu batería luego de cargarla ya que está comenzará a energizar el circuito ocasionando fallos.

Fabricante

Sitio Web del Fabricante: SPARKFUN

Ver información técnica en PDF
