LC86GLAMD

$37,009

Cantidad Precio
3+$36,269
5+$35,899
10+$35,159
25+$34,418
50+$33,308
Módulo GPS, GLONASS, BDS, Galileo y QZSS.

100 disponibles

SKU: LC86GLAMD Categorías: ,

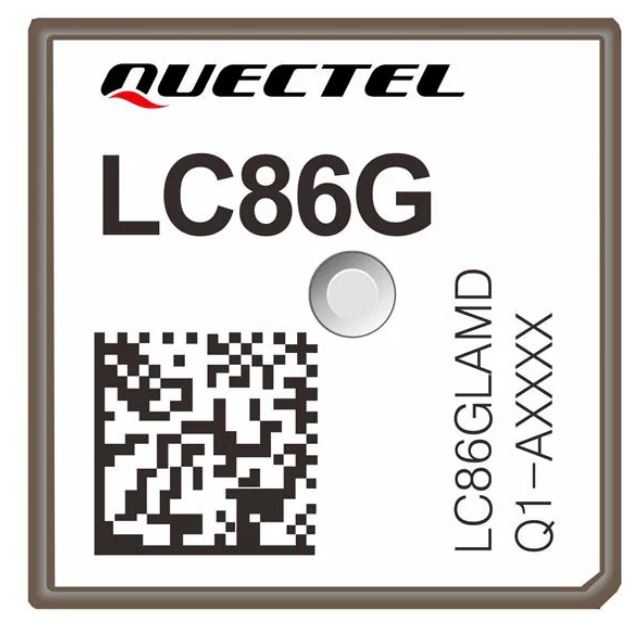

LC86GLAMD.

El módulo GNSS Quectel LC86G, basado en el último chipset mejorado, admite la recepción concurrente de GPS, GLONASS, BDS, Galileo y QZSS. Diseñado para ser compatible con el módulo Quectel L86, permite una migración fluida entre ellos. A diferencia de los receptores de constelación única, al habilitar múltiples constelaciones GNSS, el módulo LC86G aumenta el número de satélites visibles, reduce el tiempo para la primera fijación y mejora la precisión del posicionamiento, especialmente al conducir a través de cañones urbanos densos. El LNA integrado, que proporciona alta sensibilidad, asegura un posicionamiento de alta precisión, un rápido seguimiento y adquisición de señales, y un mejor rendimiento del módulo incluso en entornos desafiantes. Basado en su rendimiento mejorado y bajo consumo de energía, el LC86G es ideal para aplicaciones como sistemas de seguimiento en tiempo real y servicios de economía compartida.

Características Principales:

  • Motor Multi-GNSS: Soporta GPS, GLONASS, BDS, Galileo y QZSS, garantizando una fijación rápida y precisa en cualquier entorno.
  • Compatibilidad: Compatible con los módulos L86 de Quectel.
  • Sensibilidad Líder en la Industria: -166 dBm durante el seguimiento y -147 dBm durante la adquisición.
  • LNA Integrado: Mejora la sensibilidad.
  • Cancelador de Interferencia Activo Multi-Tono: Embebido para anti-interferencias.
  • Interfaz Soportada: UART.

Especificaciones:

  • Región: Global
  • Dimensiones: 18.4 mm × 18.4 mm × 6.95 mm
  • Peso: Aproximadamente 0.8 g
  • Rango de Temperatura:
    • Operativa: -40 °C a +85 °C
    • Almacenamiento: -40 °C a +90 °C

Características GNSS:

  • Bandas Soportadas:
    • GPS L1 C/A, QZSS L1 C/A: 1575.42 MHz
    • GLONASS L1: 1598.0625–1605.375 MHz
    • BDS B1I: 1561.098 MHz, B1C*: 1575.42 MHz
    • Galileo E1: 1575.42 MHz
  • Constelaciones por Defecto: GPS + GLONASS + BDS + Galileo + QZSS
  • Número de Canales de Seguimiento: 47
  • Número de GNSS Concurrentes: 5
  • SBAS: WAAS, EGNOS, MSAS y GAGAN
  • Precisión Horizontal:
    • Autónoma: 2.0 m
  • Precisión de Velocidad:
    • Sin Ayuda: 0.1 m/s
  • Precisión de Aceleración:
    • Sin Ayuda: 0.1 m/s²
  • Precisión de Señal 1PPS: 100 ns

TTFF (con EASYTM):

  • Inicio en Frío: 12 s
  • Inicio en Caliente: 1 s

TTFF (sin EASYTM):

  • Inicio en Frío: 25 s
  • Inicio en Caliente: 1 s

Sensibilidad:

  • Adquisición: -147 dBm
  • Seguimiento: -166 dBm
  • Re-adquisición: -160 dBm

Rendimiento Dinámico:

  • Altitud Máxima: 10000 m
  • Aceleración Máxima: 4g

Certificaciones:

  • Regulación: CE (Europa)
  • Otros: RoHS

Interfaces:

  • UART: Ajustable: 9600–921600 bps, Por Defecto: 115200 bps
    • Tasa de Actualización: 1 Hz (por defecto), hasta 10 Hz
    • Protocolo: NMEA 0183 V4.10

Interfaz de Antena Externa:

  • Tipo de Antena: Activa o Pasiva
  • Fuente de Alimentación de la Antena: Externa o Interna (a través de VDD_RF)

Características Eléctricas:

  • Rango de Voltaje de Alimentación: 2.55–3.6 V, Típico 3.3 V
  • Voltaje de E/S: Típico 3.3 V

Consumo de Corriente:

  • (@ 3.3 V, Constelaciones por Defecto):
    • Operación Normal:
      • TBD mA @ Adquisición
      • TBD mA @ Seguimiento
    • Modos de Ahorro de Energía:
      • TBD mA @ Modo de Espera
      • TBD μA @ Modo de Respaldo

Documentacion.

Hardware Design.

  • Quectel_LC86G_Series_Hardware_Design_V1.2[AQUÍ].

  • Quectel_L8x&LC86x_Series_Difference_Introduction_V1.1[AQUÍ].

GNSS Protocol specification.

  • Quectel_LC26G&LC26G-T&LC76G&LC86G_Series_GNSS_Protocol_Specification_V1.4 [AQUÍ].

User Guide.

  • Quectel_LC26G&LC26G-T&LC76G&LC86G_Series_Firmware_Upgrade_Guide_V1.1[AQUÍ].

Application Note.

  • Quectel_GNSS_Antenna_Application_Note_V1.0[AQUÍ].

Ver información técnica en PDF
