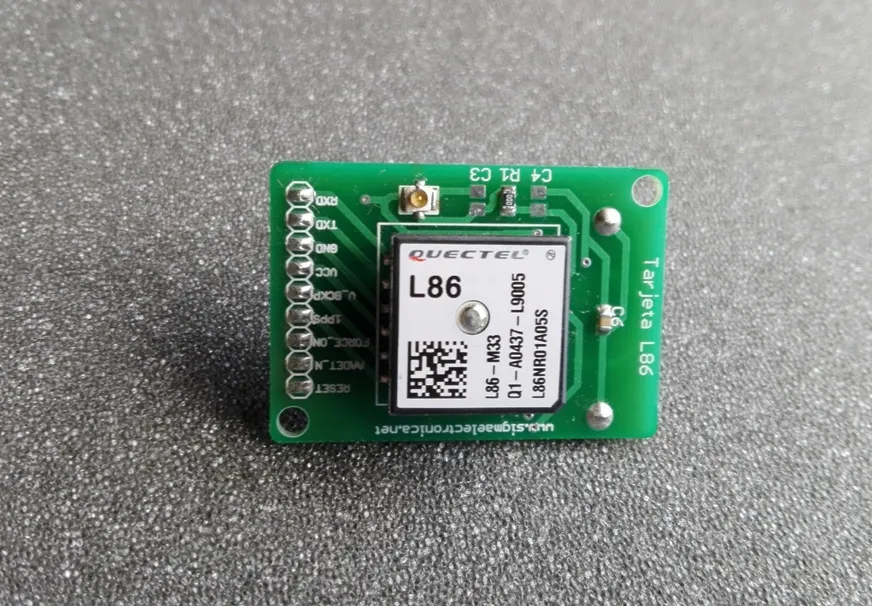

TARJETA L86

TARJETA L86 GPS QUECTEL

Tarjeta adaptadora del módulo GPS L86. El GPS L86 es ultra compacto con toda la tecnología de los Chipset MediaTek MT3333. Este módulo puede recibir entre otras las señales de ubicación de los satélites Norteamericanos (GPS) y de los satélites Rusos (Glonass) proporcionando un posicionamiento más rápido y preciso. Esta tarjeta incorpora además un conector para batería tipo moneda CR2032, que le permite tener un posicionamiento más rápido después de desconectar la fuente de la tarjeta y una vez se vuelve a conectar.

Conexión: 9 puntos en línea, con espacio de 0.1″ (2.54mm) entre ellos. Cada pin lleva su nombre impreso de acuerdo al terminal del GPS al que va conectado.

Si no inserta la batería, conecte VCC y V_BACKP a 3.3 V para iniciar el módulo.

El L86 tiene la opción de usarse con una antena externa, y en esta tarjeta se incluye un conector U.FL (macho) para esa función. Puede usar la antena ANTENA GPS+GLO con el adaptador U.FL-H A SMA-H.

Características:

• Voltaje de operación: 3V hasta 4.3v. Se recomienda usar el L86 con 3.3v.
• Interfaz: UART ajustable 4800~115200 bps, default: 9600bps.
• Protocolo: NMEA 0183, PMTK.
• Dimensiones: 43mm largo x 30mm ancho (lado conexión) x 18mm Alto.
• La tarjeta tiene dos hoyos de montaje en las esquinas, situados a 3mm de los lados. El diámetro de los hoyos es de 2mm

No incluye batería CR2032.
