CD4093

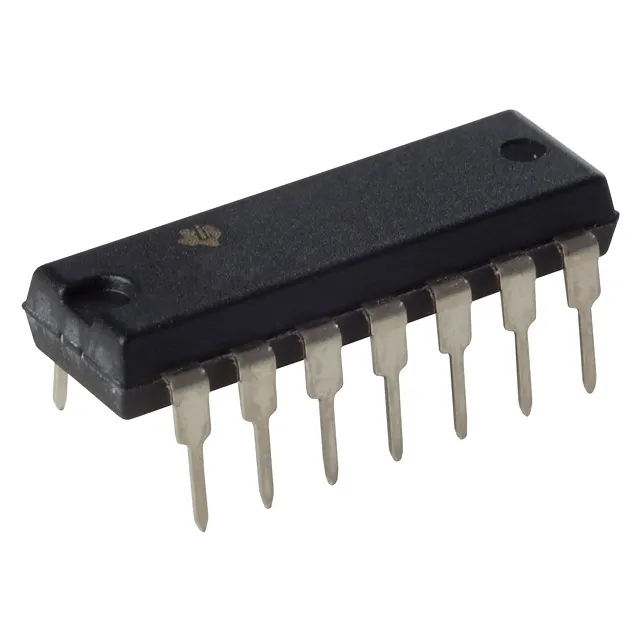

CD4093 – Cuádruplo Schmitt Trigger NAND CMOS

El CD4093 es un circuito integrado de la familia CMOS que contiene cuatro compuertas lógicas NAND de dos entradas, cada una con histéresis Schmitt Trigger integrada. Esta característica lo hace especialmente útil para el acondicionamiento de señales ruidosas, la generación de osciladores y el diseño de circuitos digitales que requieren transiciones de señal limpias y bien definidas. El CD4093 opera en un amplio rango de voltaje de alimentación, lo que facilita su integración tanto en sistemas de baja tensión como en aplicaciones industriales de mayor voltaje.

Características principales

• Cuatro compuertas NAND independientes de dos entradas con Schmitt Trigger integrado en cada entrada
• Histéresis en las entradas que proporciona alta inmunidad al ruido en señales lentas o irregulares
• Amplio rango de alimentación: 3 V a 15 V CC
• Tecnología CMOS de muy bajo consumo de corriente en estado estático
• Salidas compatibles con cargas CMOS y TTL estándar
• Empaque DIP-14 de 14 pines, compatible con protoboard y circuito impreso

Especificaciones técnicas

• Función lógica: NAND con Schmitt Trigger en entradas
• Número de compuertas: 4
• Entradas por compuerta: 2
• Voltaje de alimentación (VDD): 3 V a 15 V
• Familia lógica: CMOS serie 4000
• Empaque: DIP-14 (14 pines en línea doble)
• Temperatura de operación: -55 °C a +125 °C

Aplicaciones

• Osciladores de relajación RC para generación de señales cuadradas a partir de componentes pasivos
• Acondicionamiento de señales analógicas de transición lenta hacia entradas digitales
• Eliminación de rebotes en pulsadores e interruptores mecánicos
• Circuitos de detección de nivel con histéresis para evitar falsas activaciones
• Conversión de señales sinusoidales o triangulares a señales cuadradas limpias
• Generación de retardos y temporización en sistemas embebidos y automatización

El CD4093 es una de las referencias más versátiles de la familia CMOS 4000, especialmente valorado cuando se necesita robustecer la lógica frente a señales con variaciones lentas o con interferencias. Su combinación de función NAND y acción Schmitt Trigger en un solo empaque lo convierte en una solución compacta para diseñadores de circuitos, estudiantes de electrónica y makers que trabajan con microcontroladores, sistemas de automatización o proyectos de electrónica analógica-digital mixta.
