CD4072

CD4072 – Doble Compuerta OR de 4 Entradas CMOS

El CD4072 es un circuito integrado de lógica digital perteneciente a la familia CMOS 4000, que integra dos compuertas OR independientes, cada una con cuatro entradas. Su salida es alta (HIGH) cuando al menos una de sus entradas se encuentra en nivel alto, lo que lo hace fundamental en circuitos de decisión lógica, detección de condiciones múltiples y sistemas de control digital. Se utiliza ampliamente en electrónica educativa, diseño de sistemas embebidos y prototipado de circuitos lógicos combinacionales.

Características principales

• Contiene 2 compuertas OR completamente independientes, cada una con 4 entradas
• Amplio rango de alimentación: de 3V a 15V, compatible con sistemas de 5V y 3.3V
• Tecnología CMOS de bajo consumo de corriente en estado estático
• Alta inmunidad al ruido, característica propia de la familia CMOS 4000
• Salidas con capacidad de manejo de carga directa para entradas TTL y CMOS
• Compatible con la familia lógica 4000B estándar

Especificaciones técnicas

• Referencia: CD4072
• Función lógica: 2 compuertas OR de 4 entradas
• Tensión de alimentación (VDD): 3V a 15V

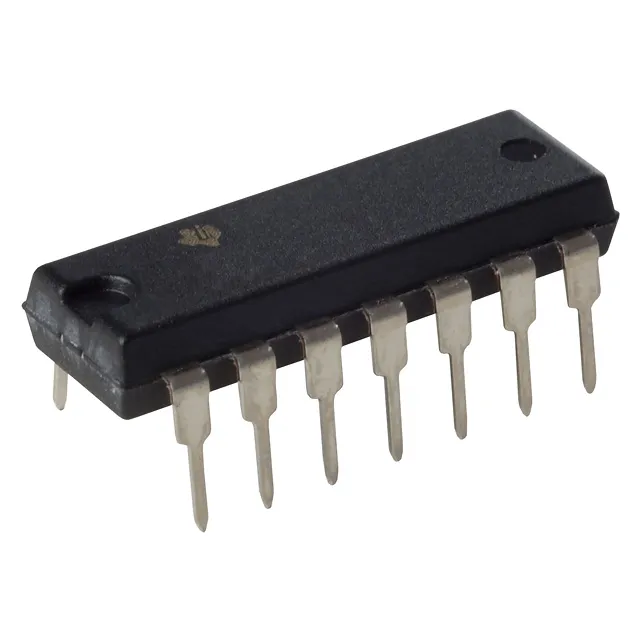

• Empaque: DIP-14 (14 pines, montaje through-hole)
• Familia lógica: CMOS serie 4000
• Temperatura de operación: -55°C a +125°C (rango industrial)

Aplicaciones

• Detección de múltiples condiciones simultáneas en sistemas de alarma y control
• Implementación de funciones lógicas combinacionales en diseño digital
• Circuitos de votación y selección de señales en sistemas de automatización
• Interfaces entre sensores digitales y microcontroladores o PLCs
• Prácticas de laboratorio y proyectos académicos de electrónica digital
• Conversión y adaptación de niveles lógicos en sistemas mixtos

El CD4072 es una solución versátil y confiable para quienes necesitan implementar lógica OR de múltiples entradas sin recurrir a puertas adicionales en cascada. Su bajo consumo, amplio margen de alimentación y robustez térmica lo hacen adecuado tanto para proyectos de estudiantes de ingeniería electrónica como para diseños industriales que requieren lógica discreta en entornos exigentes.
