CD4030

CD4030 – Cuádruple Compuerta XOR CMOS

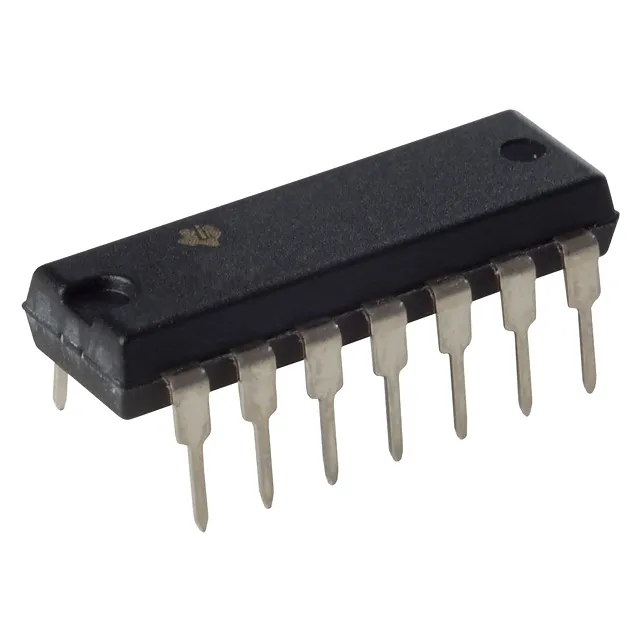

El CD4030 es un circuito integrado de la familia CMOS 4000 que integra cuatro compuertas XOR (OR exclusivo) de dos entradas independientes en un solo encapsulado DIP-14. Es uno de los componentes digitales más usados en diseño lógico gracias a su amplio rango de alimentación, bajo consumo de energía y alta inmunidad al ruido. El CD4030 es ideal para proyectos de electrónica digital, sistemas embebidos, enseñanza técnica y cualquier aplicación donde se requiera comparar o combinar señales digitales bit a bit.

Características principales

• Cuatro compuertas XOR de 2 entradas totalmente independientes en un solo encapsulado
• Amplio rango de alimentación: de 3 V a 15 V, compatible con sistemas de 5 V y 12 V
• Tecnología CMOS: consumo estático prácticamente nulo en estado estable
• Alta inmunidad al ruido, superior al 45 % de VDD
• Empaque DIP-14 de fácil inserción en protoboard y tarjetas perforadas
• Salidas compatibles con otros circuitos de la familia CD4000

Especificaciones técnicas

• Número de compuertas: 4 compuertas XOR de 2 entradas
• Tensión de alimentación (VDD): 3 V a 15 V
• Tecnología: CMOS
• Empaque: DIP-14 (14 pines en línea doble)
• Rango de temperatura de operación: -55 °C a +125 °C
• Corriente de salida: hasta 6,8 mA (sumidero) a 15 V

Aplicaciones

• Comparación bit a bit entre dos palabras digitales en circuitos combinacionales
• Detección y generación de paridad en sistemas de comunicación serial
• Implementación de sumadores y restadores binarios (bit de suma parcial)
• Cifrado y descifrado lógico de datos mediante operaciones XOR
• Generadores de señal cuadrada y osciladores de relajación controlados
• Prácticas de laboratorio de electrónica digital y lógica combinacional

El CD4030 es un componente fundamental en el diseño de electrónica digital. Su versatilidad, bajo consumo y compatibilidad con toda la familia CD4000 lo hacen igualmente útil en laboratorios universitarios, prototipos de sistemas embebidos y diseños industriales que operan con distintos niveles de tensión. Para cualquier aplicación que requiera operaciones lógicas XOR con flexibilidad de voltaje y confiabilidad probada, el CD4030 es la elección natural.
