CD4070

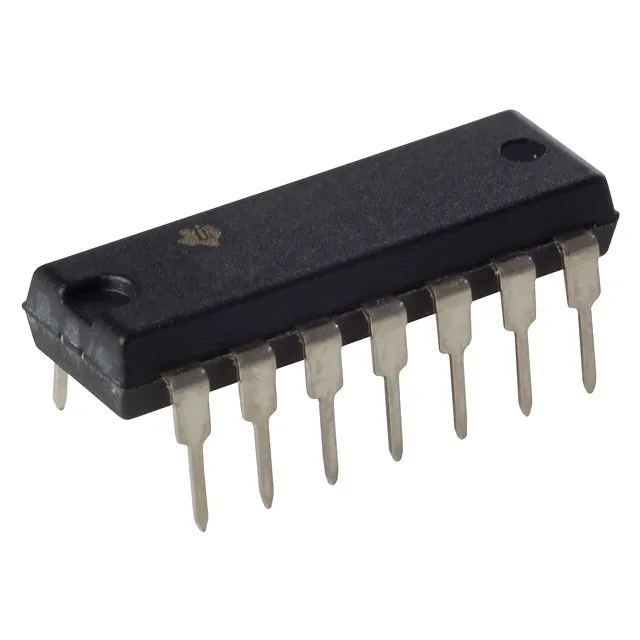

CD4070 – Circuito Integrado CMOS de 4 Compuertas XOR

El CD4070 es un circuito integrado de la familia CMOS 4000 que incorpora cuatro compuertas XOR (OR exclusivo) independientes en un solo encapsulado DIP de 14 pines. Su amplio rango de alimentación, de 3 a 15 voltios, lo hace compatible con sistemas digitales de distintas tensiones: desde microcontroladores de 3.3V como el ESP32, hasta lógica de 5V en Arduino y circuitos de mayor tensión. El CD4070 es uno de los componentes más utilizados en diseño de lógica combinacional, tanto en entornos educativos como en desarrollos electrónicos profesionales.

Características principales

• Cuatro compuertas XOR completamente independientes en un solo encapsulado
• Amplio rango de alimentación: 3V a 15V (VDD)
• Tecnología CMOS con consumo de corriente en reposo inferior a 1 µA por compuerta
• Alta inmunidad al ruido, característica de la serie 4000
• Encapsulado DIP-14 compatible con protoboard y PCB estándar
• Rango de temperatura extendido: –55°C a +125°C

Especificaciones técnicas

• Función lógica: XOR (OR exclusivo), 4 compuertas
• Tensión de alimentación (VDD): 3V a 15V
• Encapsulado: DIP-14 (Dual In-line Package, 14 pines)
• Familia lógica: CMOS serie 4000
• Corriente de quiescencia: típicamente <1 µA
• Temperatura de operación: –55°C a +125°C

Aplicaciones

• Detección de diferencias entre dos señales digitales (comparador bit a bit)
• Generación y verificación de bits de paridad en sistemas de comunicaciones
• Construcción de sumadores de 1 bit y bloques aritméticos combinacionales
• Cifrado y descifrado simple mediante operación XOR con llave fija
• Conversión entre código Gray y binario natural
• Modulación y generación de formas de onda digitales

El CD4070 es un componente fundamental para cualquier proyecto que involucre procesamiento de lógica combinacional. Su compatibilidad con un rango amplio de voltajes lo hace interoperable con la mayoría de plataformas de desarrollo actuales, y su bajo consumo lo vuelve adecuado para diseños alimentados por batería. Es ideal para estudiantes de ingeniería electrónica, docentes que arman kits de laboratorio digital y desarrolladores que trabajan con circuitos de procesamiento de señales o criptografía básica por hardware.
