CD4052 – Doble Multiplexor/Demultiplexor Analógico Diferencial de 4 Canales

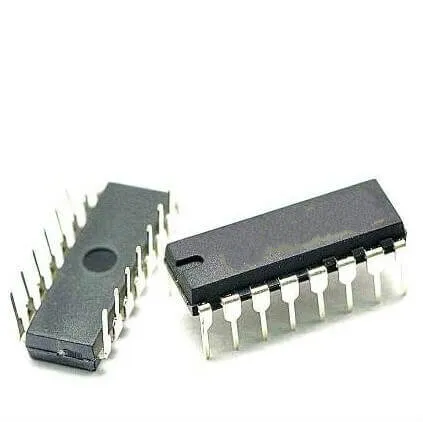

El CD4052 es un circuito integrado CMOS que integra dos multiplexores/demultiplexores analógicos diferenciales de 4 canales en un solo encapsulado DIP-16. Gracias a su capacidad de conmutar señales analógicas y digitales con mínima distorsión, el CD4052 es ampliamente utilizado en sistemas de adquisición de datos, instrumentación electrónica, circuitos de audio y equipos de control industrial donde se requiere seleccionar entre múltiples fuentes de señal mediante líneas de control digitales.

Características principales

• Doble multiplexor diferencial de 4 canales: permite conmutar señales analógicas y digitales de forma independiente en dos bloques simultáneos
• Baja resistencia de encendido (RON típica de 80Ω a 5V), lo que minimiza la caída de tensión en la señal conmutada
• Amplio rango de alimentación de 3V a 15V, compatible con sistemas de 5V y 3.3V
• Entradas de control digitales compatibles con lógica TTL y CMOS en todo el rango de alimentación
• Pin de inhibición (INH) que desconecta todos los canales simultáneamente, útil para multiplexación en bus
• Bajo consumo de corriente estático en tecnología CMOS, ideal para diseños alimentados por batería

Especificaciones técnicas

• Tecnología: CMOS
• Configuración: 2 multiplexores diferenciales de 4 canales (2 × 4:1)
• Tensión de alimentación (VDD): 3V a 15V
• Encapsulado: DIP-16 (Through Hole)
• Líneas de selección: 2 bits (A, B) + pin de inhibición (INH)
• Temperatura de operación: -40°C a +85°C (rango industrial)
• Número de pines: 16

Aplicaciones

• Sistemas de adquisición de datos multicanal con microcontroladores (Arduino, PIC, STM32)
• Conmutación de señales de audio en ecualizadores, mezcladoras y efectos analógicos
• Multiplexación de sensores analógicos (temperatura, presión, luz) en un solo ADC
• Circuitos de instrumentación y osciloscopios con múltiples entradas seleccionables
• Control de ganancias en amplificadores programables mediante selección de redes de retroalimentación
• Implementación de matrices de conmutación en sistemas de telecomunicaciones y automatización

El CD4052 es una solución compacta y versátil para cualquier diseño que requiera conmutación analógica controlada digitalmente. Su compatibilidad con una amplia gama de tensiones de alimentación, junto con la baja resistencia de canal y el consumo reducido propio de la tecnología CMOS, lo convierten en el componente indicado tanto para prototipado con plataformas de desarrollo como para producción en equipos industriales y de medición. Es especialmente útil cuando se necesita expandir las entradas analógicas de un microcontrolador sin sacrificar precisión en la señal.
