CD4051M

CD4051M – Multiplexor Analógico CMOS de 8 Canales

El CD4051M es un circuito integrado multiplexor/demultiplexor analógico de 8 canales fabricado en tecnología CMOS. Permite conectar uno de ocho canales de entrada a una salida común mediante tres líneas de selección binaria, lo que lo hace ideal para aplicaciones de adquisición de datos, control de señales analógicas y reducción de pines en sistemas embebidos. Al operar tanto con señales analógicas como digitales, el CD4051M se usa ampliamente en diseños con microcontroladores, sistemas de instrumentación y circuitos de procesamiento de señal.

Características principales

• 8 canales analógicos controlados por 3 líneas de selección binaria (A, B, C)
• Opera con señales analógicas y digitales en ambas direcciones (multiplexor y demultiplexor)
• Rango de alimentación de 3V a 15V, compatible con lógica TTL y CMOS
• Baja resistencia de encendido (RON típica de 80Ω a VDD = 10V)
• Entrada de inhibición (INH) para deshabilitar todos los canales simultáneamente

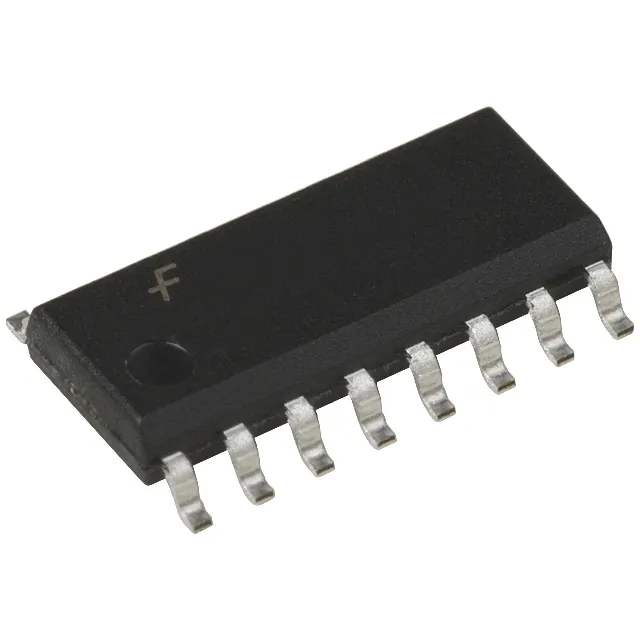

• Encapsulado SOIC-16 de montaje superficial, apto para diseños compactos

Especificaciones técnicas

• Tecnología: CMOS
• Número de canales: 8 (single-ended)
• Tensión de alimentación (VDD): 3V a 15V
• Líneas de control: 3 entradas binarias (A, B, C) + inhibición
• Encapsulado: 16-SOIC (montaje superficial)
• Rango de temperatura de operación: -55°C a +125°C
• Corriente de fuga de canal: inferior a 10nA a 25°C

Aplicaciones

• Adquisición de datos analógicos con microcontroladores de pocos pines ADC
• Selección de múltiples sensores (temperatura, presión, luz) con un solo canal analógico
• Expansión de entradas analógicas en Arduino, STM32 y similares
• Enrutamiento de señales de audio en equipos de mezcla o automatización
• Multiplexación de señales en sistemas de telemetría e instrumentación industrial
• Conmutación de canales en generadores de función y osciloscopios de bajo costo

El CD4051M es una solución eficiente para ingenieros y diseñadores que necesitan gestionar múltiples señales analógicas con el mínimo de recursos de hardware. Su amplio rango de alimentación y su compatibilidad con lógica TTL y CMOS lo convierten en un componente versátil tanto para prototipos de laboratorio como para diseños de producción en aplicaciones industriales, de automatización y electrónica de consumo.
