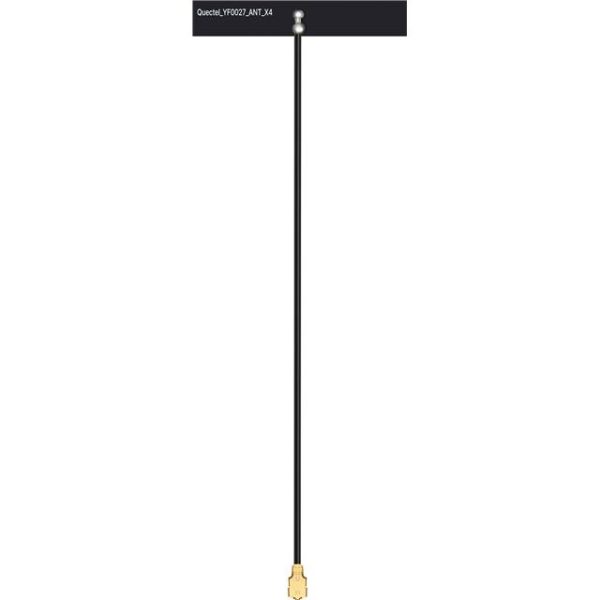

YF0027AA

Antena FPC Wi-Fi de Quectel.

La antena FPC Wi-Fi de Quectel, modelo YF0027AA, es una antena de alto rendimiento diseñada para cubrir las bandas de frecuencia de 2.4 GHz, 5 GHz y hasta 7 GHz. Esta antena es totalmente compatible con los estándares Wi-Fi 5, Wi-Fi 6, Wi-Fi 6E y Wi-Fi 7, proporcionando una excelente eficiencia de hasta el 80.4%. Está pensada para aplicaciones que requieren una conexión inalámbrica rápida y estable, cumpliendo con las demandas de rendimiento en términos de ganancia, eficiencia y radiación. Se puede integrar fácilmente en dispositivos electrónicos gracias a su diseño flexible, delgado y de montaje adhesivo.

Características Clave:

• Nombre del Producto: Antena FPC Wi-Fi
• Modelo: YF0027AA
• Versión: 2.1
• Fecha de Lanzamiento: 5 de diciembre de 2023
• Bandas de Frecuencia: 2400–2500 MHz, 5150–5850 MHz, 5925–7125 MHz (compatible con Wi-Fi 5, Wi-Fi 6, Wi-Fi 6E/Wi-Fi 7)
• Eficiencia Máxima: 80.4% (en ABS)
• Cumplimiento Normativo: Compatible con RoHS y REACH

Especificaciones Eléctricas:

• Rango de Frecuencia: 2400–2500 MHz, 5150–5850 MHz, 5925–7125 MHz
• Impedancia: 50 Ω
• Polarización: Lineal
• Patrón de Radiación: Omnidireccional

Especificaciones Mecánicas:

• Dimensiones de la Antena: 38 mm × 7 mm
• Material y Color de la Antena: FPC, color negro
• Tipo y Longitud del Cable: Φ 1.37 mm de diámetro, 100 mm de longitud, color negro
• Tipo de Conector: IPEX MHF 1
• Tipo de Montaje: Adhesivo, lo que facilita su instalación en diversas superficies
• Peso de la Antena: 0.6 g (aproximadamente)

Especificaciones Ambientales:

• Temperatura de Operación: -40 °C a +85 °C
• Temperatura de Almacenamiento: -40 °C a +85 °C
• Cumplimiento Ambiental: Cumple con las normativas RoHS y REACH

Descripción Adicional:

Esta antena está diseñada para una integración flexible en dispositivos de conectividad Wi-Fi avanzados, ofreciendo un rendimiento excelente en términos de transmisión de datos. Su diseño compacto y liviano la hace ideal para aplicaciones en dispositivos electrónicos de consumo, IoT, y otros dispositivos inalámbricos que requieren un diseño compacto y eficiente. La antena puede adaptarse a distintos tipos de carcasas no metálicas, siendo perfecta para proyectos que demandan alta velocidad de conexión con un diseño eficiente y ligero.
