YF0022DA

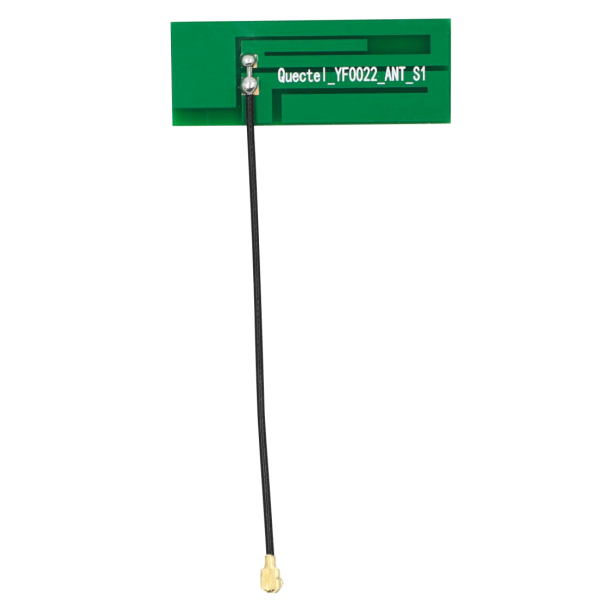

Antena embebida 4G de Quectel.

La antena PCB embebida 4G de Quectel está diseñada para cubrir las principales bandas de 4G LTE, además de ser totalmente compatible con bandas 3G, 2G y LPWA. Con una alta eficiencia y ganancia, esta antena garantiza una transmisión de datos estable y confiable, incluso cuando está influenciada por la estructura interna del dispositivo. Su independencia de plano de tierra facilita su integración en diferentes dispositivos, y está especialmente diseñada para montarse en la parte inferior de carcasas de plástico o no metálicas. La antena incluye un cable y un conector personalizables, lo que la hace adaptable a diferentes diseños de productos y módulos RF.

Características Principales:

• Rango de Frecuencia: 700–960 MHz, 1710–2690 MHz (soporta bandas 4G LTE, 3G, 2G, LPWA)
• Impedancia: 50 Ω para una transmisión óptima de la señal
• Polarización: Polarización lineal para una mejor recepción de la señal
• Patrón de Radiación: Omnidireccional, asegurando cobertura en todas las direcciones
• Dimensiones: 40 × 15 × 0.8 mm para una integración compacta
• Material y Color: Construcción en PCB, color negro
• Cable: Φ 1.13 mm de diámetro, longitud de 74.5 mm, color negro
• Tipo de Conector: IPEX MHF 1 para una conectividad confiable
• Tipo de Montaje: Adhesivo, para una instalación fácil en diversas superficies
• Peso: Aproximadamente 1.6 g, ligero para una integración sin problemas
• Temperatura de Operación: -40 °C a +85 °C, adecuado para una amplia gama de condiciones ambientales
• Temperatura de Almacenamiento: -40 °C a +85 °C
• Cumplimiento Normativo: Cumple con RoHS y REACH, diseño respetuoso con el medio ambiente

Esta antena es ideal para aplicaciones que requieren transmisión de datos de alta eficiencia y flexibilidad en el montaje e integración.
