YC0003BA

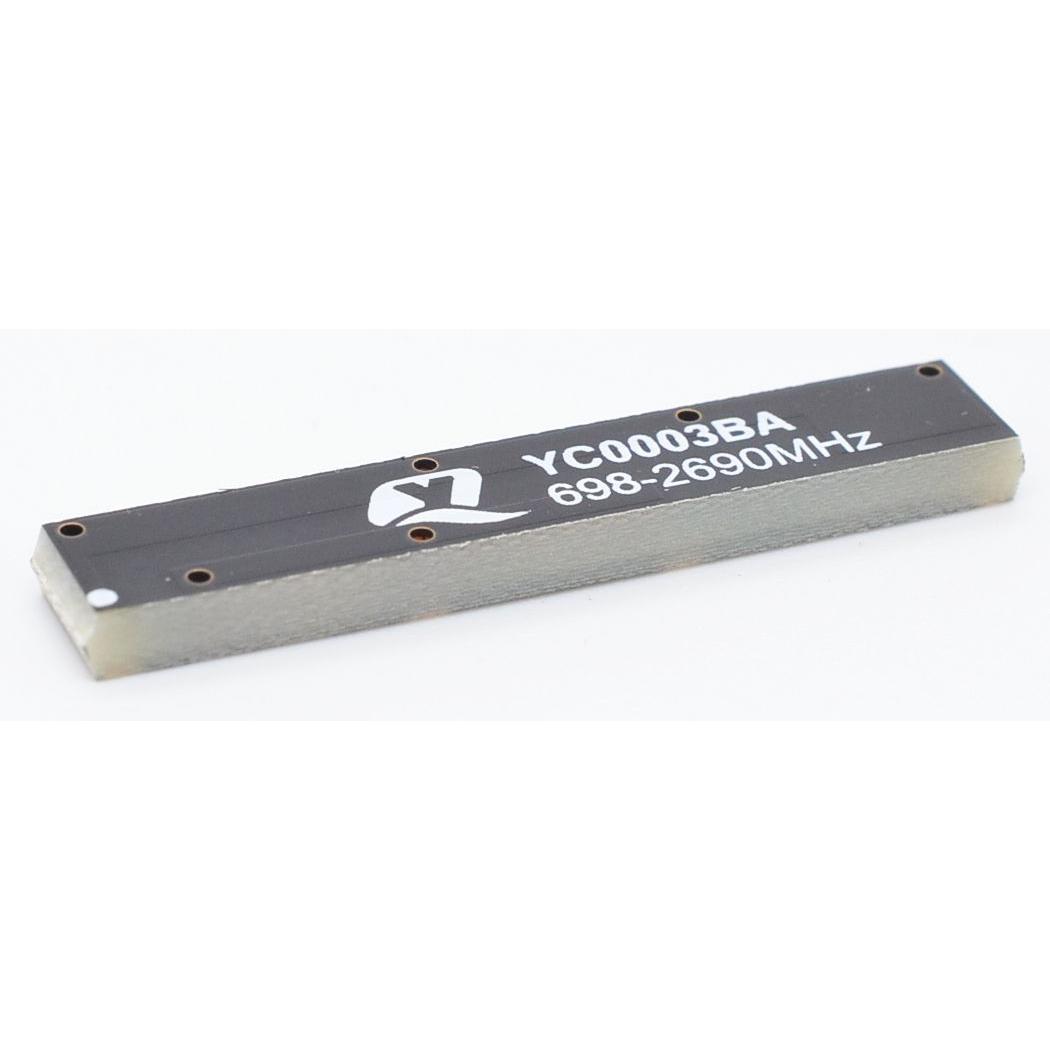

Antena SMD 4GLTE de Quectel.

La antena SMD 4G de Quectel, modelo YC0003BA, es una antena de montaje superficial (SMD) diseñada para cubrir las principales bandas de frecuencia 4G LTE, así como para ser compatible con tecnologías 3G, 2G y LPWA. Con una eficiencia máxima del 62%, es ideal para aplicaciones que requieren una transmisión de datos estable y eficiente, incluso dentro de dispositivos con estructuras internas complejas. Esta antena depende de un plano de tierra y está diseñada para ser montada directamente en el PCB del dispositivo mediante un proceso de reflujo convencional. Viene en cinta y carrete para un ensamblaje en grandes volúmenes mediante técnicas de pick-and-place. Además, puede ajustarse para adaptarse al entorno del dispositivo final mediante un circuito de coincidencia PI.

Características Clave:

• Nombre del Producto: Antena SMD 4G
• Modelo: YC0003BA
• Versión: 3.1
• Fecha de Lanzamiento: 21 de noviembre de 2023
• Bandas de Frecuencia: 700–960 MHz, 1710–2690 MHz
• Eficiencia Máxima: 62% (en un plano de tierra de 120 mm × 43 mm)
• Cumplimiento Normativo: Compatible con RoHS y REACH

Especificaciones Eléctricas:

• Rango de Frecuencia: 700–960 MHz, 1710–2690 MHz
• Impedancia: 50 Ω
• Polarización: Lineal
• Patrón de Radiación: Omnidireccional

Especificaciones Mecánicas:

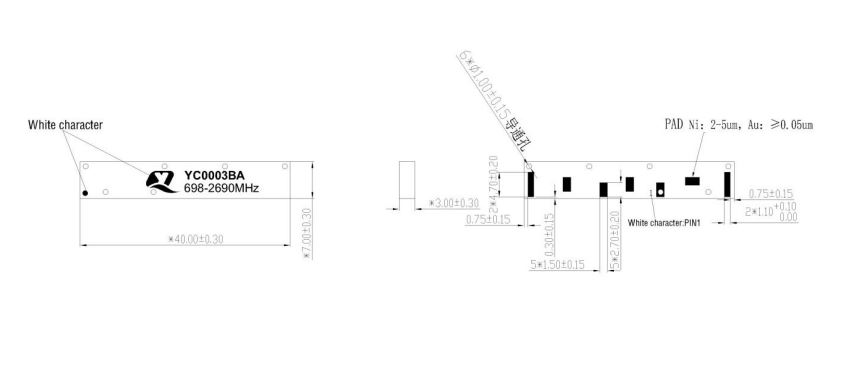

• Dimensiones de la Antena: 40 mm × 7 mm × 3 mm
• Material y Color de la Antena: FR4, color negro
• Peso de la Antena: Aproximadamente 0.8 g
• Tipo de Montaje: SMD (Superficial)
• Tamaño de EVB Recomendado: 136.5 mm × 43 mm × 1 mm

Especificaciones Ambientales:

• Temperatura de Operación: -40 °C a +85 °C
• Temperatura de Almacenamiento: -40 °C a +85 °C
• Cumplimiento Ambiental: Cumple con las normativas RoHS y REACH

Descripción Adicional:

Esta antena SMD ofrece un rendimiento excepcional en términos de eficiencia y ganancia, lo que la hace ideal para su uso en dispositivos con conectividad 4G LTE, como dispositivos IoT, wearables y productos electrónicos de consumo que requieren una conexión inalámbrica rápida y confiable. Su diseño compacto y ligero permite una fácil integración en el PCB del dispositivo, lo que optimiza el uso del espacio sin comprometer el rendimiento. La antena también es capaz de ser ajustada para entornos específicos mediante un sencillo circuito de coincidencia PI, lo que facilita la personalización para aplicaciones más exigentes.
