XR2211

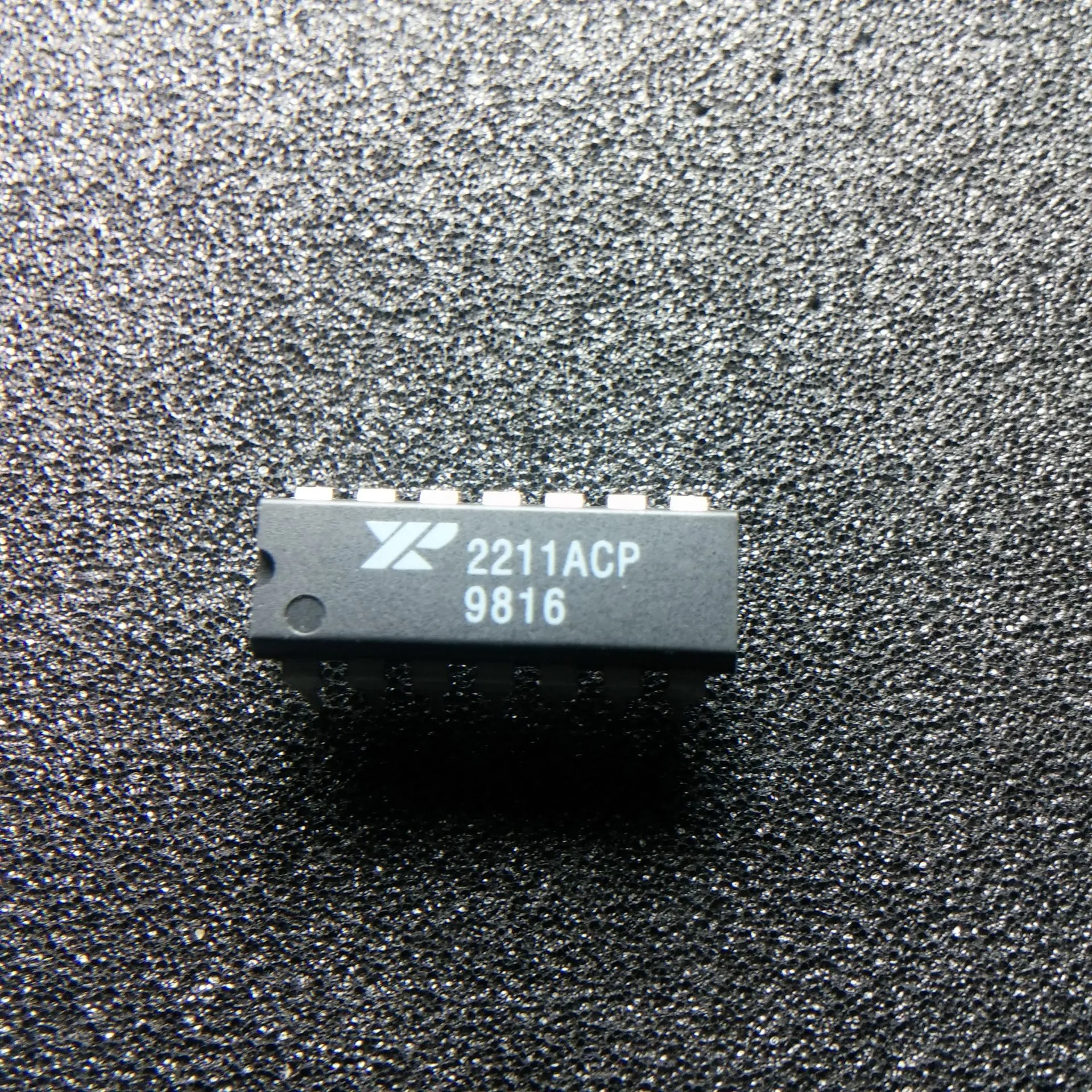

XR2211 – Demodulador FSK y Detector de Tonos EXAR

El XR2211 es un circuito integrado monolítico fabricado por EXAR, diseñado para demodulación FSK (Frequency Shift Keying) y detección de tonos en sistemas de comunicaciones analógicas y digitales. Opera como un lazo de enganche de fase (PLL) de propósito general, capaz de detectar y decodificar señales de frecuencia en un rango excepcionalmente amplio que va desde 0.01 Hz hasta 300 kHz. Es un componente de referencia en diseños de módems, equipos de telemetría y sistemas de transmisión de datos por línea telefónica.

Características principales

• Rango de frecuencia de operación: 0.01 Hz a 300 kHz, configurable mediante componentes externos RC
• Arquitectura interna basada en PLL (Phase-Locked Loop) de alta estabilidad
• Salida digital de datos FSK demodulados compatible con lógica TTL y CMOS
• Salida de detección de portadora (carrier detect) para indicar presencia de señal válida
• Consumo de corriente reducido, adecuado para equipos alimentados por batería o línea
• Ancho de banda de seguimiento ajustable de forma independiente al ancho de banda de captura
• Operación con alimentación simple o dual entre 4.5 V y 20 V

Especificaciones técnicas

• Fabricante: EXAR
• Referencia: XR2211
• Tipo de encapsulado: DIP de 14 pines
• Rango de frecuencia: 0.01 Hz – 300 kHz
• Tensión de alimentación: 4.5 V a 20 V (simple o dual)
• Función principal: Demodulador FSK / Detector de tonos / PLL general
• Compatibilidad de salida: TTL / CMOS

Aplicaciones

• Módems FSK para estándares Bell 202 y CCITT V.23 en transmisión de datos por línea telefónica
• Sistemas de telemetría que requieren decodificación de señales de frecuencia modulada
• Detección y decodificación de tonos DTMF y señales de tonos simples en equipos de telecomunicaciones
• Sistemas SCADA y control industrial con transmisión serial sobre medios analógicos
• Receptores de radio de baja velocidad que usen modulación FSK (radioafición, telemetría meteorológica)
• Equipos de automatización que reciben comandos codificados en frecuencia desde sensores remotos

El XR2211 es una solución robusta y versátil para ingenieros y técnicos que diseñan interfaces de comunicación basadas en modulación por desplazamiento de frecuencia. Su amplio rango operativo, la posibilidad de ajustar parámetros del PLL mediante componentes externos y su compatibilidad con niveles lógicos estándar lo hacen ideal tanto para prototipos académicos como para productos industriales que requieran demodulación FSK confiable en un encapsulado compacto de 14 pines DIP.
