U10

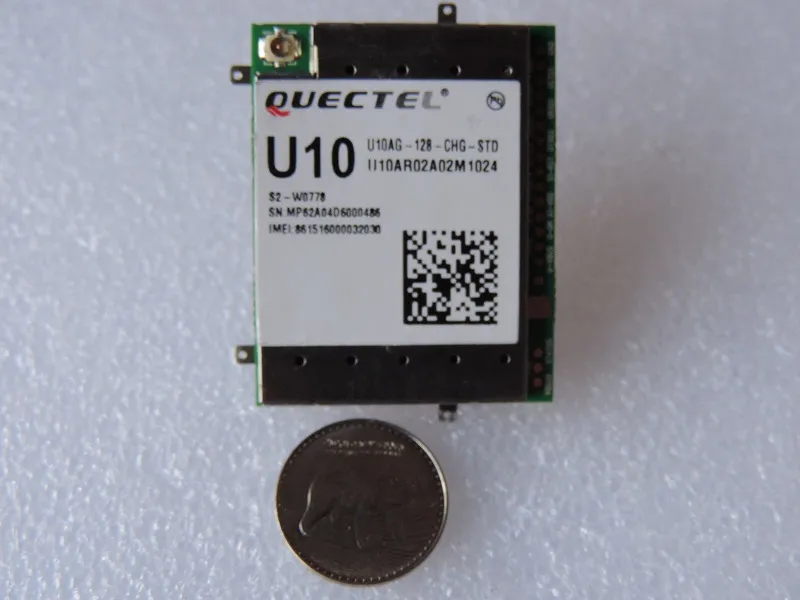

Quectel U10AG

ATENCIÓN: Usted debe registrar el equipo que fabrique con este módulo en el operador celular que le venda la SIM Card. Si pasados 15 días de uso el cliente final no hace el registro, el operador bloqueará su IMEI y el módulo no podrá conectarse a la red celular. El IMEI viene impreso en la superficie del módulo.

Módulo compacto WCDMA/GSM multi-banda, soporta HSDPA (7.2Mbps), HSUPA(5.76Mbps).

Este módulo, diseñado para aplicaciones multimedia portables por su reducido tamaño, se basa en el nuevo controlador de comunicaciones MT6276, que está equipado con un procesador RISC ARM1176 de 32-bits.

Aparte de la interfaz USB (2.0), y dos entradas/salidas de audio análogo, para aplicaciones multimedia, el U10 provee tres UARTs, interfaces independientes para memoria Flash SD y doble SIm-Card, asi como su propia interfaz para una camara con resolucion de hasta 8 mega pixeles. Ademas de esto, integra un DSP (con codecs MPEG-4, H.263 y H.264) en el controlador MT6276, lo que habilita la grabacion y reproduccion de imagenes y videos de alta resolucion en tiempo real.

Soporta un amplio set de protocolos de internet y ofrece una cobertura total soportando todas las bandas de operación. Capacidad para multimedia mejorada para sistemas de vigilancia por video.

Modo Dual (doble sim-card) y multi-banda para WCDMA y GSM.

UMTS 850/1900MHz, GSM 859/900/1800/1900MHz.

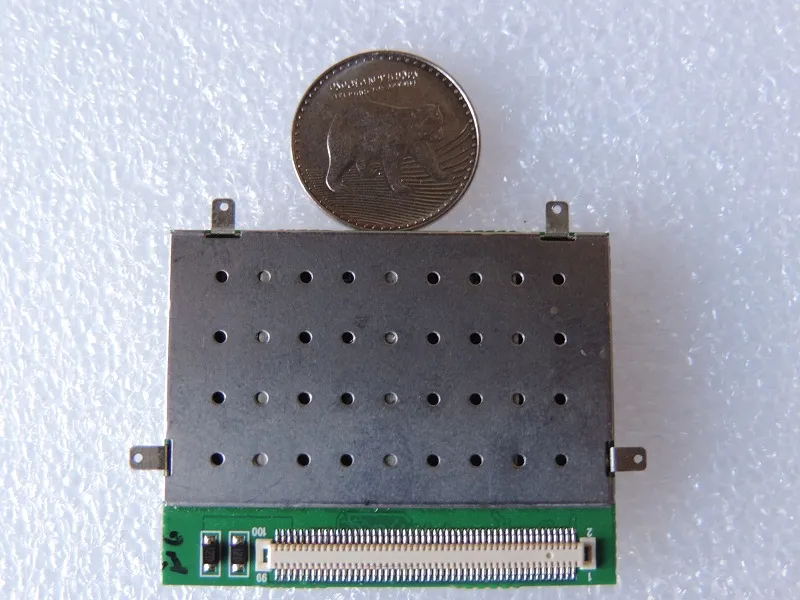

Use este módulo con el U10EVB-KIT-DGT, o en su aplicacion con un conector de 100 pines de referencia AXK5F00547YG.

Hoja “Hardware Design”.

Hoja “AT Commands Set”.
