TARJETA EG800AK

Tarjeta de Desarrollo EG800AK-LA – Módulo 4G LTE Cat 1 bis con GNSS

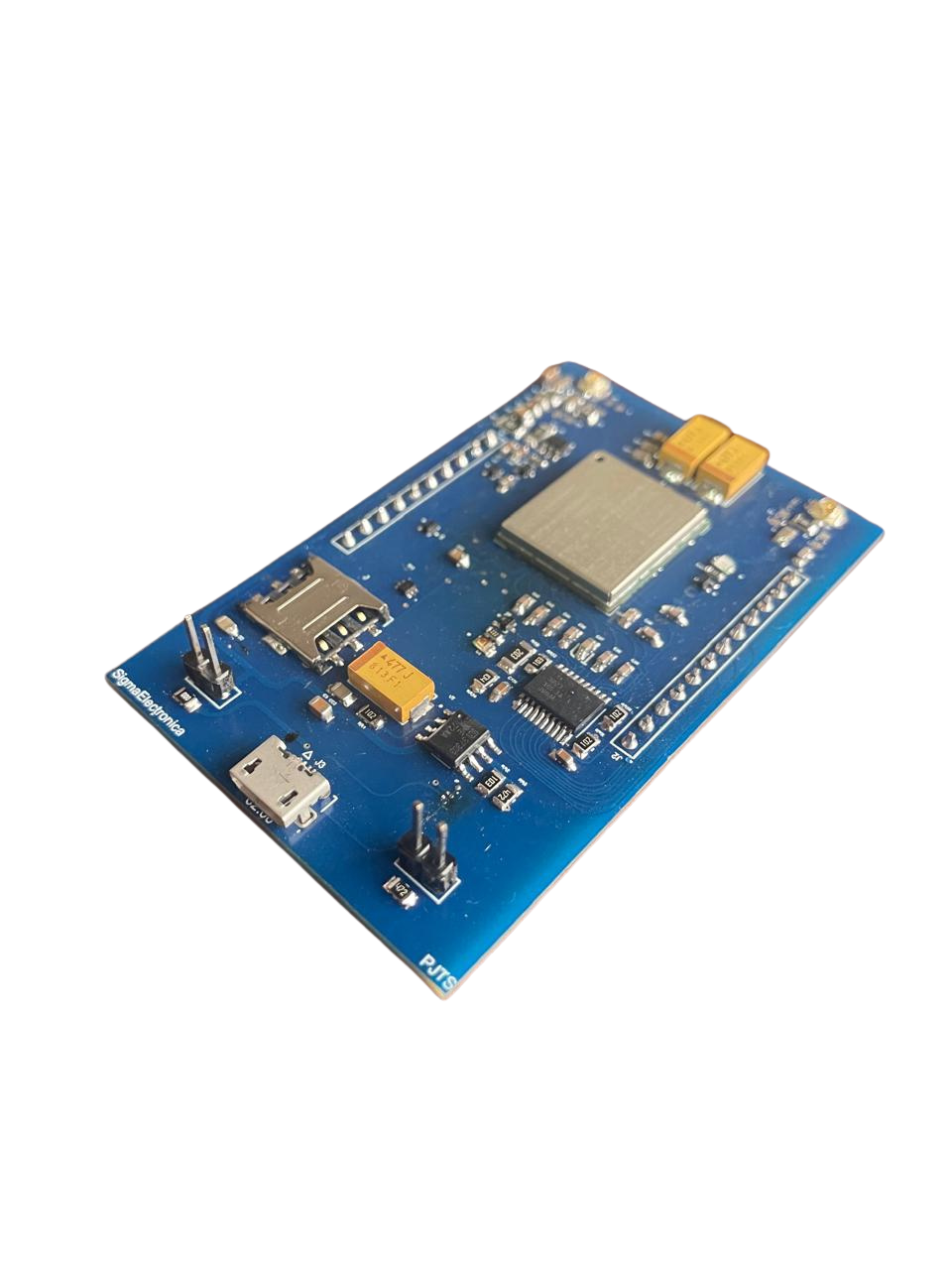

La Tarjeta de Desarrollo EG800AK-LA es una plataforma diseñada para facilitar la integración de conectividad celular 4G LTE y posicionamiento GNSS en proyectos de IoT, telemetría, monitoreo remoto y sistemas embebidos. La tarjeta integra el módulo Quectel EG800AK-LA junto con un sistema de alimentación regulado y diferentes interfaces de comunicación y control, ofreciendo una solución lista para desarrollar y probar aplicaciones de conectividad celular.

Cuenta con un convertidor buck-boost integrado, permitiendo una alimentación estable de 5 V, con una corriente recomendada mínima de 2 A para soportar los picos de consumo durante las transmisiones LTE. Además, dispone de conectores U.FL independientes para LTE y GNSS, ranura para SIM, puerto Micro USB para depuración y actualización de firmware, y un LED indicador del estado de la red.

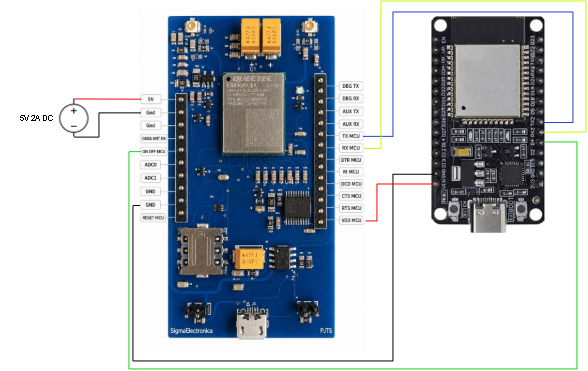

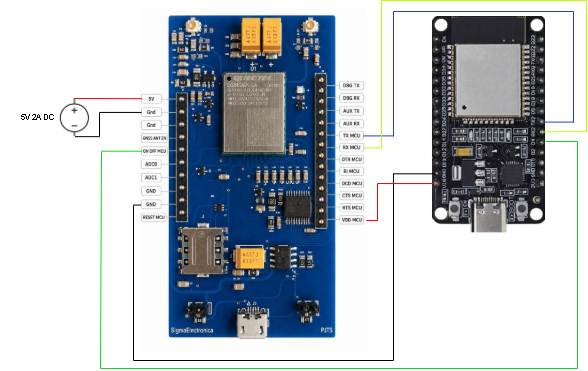

La tarjeta incorpora dos headers de expansión de 10 y 12 pines, mediante los cuales se pueden acceder a las principales señales del módulo, incluyendo UART, control de encendido y reinicio, ADC, GNSS y señales de control de flujo. Esto facilita su conexión con microcontroladores y plataformas de desarrollo como Arduino, ESP32, Raspberry Pi, STM32 y otros sistemas embebidos.

Características principales

• Módulo celular Quectel EG800AK-LA integrado.
• Tecnología 4G LTE Cat 1 bis.
• Velocidad de hasta 10 Mbps de descarga y 5 Mbps de subida en FDD.
• Soporte para redes LTE-FDD y LTE-TDD multirregión.
• GNSS integrado para aplicaciones de posicionamiento.
• Alimentación de 5 V, con mínimo recomendado de 2 A.
• Convertidor buck-boost integrado.
• Rango de alimentación del módulo de 3,0 V a 5,5 V.
• Consumo aproximado de 600 mA, variable según las condiciones de transmisión LTE.
• Ranura para SIM.
• Conectores U.FL para antena LTE y GNSS.
• Puerto Micro USB para depuración y actualización de firmware.
• LED indicador de estado de red.
• Dos headers de expansión de 10 y 12 pines.
• Interfaz UART principal y auxiliar.
• Señales de control RTS, CTS, DTR, DCD y RI.
• Entradas ADC 0 y ADC 1.
• Control ON/OFF y RESET.
• Habilitación de alimentación para antena GNSS activa.
• Compatible con comandos AT.
• Soporte para protocolos TCP, UDP, HTTP, HTTPS, SSL y MQTT.
• Modos de bajo consumo PSM y eDRX.

Aplicaciones

• Internet de las Cosas (IoT).
• Telemetría y monitoreo remoto.
• Rastreo y localización mediante GNSS.
• Monitoreo de variables industriales.
• Medidores inteligentes.
• Gateways IoT.
• Sistemas de respaldo de conectividad.
• Envío de información a servidores mediante HTTP, HTTPS y MQTT.
• Sistemas de automatización y control remoto.
• Equipos portátiles y dispositivos alimentados por batería.
