Controlador de motor paso a paso.

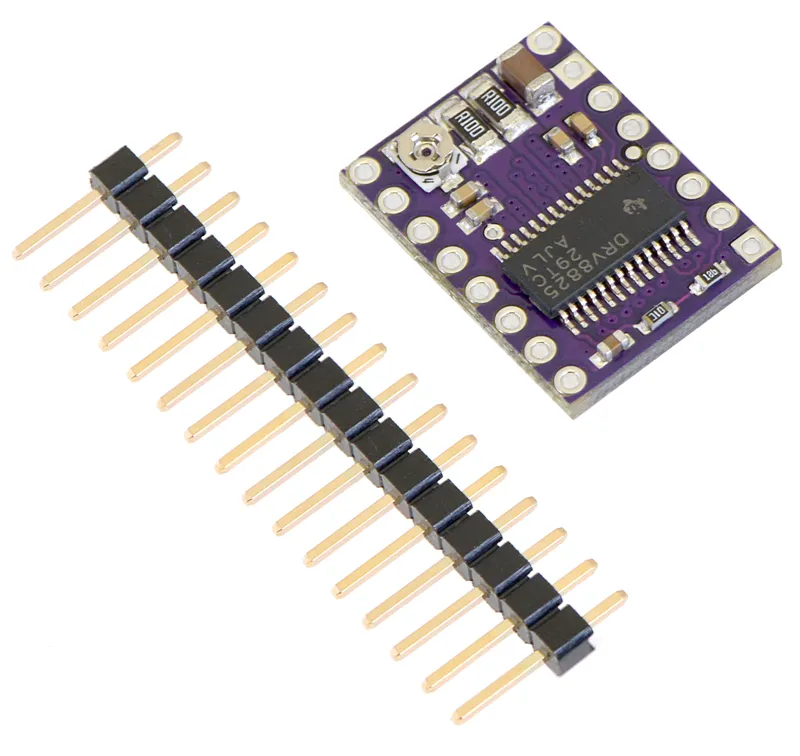

Placa de conexión para el controlador de motor paso a paso bipolar DRV8825 de micropasos de TI. El módulo tiene un pinout y una interfaz que son casi idénticos a los de nuestros soportes de controlador de motor paso a paso A4988, por lo que se puede usar como un reemplazo directo de mayor rendimiento para esas placas en muchas aplicaciones.
El DRV8825 cuenta con limitación de corriente ajustable, protección contra sobrecorriente y sobretemperatura, y resoluciones de seis micropasos (hasta 1/32 pasos). Funciona de 8,2 a 45 V y puede proporcionar hasta aproximadamente 1,5 A por fase sin disipador de calor ni flujo de aire forzado (nominal de hasta 2,2 A.
Especificaciones:
- Seis resoluciones de pasos diferentes: paso completo, medio paso, 1/4 de paso, 1/8 de paso, 1/16 de paso y 1/32 de paso.
- Puede interactuar directamente con sistemas de 3,3 V y 5 V.
- Apagado térmico por sobrecalentamiento, apagado por sobrecorriente y bloqueo por bajo voltaje.
- Protección contra cortocircuito a tierra y carga en cortocircuito.
- El control de corriente ajustable le permite establecer la salida de corriente máxima con un potenciómetro, lo que le permite usar voltajes por encima del voltaje nominal de su motor paso a paso para lograr velocidades de paso más altas.
- Tensión de alimentación máxima de 45 V.
- Regulador incorporado (no se necesita suministro de voltaje lógico externo).
