TARJETA ATZB90

(1 valoración de cliente)

$59,500

Cantidad PrecioDescuento
3+$58,3102 %
5+$57,7153 %
10+$56,5255 %
25+$55,3357 %
50+$53,55010 %

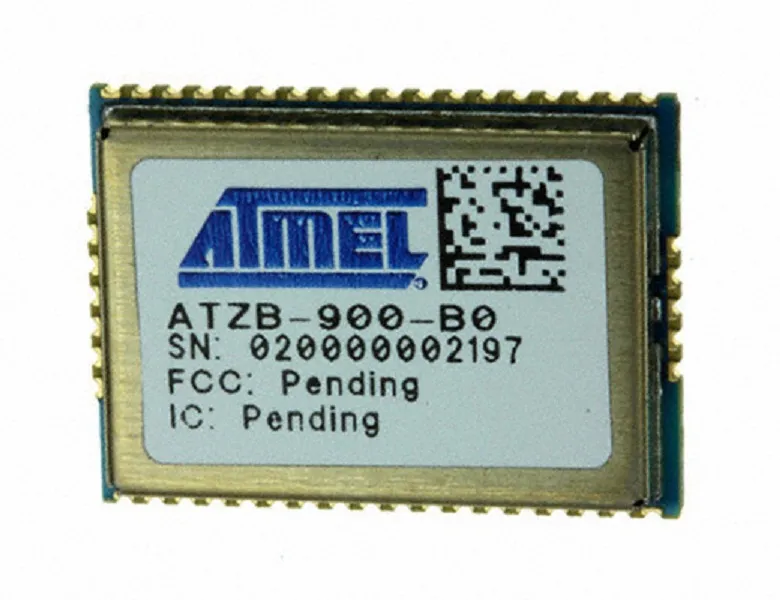

Tarjeta adaptadora para el modulo RF Atmel ATZB-900-B0R.

13 disponibles

SKU: TARJETA ATZB90 Categoría:

TARJETA ATZB90

Tarjeta adaptadora para el modulo RF Atmel ATZB-900-B0R.

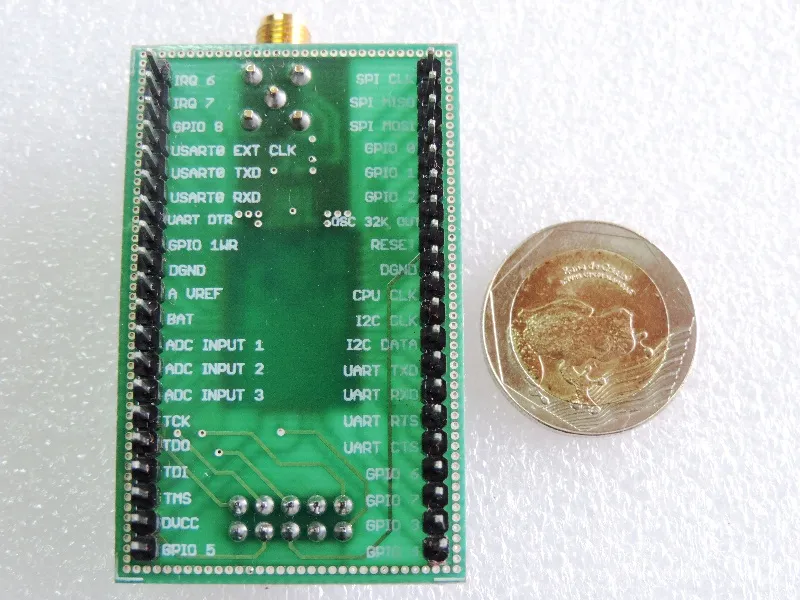

Permite usar el módulo en un protoboard, o instalarlo en su PCB de manera sencilla. Posee dos regletas (separadas 11/10″, 27,94mm) de 20 pines cada una, con espacio de 0.1″ (2,54mm) entre ellos. El nombre de cada pin va impreso en la parte inferior de la tarjeta y también se muestra en la hoja de datos. También tiene la regleta de 5×2 pines, conectada al puerto JTAG del módulo, por el cual se puede programar.

El módulo RF viene cargado con la aplicación “SerialNet“, el cual permite configurar la red y transmitir datos a través de comandos AT.

La tarjeta posee el módulo RF instalado, balun, filtro y conectores (SMA-Hembra y regletas). La antena para esta tarjeta se vende por separado.

Las dimensiones de la tarjeta son 55mm x 34mm.

Puede usar el Regulador LM1117 o el LM2576S-3.3 para alimentar esta tarjeta.

Use el IC FT232 o tarjeta RS232 para conectar la tarjeta al PC y configurar el módulo RF.

Para información mas detallada sobre el producto, contacte a ingenieria@sigmaelectronica.net.

Fabricante

Ver información técnica en PDF

1 valoración en TARJETA ATZB90

  1. German Beltran

    Hola: He notado que el diseno de esta tarjeta de RF no tiene plano de tierra!, me podrian explicar porque?
    Gracias
    ——————

    La tarjeta tiene plano de tierra en el area de conexión de la antena.

    No se extendió a toda la tarjeta por que la traza de pistas para los 40 pines causa que el plano existente en ese espacio sea casi cero.

    La tarjeta tiene vias metalizadas aterrizadas a lo largo de sus bordes para prevenir la propagacion de ondas electromagneticas de alta frecuencia al interior de ella.
