TARJETA ACS20A

(2 valoraciones de clientes)

$26,180

Cantidad Precio
3+$25,656
5+$25,395
10+$24,871
25+$24,347
50+$23,562

Tarjeta con sensor de corriente.

6 disponibles

SKU: TARJETA ACS20A Categoría:

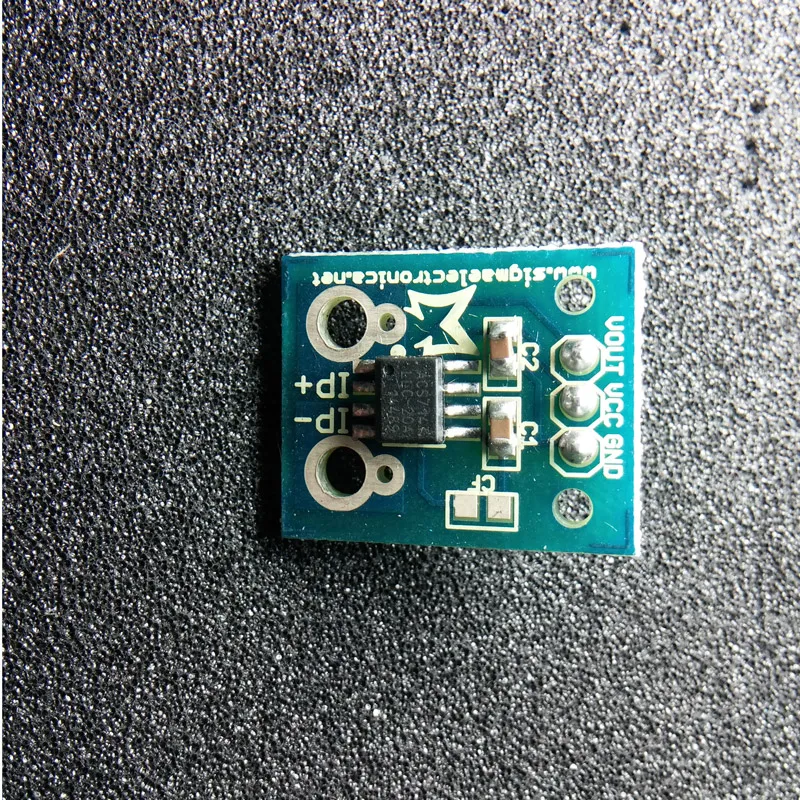

Tarjeta con sensor de corriente ACS714ELC-20A, rango de medición de -20 a 20 Amperios, sensibilidad 100mV/A.



El  IC tiene una resistencia de filtro interno de 1,7 kΩ, incluye un condensador de filtro del 1nF, que produce un filtro paso bajo RC con un límite de 90 kHz. Puede mejorar la detección de precisión de sistema, para aplicaciones de detección de baja frecuencia añadiendo que un condensador en paralelo con el condensador de 1nF este se puede ubicar en la tarjeta como "Cf".

Dimensiones de la tarjeta: 20mm x 16mm.



Fabricante

Ver información técnica en PDF

2 valoraciones en TARJETA ACS20A

  1. Hector Mauricio Montillo Gélvez

    Buenas, me podrían informar cual es el voltaje de alimentación que maneja este sensor y como sería la conexión de la corriente (algún cable especial)? Gracias
    ————–
    Escribe a Ingenieria@sigmaelectronica.net, para recibir loas guías de conexión

  2. Jaime Barragán Velasco (propietario verificado)

    El circuito impreso no es práctico, si se van a medir altas corrientes debe tener más distancia entre lo agujeros de montaje y los pines del integrado para poder utilizar conectores de ojo o soldar una bornera.
    Pueden separar unos milímetros los agujeros hacia el borde y con eso al atornillar el conector no se presionan los pines del integrado.

    • Ingenieria Soporte

      Muchas gracias por las observaciones, las tendremos en cuenta para los próximos lotes del impreso.
