TARJ WS2812 X 8

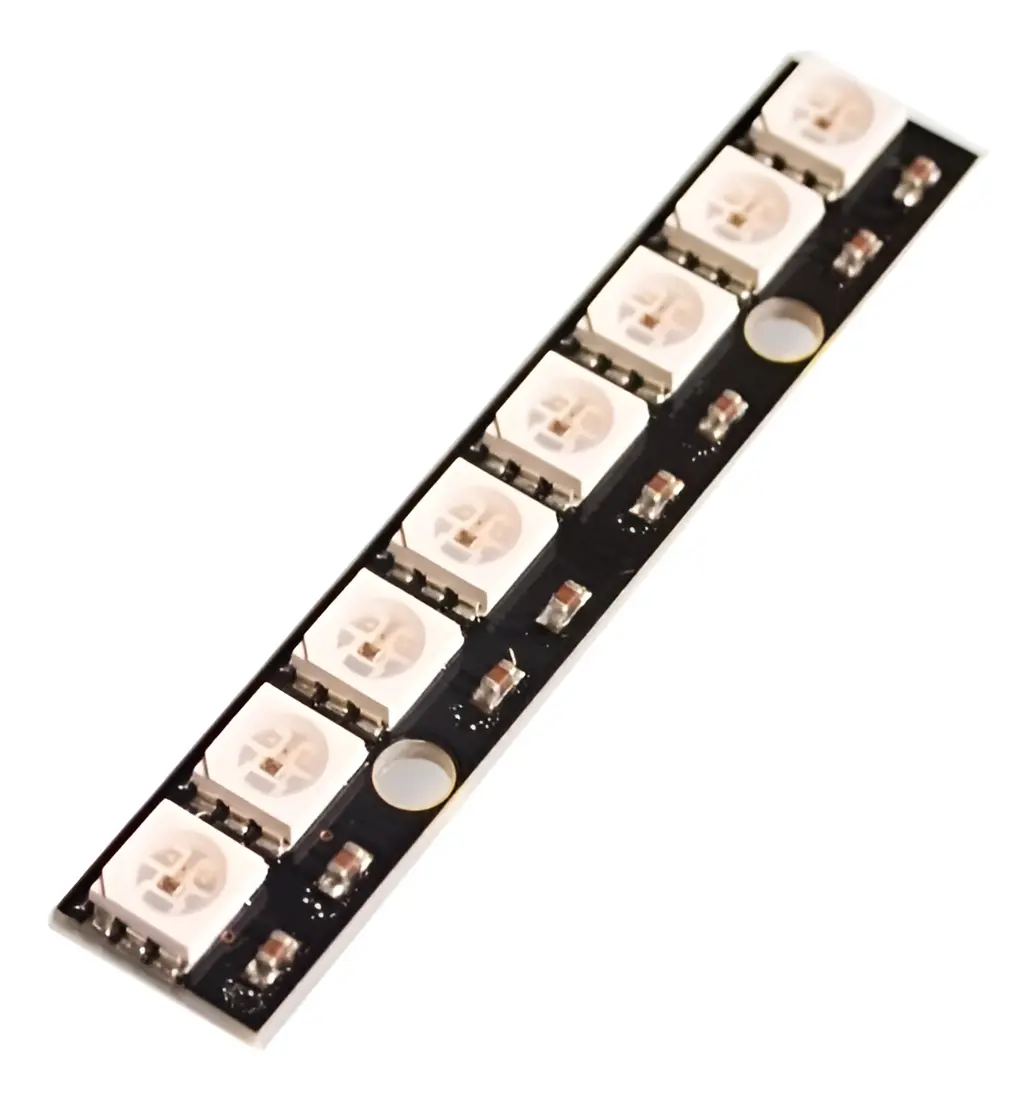

Módulo WS2812B x8 – LED RGB Direccionable 5V

El módulo WS2812B x8 integra 8 LED RGB direccionables individualmente, cada uno con su propio circuito integrado de control dentro de un encapsulado 5050. Permite controlar el color y brillo de cada LED mediante una única línea de datos, facilitando la creación de efectos de iluminación y animaciones sin requerir una salida independiente para cada LED.

Cada píxel puede reproducir hasta 256 niveles de brillo por canal RGB, permitiendo generar hasta 16.777.216 colores. El módulo utiliza una señal de datos de 800 Kbps y cuenta con un circuito interno de regeneración de señal que ayuda a mantener la integridad de los datos durante la conexión en cascada.

Características principales

• 8 LED RGB WS2812B direccionables individualmente.
• Encapsulado LED 5050 con circuito de control integrado.
• Alimentación de 5 V DC.
• Control mediante una sola línea de datos.
• 256 niveles de brillo por cada canal RGB.
• Hasta 16.777.216 colores.
• Frecuencia de exploración indicada de 400 Hz o superior.
• Velocidad de transmisión de datos de 800 Kbps.
• Circuito interno de regeneración de señal para conexiones en cascada.
• Circuito integrado de reinicio al encendido.
• Circuito de restablecimiento por pérdida de alimentación.
• Protección contra conexión inversa de la alimentación, según las especificaciones del módulo.
• Permite conectar múltiples módulos de forma cascada.
• Distancia de transmisión indicada superior a 5 m sin circuito adicional de amplificación, según las condiciones especificadas por el fabricante.
• A 30 FPS, admite una cantidad de cascada indicada de hasta 1024 píxeles.

Conexión

El módulo permite conectar los LED en cadena mediante la señal de datos:

• VCC: alimentación de 5 V.
• GND: tierra.
• DIN: entrada de datos.
• DOUT: salida de datos para conectar el siguiente módulo.

Cada LED recibe los datos correspondientes y transmite la información restante al siguiente LED, permitiendo controlar los 8 píxeles utilizando una única salida digital del microcontrolador.

Aplicaciones

• Proyectos de iluminación RGB direccionable.
• Efectos de iluminación y animaciones.
• Indicadores luminosos.
• Iluminación decorativa.
• Proyectos con Arduino, ESP32, Raspberry Pi y otros microcontroladores.
• Paneles y módulos LED de colores.
• Tiras y sistemas de iluminación direccionable.
• Prototipos de sistemas de iluminación.
• Pantallas LED y proyectos de visualización.
• Instalaciones de iluminación interior y exterior compatibles con WS2812B.
