TARJ AS5600

$9,996

Cantidad Precio
3+$9,796
5+$9,696
10+$9,496
25+$9,296
50+$8,996

Encoder magnético AS5600 de 12 bit.

24 disponibles

SKU: TARJ AS5600 Categorías: , ,

Encoder magnético AS5600 de 12 bit

Este sensor magnético permite medir con alta precisión el ángulo de rotación  o posición angular de un eje sin contacto, es ideal para potenciómetros sin contacto, perillas sin contacto, pedales, servos RC y otras soluciones de medición de posición angular.

El pin de entrada DIR permite controlar la polaridad de la rotación:

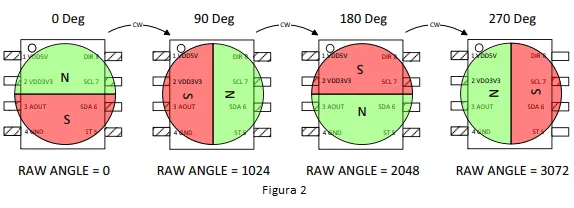

DIR conectado a tierra, el valor de salida aumenta con la rotación en el sentido de las agujas del reloj (ver Figura 2).
DIR conectado a VDD, el valor de salida aumenta con la rotación en sentido contrario a las agujas del reloj.

En el pin OUT es posible obtener una señal analógica o PWM proporcional al ángulo de rotación medido, también es posible obtener el ángulo a través de la interfaz I2C, esta misma permite acceder a los registros de configuración del sensor.

Características:

  • Resolución: ADC 12 bit.
  • Voltaje de funcionamiento: 3.3 V – 5 V.
  • Salida: Analógica, PWM o I2C.
  • Rango: 0° a 360° (ajustable).

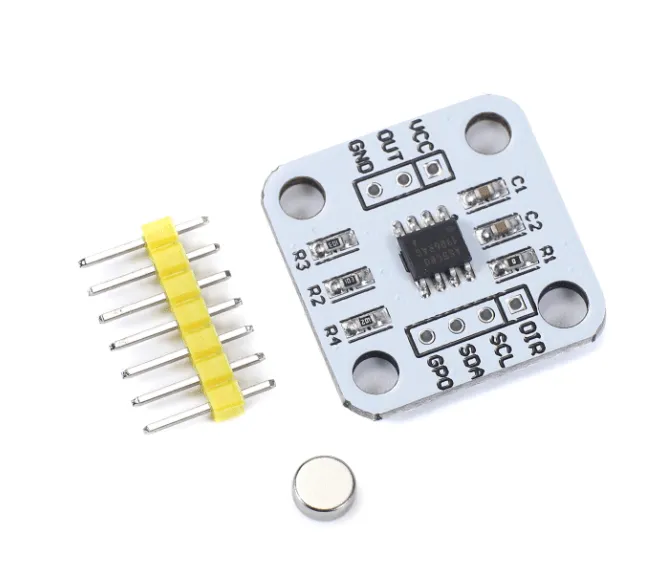

Incluye imán magnetizado diametralmente, debe ser colocado en el dispositivo a medir (ver Figura 1).

Ejemplo de proyecto aquí.

Ver información técnica en PDF
