TARJ AD-DA RPI

$165,410

Cantidad PrecioDescuento
3+$157,1405 %
5+$153,8317 %
10+$148,86910 %
25+$145,56112 %
50+$140,59915 %

Board de conversores A/D y D/A para RaspberryPi de alta precisión.

8 disponibles

SKU: TARJ AD-DA RPI Categoría: Etiqueta:

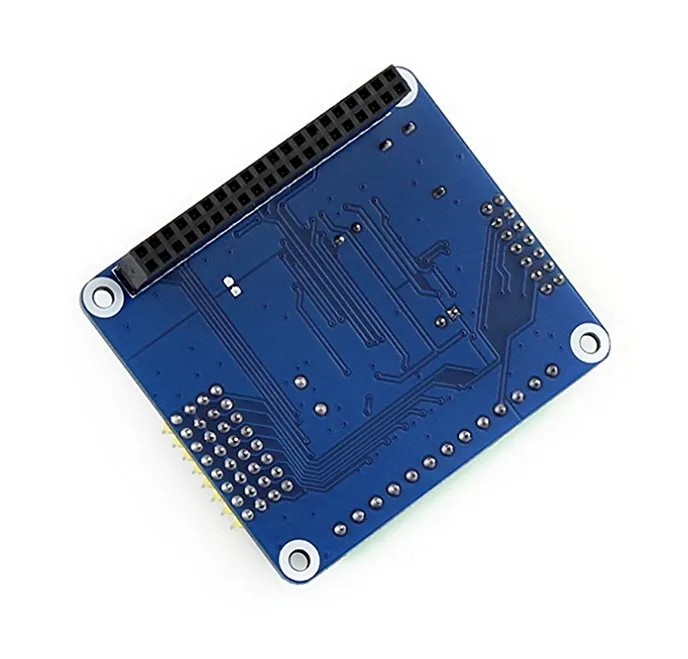

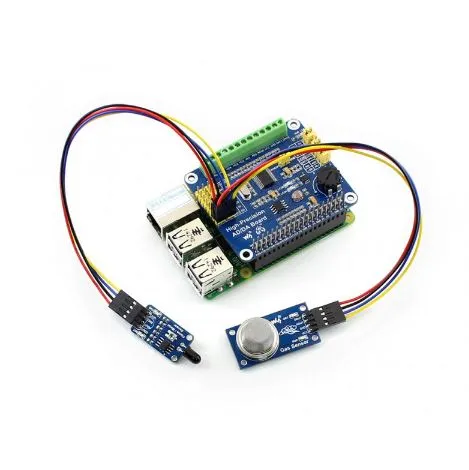

Board de conversores AD/DA para Raspberry Pi

Todos saben que a pesar de las grandes ventajas de Rapberry Pi, la tarjeta carece de conversores análogo/digitalen sus GPIO. Para ello se ha diseñado ésta tarjeta que permite agregar de forma practica y simple conversores análogos a digital y digital a análogos de forma rápida y eficiente con soporte para  tarjetas Raspberry Pi 1 Modelo A+y B+, y tarjetas Raspberry Pi2 y pi3 modelos B

Caracteristicas:

  • Conversor A/D on board modelo ADS1256 de 8 canales y 24 bit de resolución @30ksps.
  • Conversor D/A on board modelo DAC8532 de 2 canales y 16 bit de resolución.
  • Interface via conectores GPIO para conectar señales análogas.
  • Interface para conexión de señales por medio de borneras.

Contenido de la Board
Pines

  1. Interface GPIO para conectarse a la RaspberryPi.
  2. Borneras para salidas/entradas AD/DA.
  3. Entradas AD tipo Pinheader para conectar varios sensores.
  4. Cristal de 7.68M
  5. Regulador LM285-2.5 para voltaje de referencia del ADC
  6. Foto-resistor.
  7. Indicador tipo LED
  8. Potenciometro de 10Kohms.
  9. DAC8532 conversor digital/análogo de alta precisión @ 16bits.
  10. Indicador de energía.
  11.  ADS1256 conversor análogo/digital de alta precisión @ 24bits.
  12. Jumper de prueba ADC
  13. Jumper de prueba DAC
  14. Jumper de energia
  15. ADC Configuración de referencia: Cuando se use el A/D el terminal AINCOM es el terminal de referencia, puede ser conectado a GND o Voltaje de referencia externo.



Ver información técnica en PDF
