Tarjeta Adaptadora MICRO

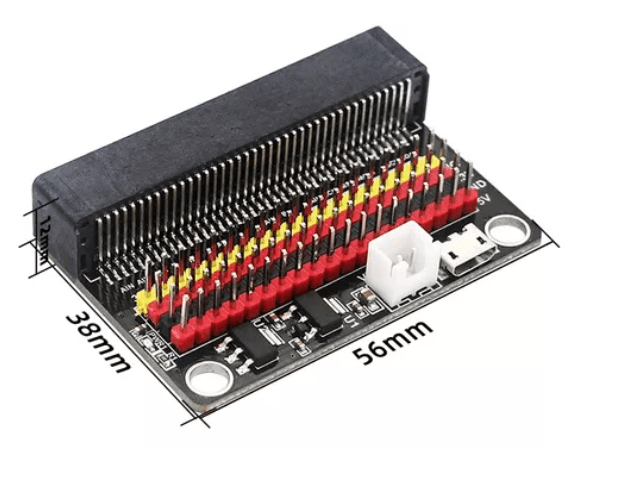

La Tarjeta Adaptadora MICRO es una placa de expansión diseñada para montar fácilmente la tarjeta de desarrollo MICRO y simplificar la conexión de sensores, módulos, actuadores y otros componentes electrónicos. Permite disponer de los GPIO de la MICRO en regletas de pines macho convencionales, facilitando el uso de cables tipo Jumper durante el desarrollo de diferentes proyectos.

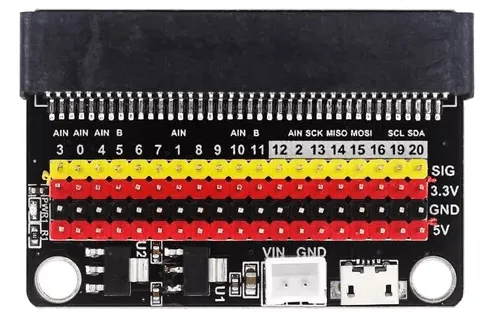

La placa cuenta con cuatro filas de pines macho, identificadas por colores para facilitar la conexión y reconocer rápidamente las señales de la tarjeta:

• Fila amarilla: pines de conexión de la MICRO.
• Fila roja: alimentación de 3,3 V.
• Fila negra: alimentación GND (tierra).
• Fila roja: alimentación de 5 V.

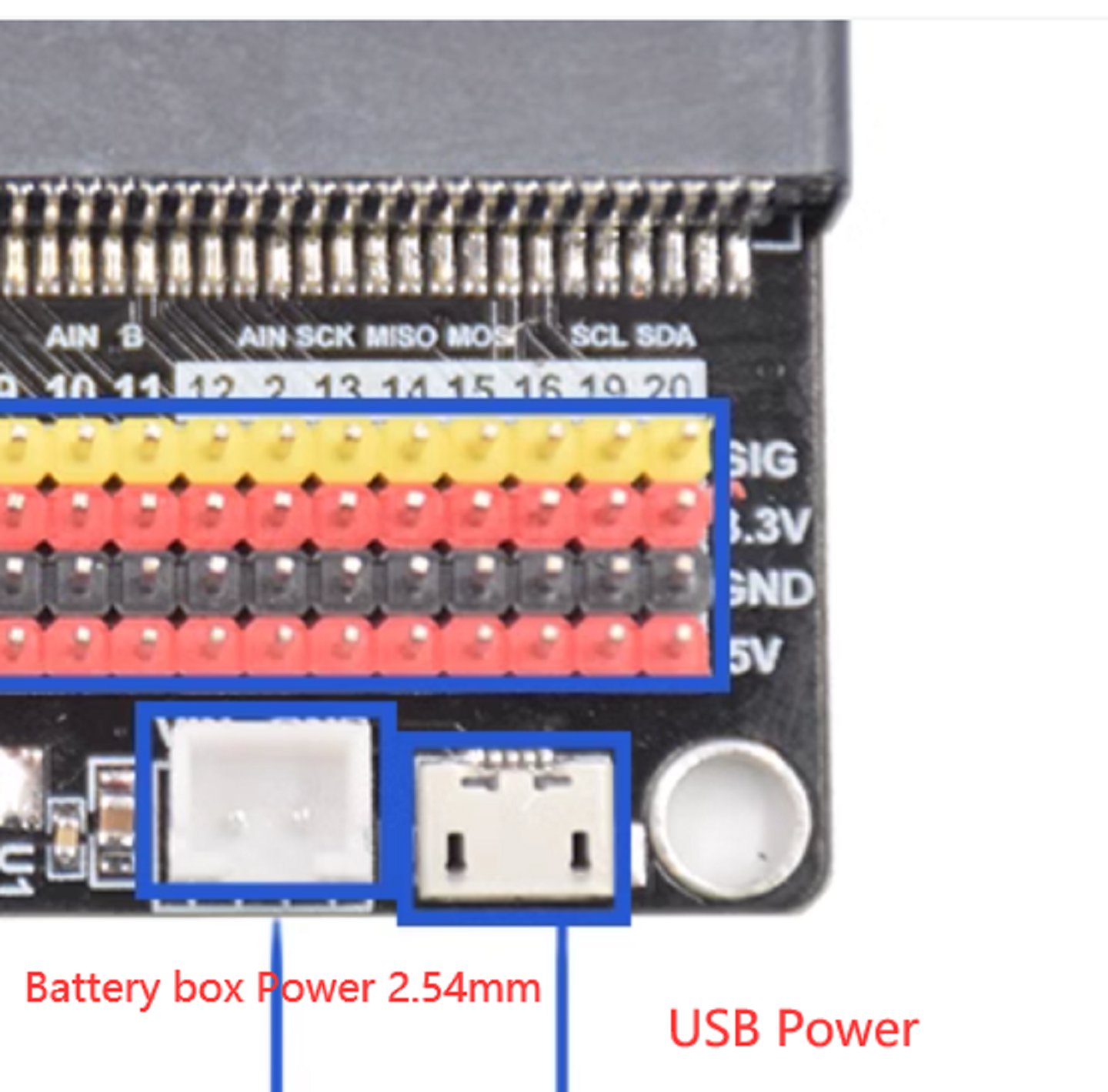

Además, incorpora un indicador LED de alimentación, que se enciende cuando la tarjeta recibe alimentación mediante el puerto Micro USB o el conector destinado a la batería.

Características principales

• Adaptador diseñado para tarjetas MICRO.
• Facilita el acceso a los GPIO mediante conectores de pines convencionales.
• Compatible con cables tipo Jumper.
• Pines claramente identificados para facilitar el desarrollo de proyectos.
• Cuatro filas de pines macho para señales y alimentación.
• Líneas de alimentación de 3,3 V, 5 V y GND.
• LED indicador de alimentación.
• Puerto Micro USB para alimentación.
• Conector para alimentación mediante batería.
• Acceso a las funciones I²C de la MICRO.
• Distribución de pines orientada a facilitar el prototipado y las conexiones.

Puerto I²C

Los pines 19 y 20 pueden utilizarse para las funciones de comunicación I²C. Cuando se utilizan para esta función, deben considerarse como líneas destinadas a I²C y no como puertos de entrada o salida de propósito general.

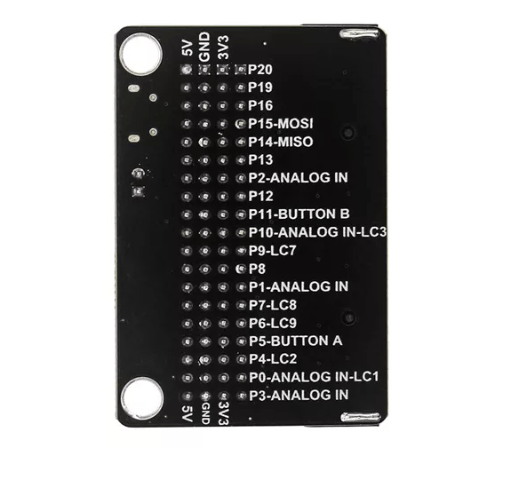

Pines asociados a la MICRO

Algunos pines de la MICRO se encuentran asociados a funciones de la matriz LED y los pulsadores integrados en la tarjeta:

• P3: LED Col 1.
• P4: LED Col 2.
• P5: Pulsador A.
• P6: LED Col 9.
• P7: LED Col 8.
• P9: LED Col 7.
• P10: LED Col 3.
• P11: Pulsador B.

Por lo tanto, es importante considerar estas funciones al utilizar dichos pines en proyectos externos.

Alimentación

La tarjeta puede recibir alimentación mediante:

• +5 V: a través del puerto Micro USB.
• +3,3 V: mediante el puerto de alimentación para batería, según la conexión prevista en la placa.

Importante: utilice una sola fuente de alimentación a la vez. No conecte simultáneamente el puerto Micro USB y el conector de alimentación de la batería.

Aplicaciones

• Proyectos educativos con MICRO.
• Prototipado electrónico.
• Conexión de sensores y módulos.
• Robótica educativa.
• Automatización y control.
• Proyectos de IoT.
• Desarrollo de sistemas con cables Jumper.
• Experimentación con GPIO, I²C y diferentes periféricos.
• Proyectos que requieren una conexión más sencilla y organizada con la MICRO.

Nota importante

La tarjeta funciona como adaptador y placa de expansión y no incorpora niveladores de voltaje. Por esta razón, los dispositivos conectados a los GPIO deben ser compatibles con el nivel lógico de 3,3 VDC de la MICRO.

No conecte simultáneamente el puerto Micro USB y el conector de alimentación de la batería. Utilice únicamente una fuente de alimentación a la vez.
