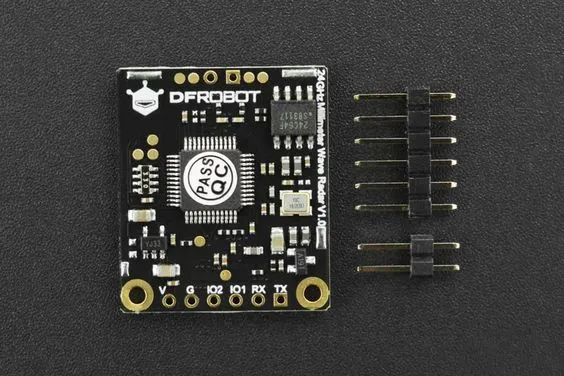

SEN0395

Radar mmWave – Sensor de detección de presencia humana de 24 GHz (9 metros)

Este sensor de radar de ondas milimétricas de 24 GHz emplea modulación multimodo FMCW, CW que junto con el procesamiento de la señal y algoritmos especializados, le permite detectar la presencia humana, por ejemplo personas estacionarias o en movimiento dentro del área de detección. Puede incluso detectar la presencia humana estática o estacionaria, como una persona dormida, esto debido a la detección de micro-movimientos gracias a su alta sensibilidad.

La salida del sensor se puede obtener mediante la interfaz serial UART o el pin digital IO2 (emite alto cuando se detecta presencia de personas; de lo contrario, emite bajo), la configuración se realiza mediante la interfaz serial.

Características:

• Fuente de alimentación: 3,6 – 5 V.
• Corriente de funcionamiento: 90 mA.
• Distancia de detección: 9 m.
• Potencia de transmisión equivalente: 9-12 dbm.
• Ángulo de haz: 100 x 40°.
• Modo de modulación: FMCW, CW.
• Frecuencia de funcionamiento: 24 GHz.
• Rango de temperatura de funcionamiento: -40 a 85 ℃.
• Tasa de baudios: 115200.

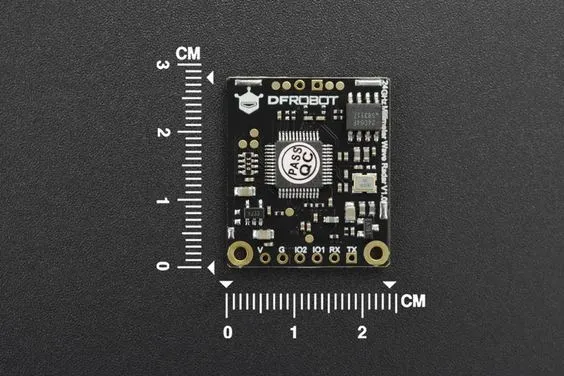

• Dimensión: 24 x 28mm.

Tutorial y descripción detallada aquí.
