SC0668

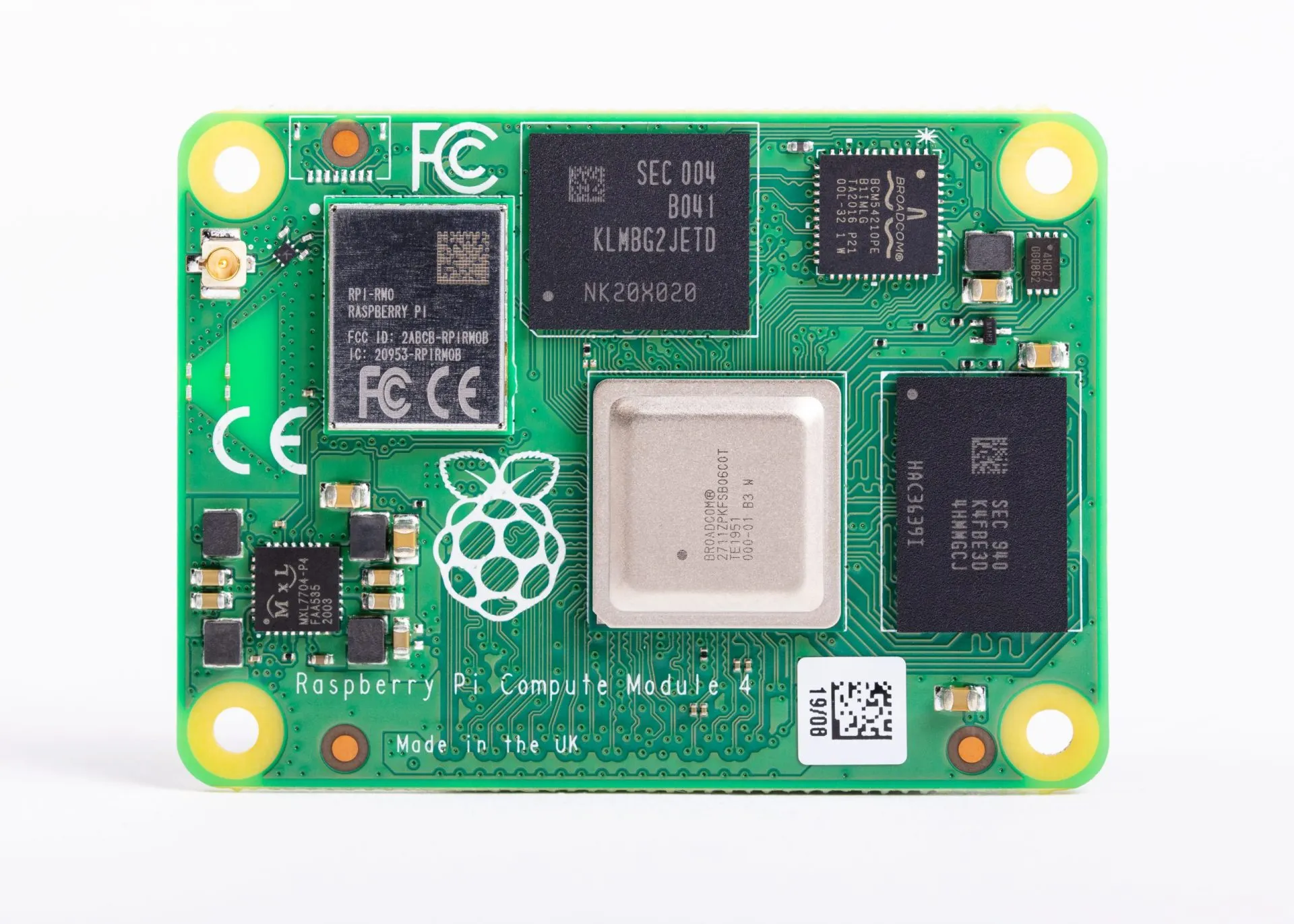

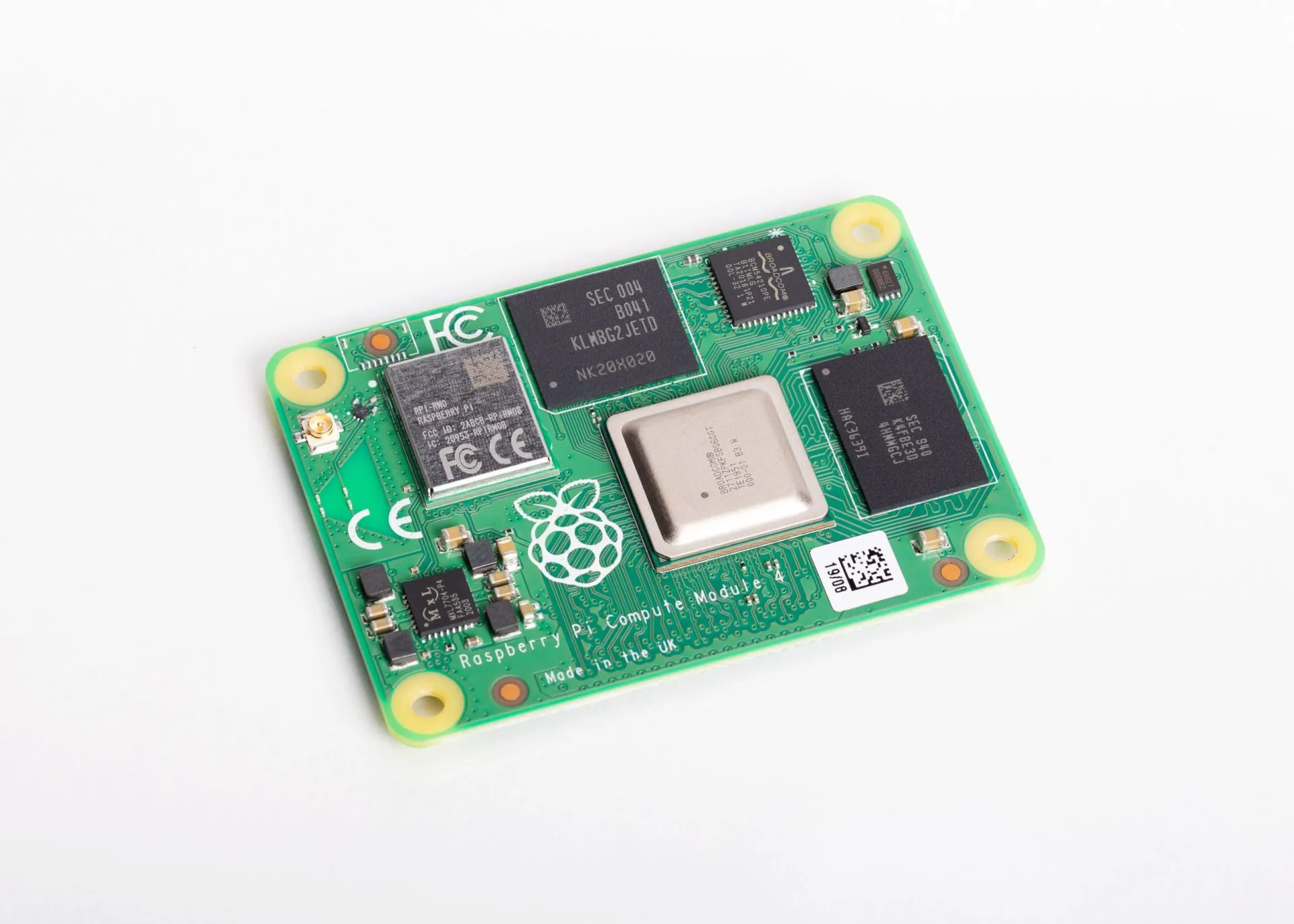

Raspberry Pi Compute Module 4

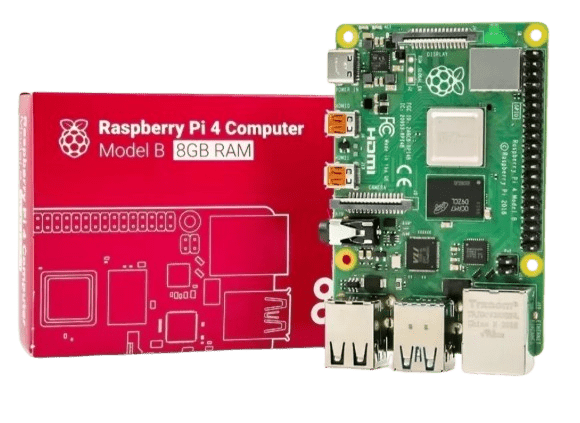

Basada en la Raspberry Pi 4 modelo B, Raspberry Pi Compute Module 4 (CM4) es una placa  en un formato compacto que permite a los diseñadores implementar el hardware y software de Raspberry Pi en sus propias aplicaciones, además permite acceder a interfaces IO adicionales.

Incorpora un procesador ARM Cortex-A72 de cuatro núcleos de 64 bits de alto rendimiento, compatibilidad con pantalla dual con resoluciones de hasta 4K, decodificación de video por hardware de hasta 4Kp60, 2 GB de RAM, Gigabit Ethernet, USB 2.0, interfaces de cámara dual e Interfaz PCIe Gen 2.

Características:

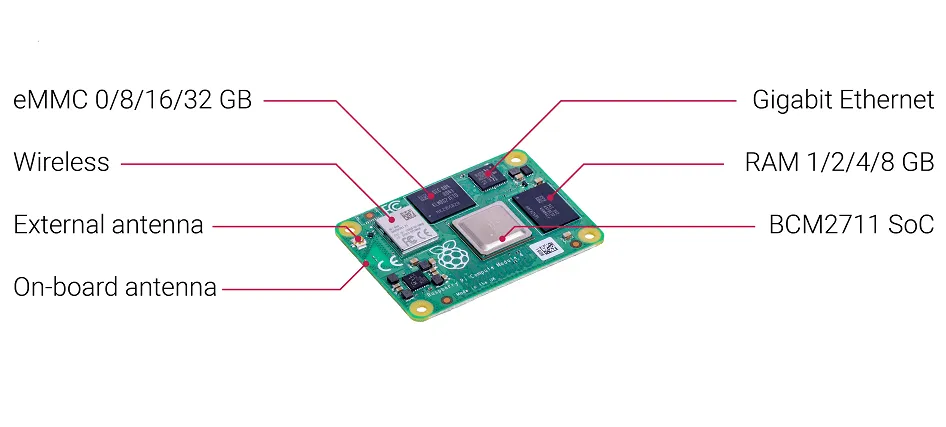

• Procesador: Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz.
• SDRAM LPDDR4-3200 de 2 GB.
• Memoria Flash eMMC de 8 GB.
• Conectividad: 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac inalámbrico, Bluetooth 5,0, BLE. Con la opción de antena integrada y externa.
• Interfaces:
  • Gigabit Ethernet PHY compatible con IEEE1588.
  • 1 x USB 2.0 interface.

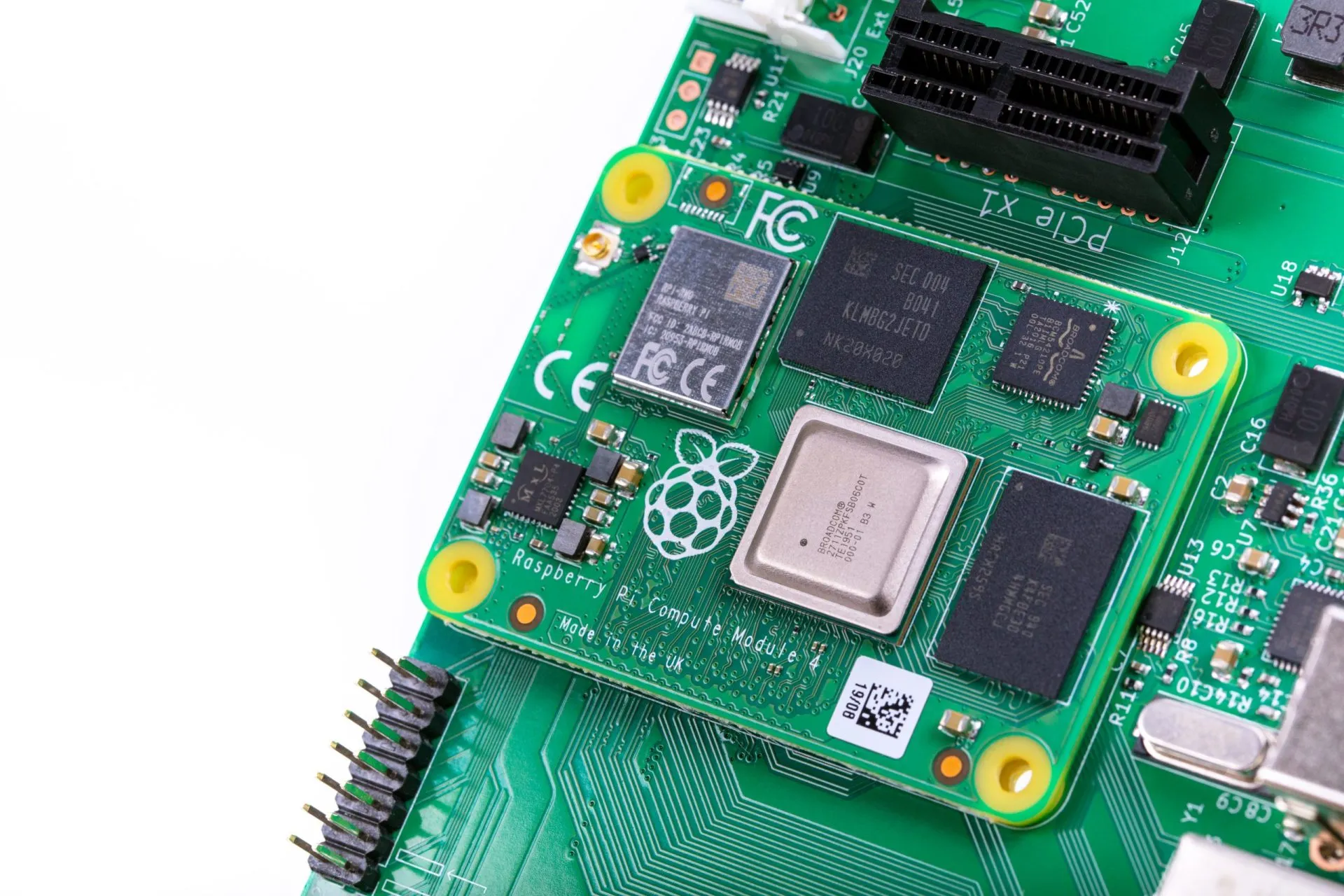

  • 1 x PCIe Gen 2.
  • 28 GPIO.
• 2 × Puertos HDMI 2.0 (soporta 4Kp60).
• Voltaje de alimentación: 5V DC.
• Temperatura de operación: -20 °C a 85 °C.
• Dimensiones: 55 mm × 40 mm.

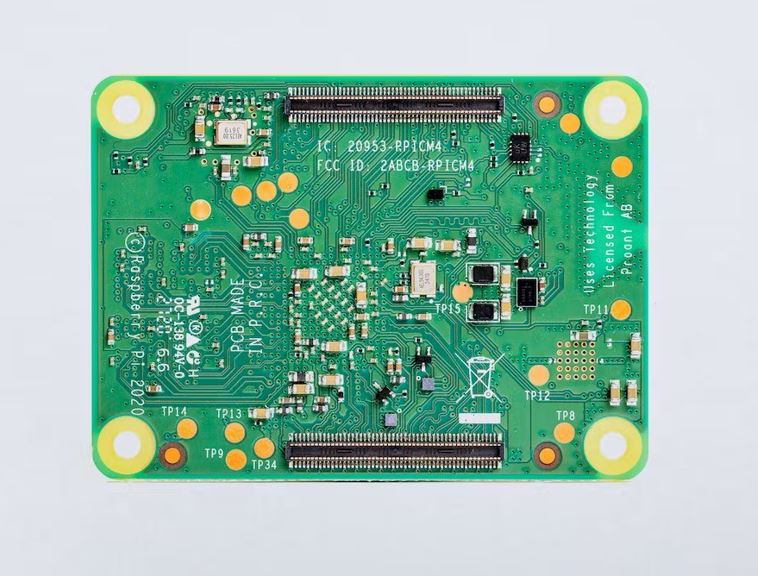

La interfaz eléctrica del CM4 se realiza a través de dos conectores de alta densidad de 100 pines.
