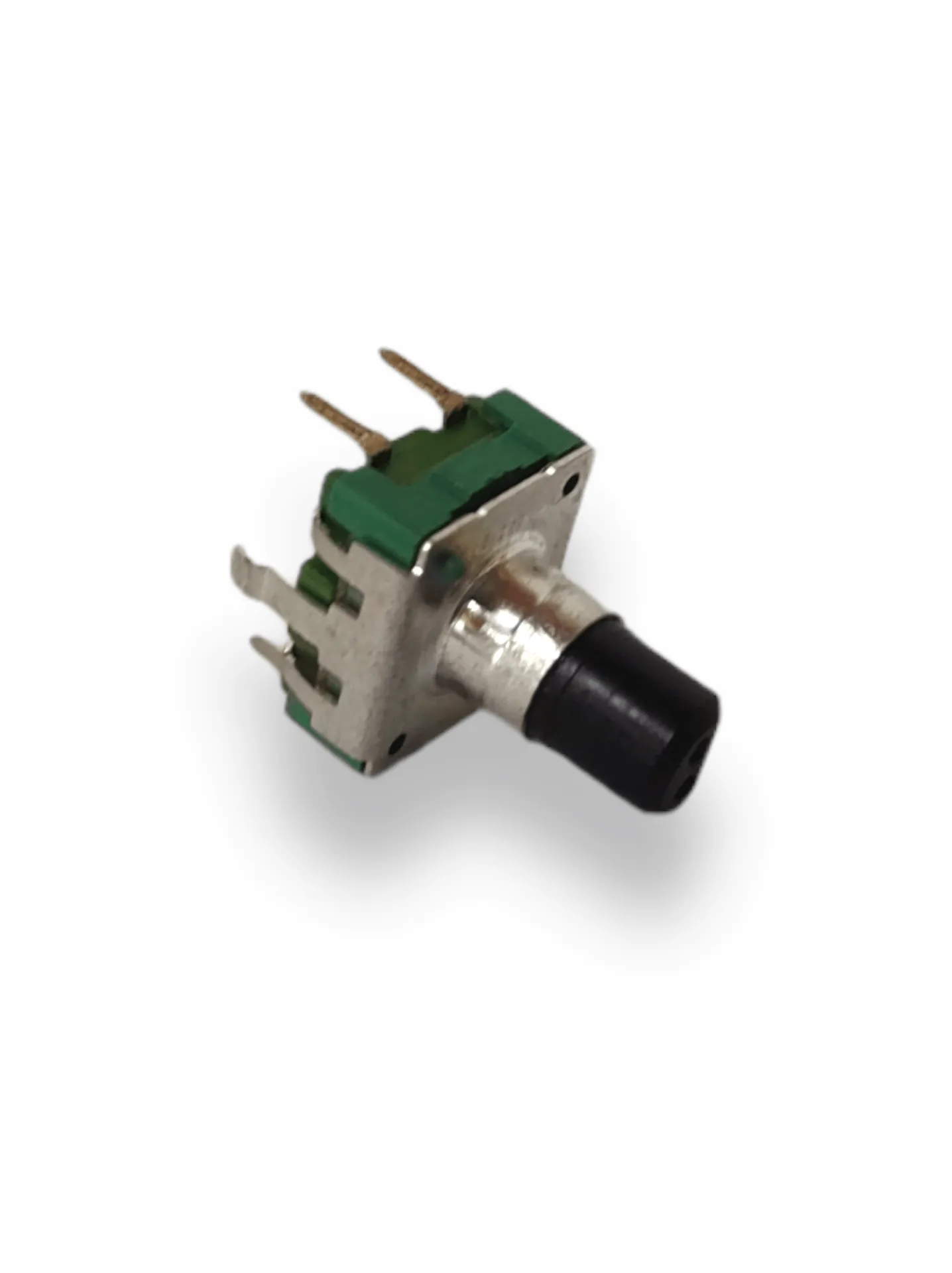

Encoder Rotativo con interruptor para PCB. Posee tres terminales llamados A, B y C. Cuando se rota a la derecha, presentara pulsos entre A y C que estarán adelantados a los presentados entre B y C. Al rotarlo a la izquierda ocurre lo contrario, los pulsos entre B y C estarán adelantados a los presentados entre A y C. El tiempo de adelanto o atraso entre los pulsos, depende de la velocidad de rotación. Adicionalmente, posee dos terminales que operan como interruptor normalmente abierto, al presionar el eje se cierra este interruptor.
- Voltaje de operación: 5v.
- Pulsos por revolución: 12ppr.
- L=17.5mm.
