RAX1/4W 3K 5%

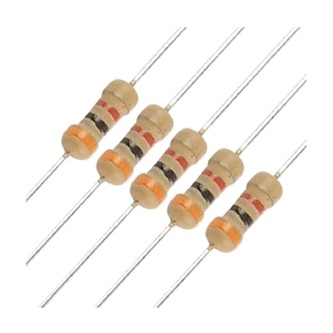

Resistencia RAX 1/4W 3KΩ 5% – Paquete x10 Unidades

La resistencia RAX 1/4W 3KΩ 5% es un componente pasivo de película de carbono en encapsulado axial through-hole, diseñado para limitar corriente, dividir tensión y fijar puntos de operación en circuitos electrónicos analógicos y digitales. Su cuerpo cilíndrico con terminales de cobre estañado permite inserción directa en protoboard o tarjeta PCB con paso estándar. Opera bajo el principio de disipación resistiva, convirtiendo energía eléctrica en calor de forma controlada hasta su límite de 0.25 W continuos.

Características principales

• Resistencia de película de carbono con estabilidad térmica adecuada para señales de baja frecuencia
• Tolerancia ±5% garantiza un rango de valor entre 2.85 KΩ y 3.15 KΩ
• Encapsulado axial compacto compatible con paso de 10 mm en PCB estándar
• Tensión máxima de trabajo de 250 V para aplicaciones de baja tensión
• Coeficiente de temperatura típico de ±200 ppm/°C, apto para entornos con variación moderada de temperatura
• Terminales libres de plomo disponibles según lote (consultar especificación RoHS)

Especificaciones técnicas

• Resistencia nominal: 3 KΩ (3000 Ω)
• Tolerancia: ±5%
• Potencia disipada máxima: 1/4 W (0.25 W) a 70 °C
• Tipo de montaje: Through-hole (TH), axial
• Encapsulado: DO-35 / axial cilíndrico
• Temperatura de operación: -55 °C a +155 °C
• Tensión máxima: 250 V DC/AC
• Material resistivo: Película de carbono
• Coeficiente de temperatura: ±200 ppm/°C (típico)

Aplicaciones

• Divisores de tensión en etapas de polarización de transistores BJT y MOSFET
• Limitación de corriente en LEDs y circuitos de señalización a 5 V y 12 V
• Redes de pull-up y pull-down en entradas digitales de microcontroladores (Arduino, ESP32, STM32)
• Filtros RC pasabajos y pasaaltos en la banda de audio e instrumentación
• Circuitos de retroalimentación en amplificadores operacionales (configuración inversora y no inversora)
• Protección de entradas analógicas contra sobretensión transitoria en conjunto con diodos TVS

La resistencia RAX 1/4W 3KΩ 5% es adecuada para ingenieros de diseño, técnicos de mantenimiento electrónico y desarrolladores de prototipos que requieren un componente confiable en aplicaciones de señal pequeña. Su rango de temperatura extendido y su encapsulado robusto lo hacen compatible con procesos de soldadura por ola y manual. Se comercializa en paquete de 10 unidades, facilitando el aprovisionamiento para producción de pequeña escala, laboratorios de electrónica y kits educativos.
