PRT-14427

Cable Qwiic JST SH 1.0 mm 100 mm – SparkFun PRT-14427

El Cable Qwiic 100 mm PRT-14427 de SparkFun es un cable de interconexión de 4 conductores con terminaciones JST SH de paso 1.0 mm en ambos extremos, diseñado específicamente para el ecosistema Qwiic de SparkFun. Este sistema estandariza la comunicación I2C entre microcontroladores, sensores y módulos periféricos mediante una interfaz polarizada de inserción única que elimina errores de conexión. Su longitud de 100 mm lo posiciona como la opción de ruteo corto para prototipos compactos y diseños donde los módulos se ubican en proximidad inmediata.

Características principales

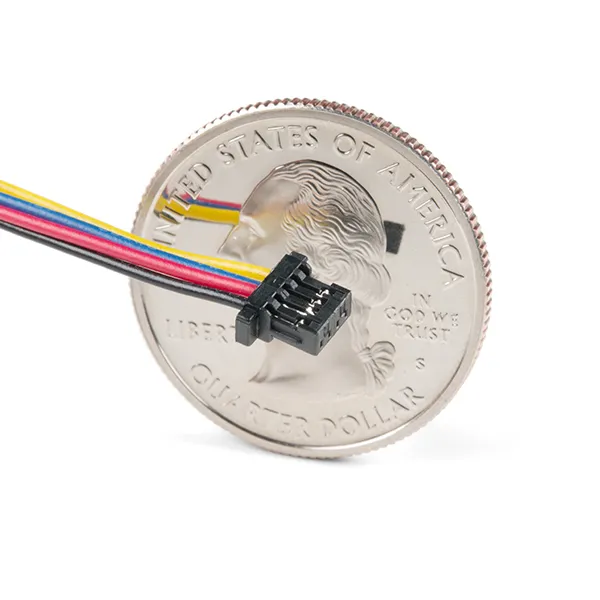

• Conector JST SH de paso 1.0 mm, 4 pines, compatible con el estándar Qwiic
• Polarización mecánica que impide inversión de conexión
• Conductores con código de color normalizado: negro (GND), rojo (3.3 V), azul (SDA), amarillo (SCL)
• Compatible con cualquier dispositivo I2C que utilice conector JST SH 1.0 mm independientemente del fabricante
• Construcción flexible que facilita el ruteo en espacios reducidos dentro de carcasas o chasis

Especificaciones técnicas

• Longitud: 100 mm
• Número de conductores: 4
• Calibre de conductor: 28 AWG
• Tipo de conector: JST SH, paso 1.0 mm, 4 posiciones
• Tensión de operación del sistema Qwiic: 3.3 V
• Protocolo soportado: I2C (hasta 400 kHz en modo Fast)
• Terminación: conector macho en ambos extremos

Aplicaciones

• Conexión de sensores ambientales (temperatura, humedad, CO₂) a microcontroladores con interfaz Qwiic
• Enlace entre módulos de visualización OLED I2C y placas de desarrollo como SparkFun RedBoard o Arduino
• Integración de módulos GPS, IMU y RTC con interfaz I2C en sistemas embebidos compactos
• Prototipado rápido de redes I2C multipunto sin necesidad de soldadura
• Ruteo interno en robots móviles y drones donde la longitud de 100 mm cubre distancias entre PCBs adyacentes

El Cable Qwiic 100 mm PRT-14427 es una solución de cableado estructurado para ingenieros y desarrolladores que trabajan con bus I2C en entornos de baja tensión (3.3 V). Al estandarizar la interconexión física, reduce el tiempo de integración de periféricos y minimiza fallas por polaridad invertida o conexiones flojas. Para cadenas de dispositivos I2C que requieren mayor separación física entre nodos, SparkFun ofrece versiones de este mismo cable en longitudes de 200 mm, 500 mm y 1 m con el mismo conector JST SH 1.0 mm.
