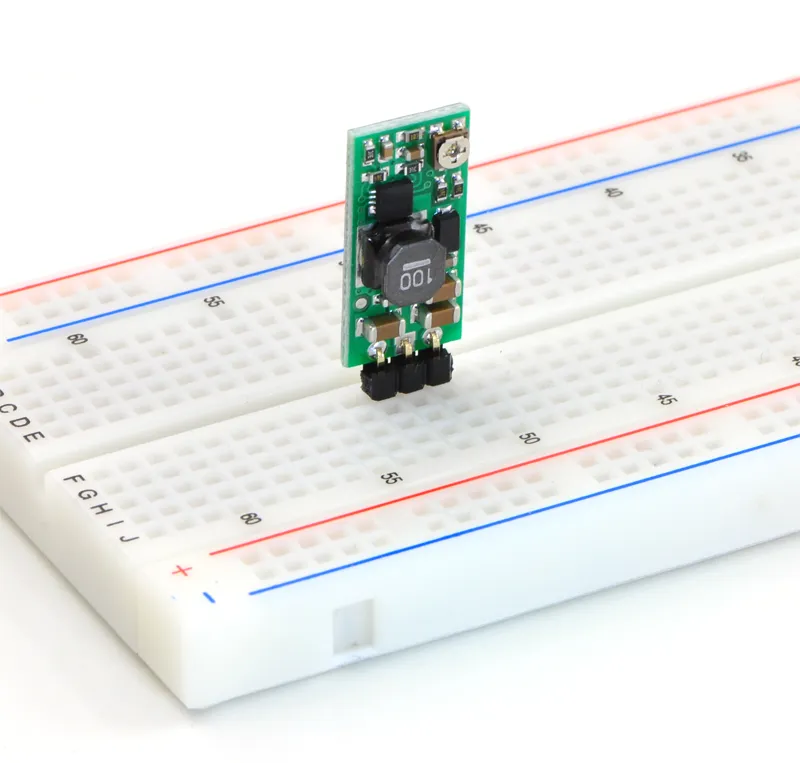

Regulador Boost Ajustable 4-25V STEP-UP

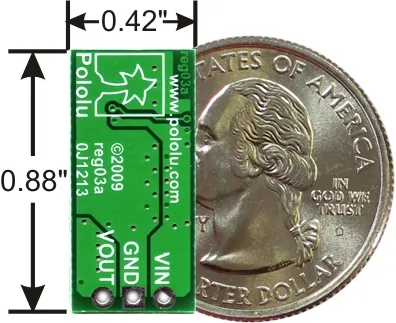

Este poderoso regulador tipo boost ajustable puede generar un voltaje de salida de hasta 25 V a partir de una entrada de voltaje de 1,5 V. Esta tarjeta tiene un tamaño compacto de 10.7 mm X 22.4 mm X 5.8 mm.
Este regulador tipo BOOST integra un regulador conmutado tipo conversor DC-DC para generar voltajes más altos que el de suministro en rangos aproximados que van desde los 2.5 V hasta los 25V. La salida se puede ajustar por medio del potenciómetro tipo trimmer en la board, en la entrada se sugiere alimentar con un rango de 1.5V hasta 16V, pero siempre el voltaje de entrada debe estar por debajo del valor de salida. La eficiencia de este circuito permite obtener una corriente lo suficientemente alta como para energizar motores pequeños
Nota: Para usar correctamente este regulador se sugiere que el voltaje de entrada respecto al de salida esté por debajo 2.5V o más para no afectar la salida. Además el Potenciómetro dispuesto no esta diseñado para estar reajustando indefinidamente, lo ideal es fijarlo en un valor constante y manetnerlo.
