POLOLU-2876

$20,825

Cantidad PrecioDescuento
3+$19,7845 %
5+$19,3677 %
10+$18,74310 %
25+$18,32612 %
50+$17,70115 %

Adaptador de micro-pasos para operar motores de 1.8V hasta 10VDC y capaz de soportar hasta 1.1 Amperios por Fase.

10 disponibles

SKU: POLOLU-2876 Categorías: ,

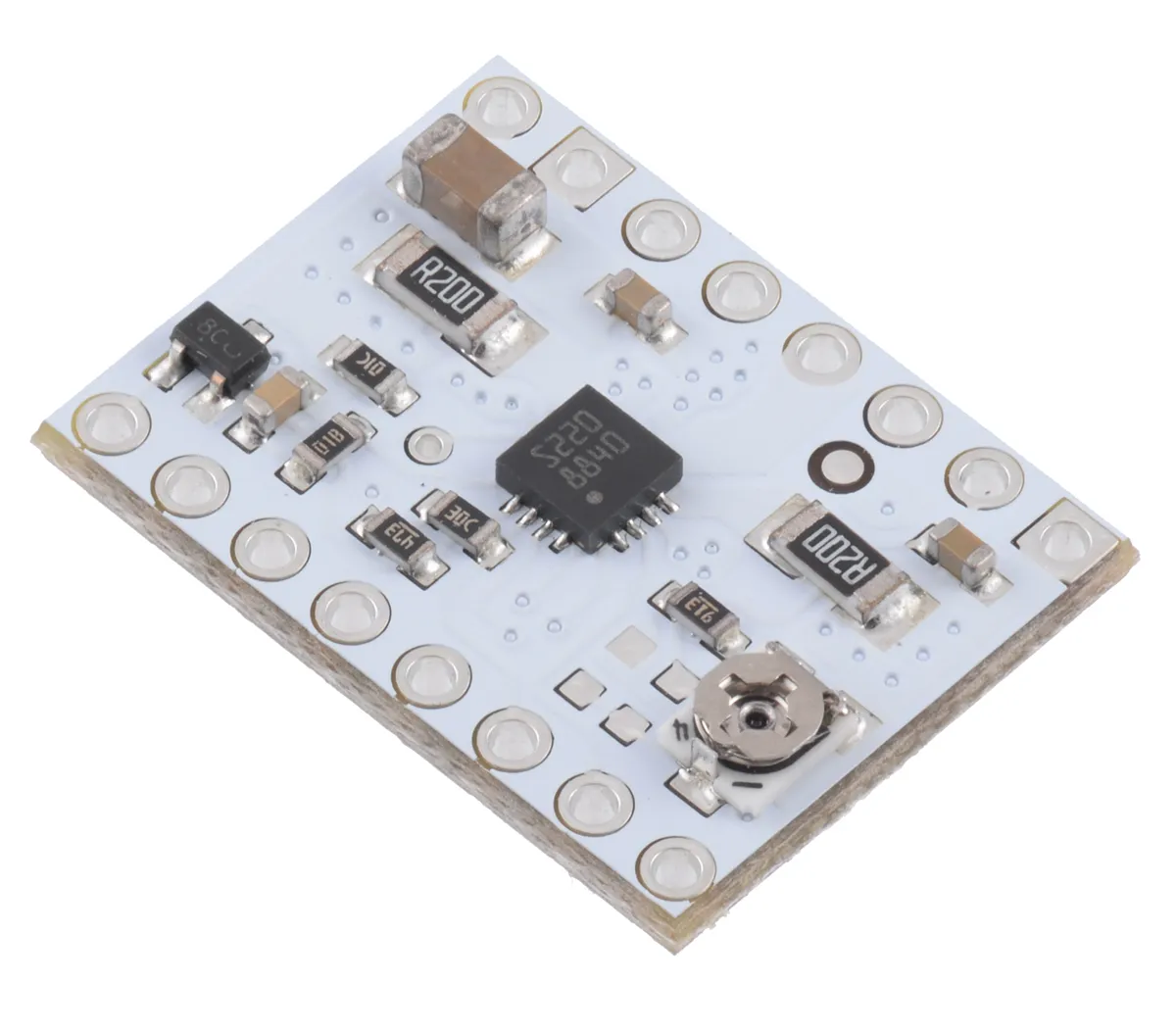

STSPIN220 Driver tipo Portador de Motores Paso a Paso

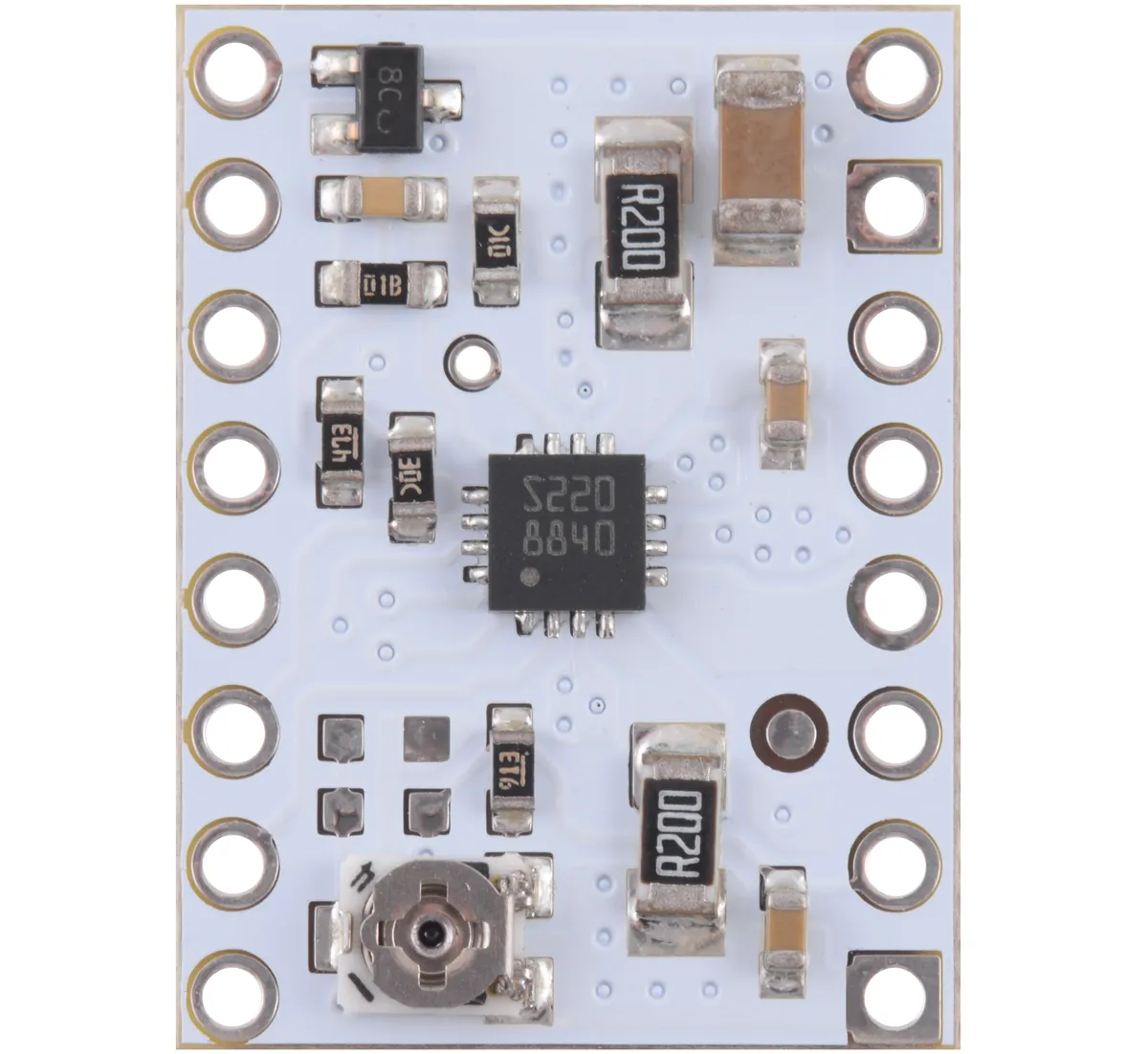

Ésta Board integra un chip STMicro STSPIN220 de bajo voltaje para micropasos en motores paso a paso bipolares para trabajar en una resolución de hasta 1/256 pasos operando de 1.8V hasta 10 V, para controlar motores de voltajes bajos que otras referencias de Drivers no pueden trabajar. La tarjeta puede entregar hasta 1.1A por fase de forma continua sin necesidad de usar disipador de calor.

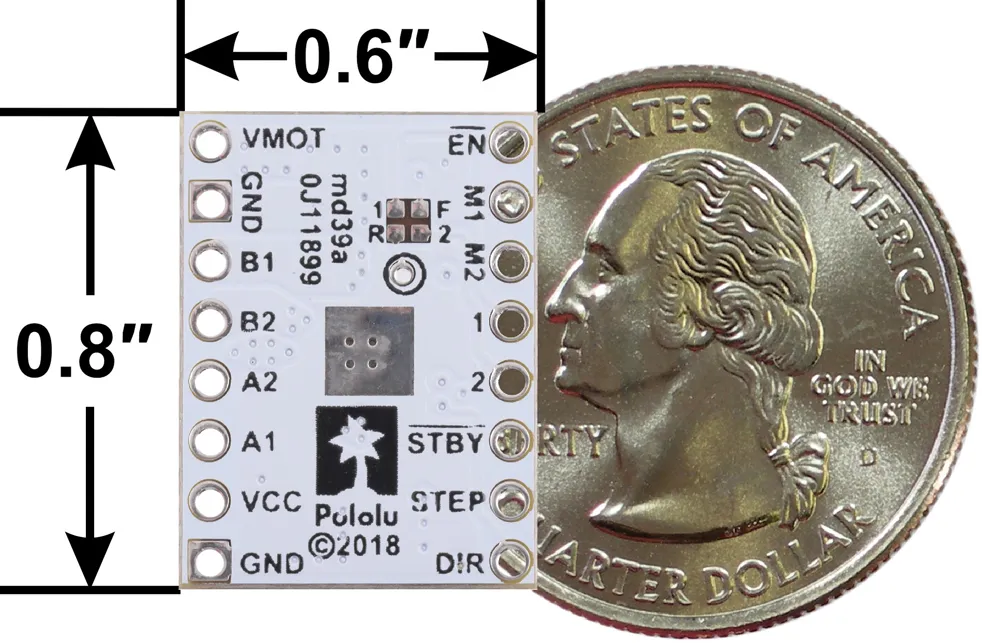

El módulo cuenta con un pinout e interface similar al popular A4988, asi que puede ser reemplazo de éstas board en muchas aplicaciones.

Para usar el integrado es muy conveniente revisar el Datasheet de la referencia adjunto antes de empezar a trabajar con la tarjeta con el fin de considerar los parámetros claves del diseño y el uso de características del driver como:

  • Interface de control de paso simple
  • Nueve resoluciones de paso: Paso completo, medio paso, 1/4 paso, 1/8 paso, 1/16 paso, 1/32 paso, 1/32 paso, 1/64 paso, 1/128 paso y 1/256 paso.
  • Control de corriente ajustable maximo y minimo para mejorar los tiempos de paso.
  • Control de motor desde 1.8V hasta 10V
  • Capacidad de entregar hasta 1.1A por fase sin usar disipador adicional
  • Interfaz directa de control con sistemas de 3.3V y 5.0VDC
  • Circuitos de protección contra sobretemperatura, sobretensión y corto circuito.
  • PCB de 4 Capas con cobre @2 oz para mejor disipación de calor
  • Mas información en el handbook del integrado acá…



Fabricante

Sitio Web del Fabricante: POLOLU

Ver información técnica en PDF
