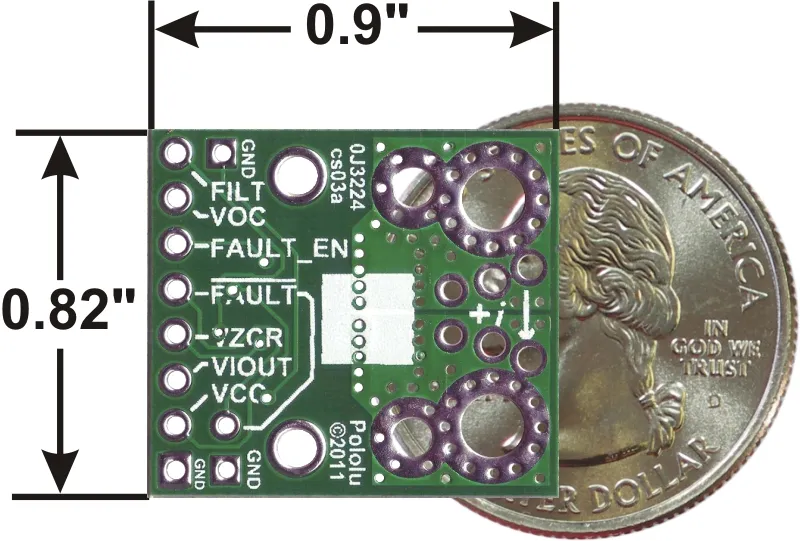

POLOLU-2199

Sensor de corriente ACS709 de -75 A hasta +75 A

Esta tarjeta está basada en CI de Allegro, ACS709, el cuál utiliza el efecto Hall para realizar una medida lineal de corriente con protección de sobrecorriente en la salida. Tiene una resistencia mínima (del orden de 1,1 mOhms) y aislamiento eléctrico superior a 2,1 kV RMS. Este sensor tiene una precisión optimizada desde los -37,5 A hasta los 37,5 A, y su salida es un voltaje análogo lineal para magnitudes de corriente superiores a los 75 A. El voltaje de salida está centrado en VCC/2 y tiene un error aproximado del 2%. Opera desde los 3 VDC hasta los 5,5 VDC, de tal forma que se puede conectar directamente a sistemas de 3,3 VDC y 5 VDC.
