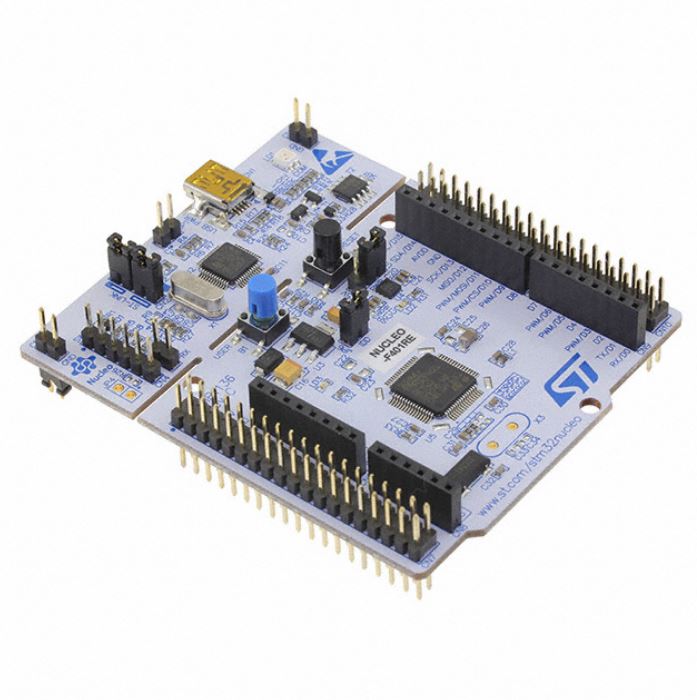

NUCLEO-F401RE

$123,998

Placa de desarrollo con microcontrolador ARM Cortex M4 de 32 bit y 512 kB de memoria Flash.

1 disponibles

SKU: NUCLEO-F401RE Categoría:

Tarjeta de Desarrollo STM32 Nucleo-64.

Placa de desarrollo contiene un microcontrolador ARM Cortex M4 de 32 bit y 512 kB de memoria Flash. Reducción del consumo de corriente en “run mode”.  Proporciona headers compatibles con Arduino permitiendo extender las funcionabilidades de la placa y una mayor interacción con la plataforma de desarrollo de STM32. Genera su propio COM virtual al integrar un depurador/ programador ST-Link. Ideal para cualquier tipo de proyectos que integren sensores, actuadores y procesamiento, potenciados con librerías de código abierto de SMT32Cube.

Características

  • Núcleo STM32F401RE: CPU ARM® de 32 bits Cortex®-M4 con FPU, acelerador en tiempo real adaptativo (ART Accelerator™) que permite la ejecución sin espera desde la memoria Flash, con una frecuencia de hasta 84 MHz, unidad de protección de memoria, 105 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1), e instrucciones DSP.
  • Memorias:
    • Hasta 512 Kbytes de memoria Flash.
    • Hasta 96 Kbytes de SRAM.
  • Gestión de reloj, reinicio y alimentación:
    • Alimentación de aplicaciones y E/S de 1.7 V a 3.6 V.
    • POR, PDR, PVD y BOR.
    • Oscilador de cristal de 4 a 26 MHz.
    • RC interno de 16 MHz ajustado en fábrica.
    • Oscilador de 32 kHz para RTC con calibración.
    • RC interno de 32 kHz con calibración.
  • Consumo de energía:
    • Ejecución: 146 µA/MHz (periféricos apagados).
    • Modo de espera (Flash en modo de espera, tiempo de activación rápida): 42 µA típicos a 25 °C; 65 µA máx. a 25 °C.
    • Modo de espera (Flash en modo de apagado profundo, tiempo de activación rápida): hasta 10 µA a 25 °C; 30 µA máx. a 25 °C.
    • Modo de espera: 2.4 µA a 25 °C / 1.7 V sin RTC; 12 µA a 85 °C / 1.7 V.
    • Alimentación VBAT para RTC: 1 µA a 25 °C.
  • Convertidor ADC de 12 bits y 2.4 MSPS: hasta 16 canales.
  • DMA de propósito general: controladores DMA de 16 canales con FIFOs y soporte para ráfagas.
  • Hasta 11 temporizadores: hasta seis temporizadores de 16 bits, dos temporizadores de 32 bits de hasta 84 MHz, cada uno con hasta cuatro IC/OC/PWM o contador de pulsos y entrada de codificador incremental, dos temporizadores watchdog (independiente y de ventana) y un temporizador SysTick.
  • Modo de depuración:
    • Interfaz de depuración de cable serial (SWD) y JTAG.
    • Macrocelda de trazado integrado Cortex®-M4 (Embedded Trace Macrocell™).
  • Hasta 81 puertos de E/S con capacidad de interrupción:
    • Hasta 78 E/S rápidas de hasta 42 MHz.
    • Todos los puertos de E/S son tolerantes a 5 V.
  • Hasta 12 interfaces de comunicación:
    • Hasta 3 interfaces I2C (SMBus/PMBus).
    • Hasta 3 USART (2 de 10.5 Mbit/s, 1 de 5.25 Mbit/s), interfaz ISO 7816, LIN, IrDA, control de módem.
    • Hasta 4 SPI (hasta 42 Mbit/s a fCPU = 84 MHz), SPI2 y SPI3 con I2S multiplexado en full-dúplex para lograr precisión de clase de audio mediante PLL de audio interna o reloj externo.
    • Interfaz SDIO.
    • Conectividad avanzada: controlador USB 2.0 de alta velocidad (dispositivo/host/OTG) con PHY integrado.
  • Unidad de cálculo CRC.
  • ID único de 96 bits.
  • RTC: precisión de subsegundos, calendario de hardware.
  • Paquetes disponibles: WLCSP49, LQFP64/100, UFQFPN48, UFBGA100, todos son ECOPACK®2.

Datasheet del núcleo [AQUÍ].

Sitio Web del Fabricante: STMicroelectronics

Ver información técnica en PDF
