NANO SHIELD ENC28J60

$39,984

Cantidad Precio
3+$39,184
5+$38,784
10+$37,985
25+$37,185
50+$35,986

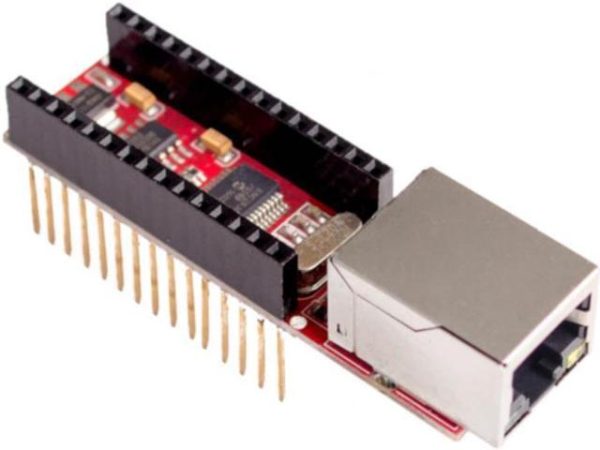

ENC28J60 Ethernet Shield para Arduino Nano V3.0 RJ45 Webserver Module

10 disponibles

SKU: NANO SHIELD ENC28J60 Categorías: , , ,

NANO SHIELD ENC28J60.

El ENC28J60 Ethernet Shield es un shield diseñado para ser utilizado con la placa Arduino Nano V3.0. Su principal función es proporcionar conectividad Ethernet a proyectos basados en Arduino Nano, permitiendo la comunicación a través de una red local o de internet.

Características y funcionamiento:

  1. Voltaje de Operación: El ENC28J60 Ethernet Shield es compatible con un rango de voltaje de operación de 3.3V a 5V, lo que lo hace versátil y compatible con diferentes fuentes de alimentación.
  2. Tipo de Conector: Utiliza un conector RJ45 estándar para conectar el shield a la red Ethernet mediante un cable de red estándar.
  3. Controlador Microchip: Incorpora el controlador Ethernet ENC28J60 V1.0 de Microchip, que permite la comunicación a través de una red Ethernet.
  4. Velocidad: Soporta velocidades de 10BASE-T en la interfaz Ethernet, lo que proporciona una conexión de 10 Mbps.
  5. Interfaz Ethernet: Utiliza el estándar 802.3 y admite modos Half o Full Duplex con una velocidad de 10 Mbps, que se puede configurar manualmente según las necesidades del proyecto.
  6. Frecuencia de oscilador: Utiliza un oscilador con una frecuencia de 25 MHz para el control y sincronización de la comunicación Ethernet.
  7. Dimensiones: El shield tiene dimensiones de 18 mm x 67 mm, lo que lo hace compacto y fácil de integrar en proyectos.
  8. Temperatura de Funcionamiento: Puede operar en un rango de temperatura de -40°C a 85°C, lo que lo hace adecuado para aplicaciones en diferentes entornos.
  9. Interfaz SPI: Utiliza la interfaz SPI para la comunicación con la placa Arduino Nano V3.0, lo que permite una comunicación rápida y eficiente.
  10. Soporte para protocolos TCP/IP: Permite la comunicación utilizando los protocolos TCP/IP, lo que posibilita la creación de aplicaciones como servidores web, clientes TCP/IP, entre otros.
  11. Fácil instalación: Se conecta directamente a la placa Arduino Nano V3.0 a través de sus pines de conexión, lo que simplifica su instalación y uso.
  12. Librerías disponibles: Existen librerías y ejemplos disponibles para su uso con la plataforma Arduino, lo que facilita el desarrollo de aplicaciones de red,[AQUÍ].



Comunicación SPI (Serial Peripheral Interface).

SPI es un protocolo serial síncrono que se utiliza para comunicar un microcontrolador con otro y con periféricos a distancias cortas. Para hacer una conexión SPI siempre habrá un dispositivo maestro (usualmente un microcontrolador) que controlará uno o varios periféricos (esclavos), se utilizan por lo generar 3 líneas de conexión  y una de selección que son:

  • SO o MISO (Master In Slave Out). La linea que utiliza el esclavo para enviar datos al maestro
  • SI o MOSI (Master Out Slave In). Datos del maestro al esclavo.
  • SCK (Serial clock). Pulsos de reloj para sincronizar la comunicación
  • CS o Select. Se usa por el master para habilitar o deshabilitar un determinado periférico

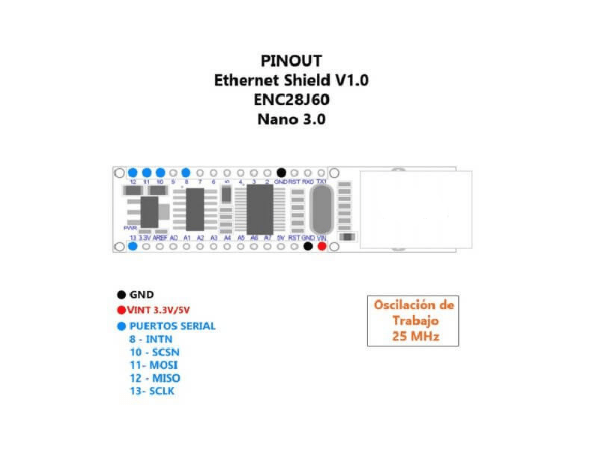

Conexión del Ethernet Shield con Arduino.

El Ethernet Shield se conecta directamente sobre la tarjeta Arduino Nano V3.0  o seguir la siguiente configuración tanto para Nano, UNO y MEGA:

Arduino Mega. Arduino uno. Arduino nano. Ethernet Shield ENC28J60.
53 10 10 CS
51 11 11 SI
50 12 12 SO
52 13 13 SCK
Reset Reset 7 RESET
D2 D2 8 INT
3.3V /5V 3.3V /5V 3.3V /5V VCC
GND GND GND GND

Ver información técnica en PDF
