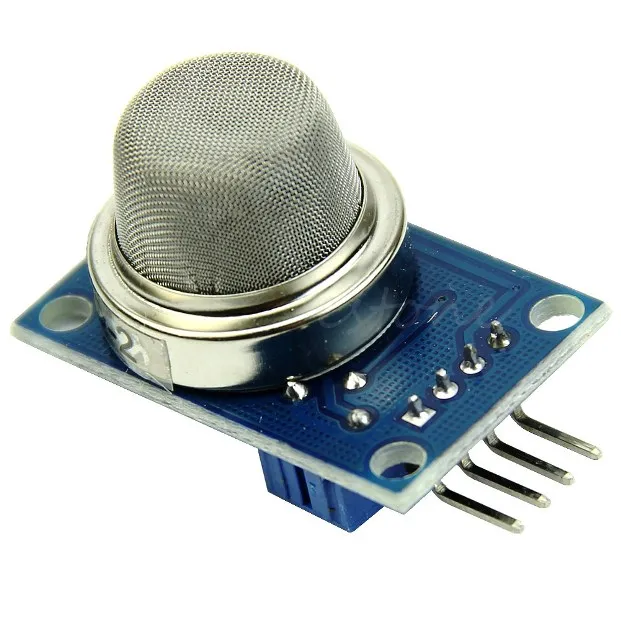

SENSOR DE GAS MQ – 2
Este sensor puede detectar una variedad de gas inflamable, es un sensores de bajo costo para una variedad de aplicaciones.
CARACTERÍSTICAS
Usando diseño de doble panel de alta calidad, con el indicador de energía y TTL instrucciones de salida de la señal.
La señal de conmutación que tiene una DO ( TTL) de salida y la salida analógica AO.
Tensión de salida analógica con la mayor concentración de mayor voltaje.
Dimensiones del producto: 32 ( L ) * 20 ( W ) * 15 (H )
Tiene una larga vida y estabilidad fiable
Características de respuesta y recuperación rápidas
Chip: LM393 , ZY MQ – 2 sensor de gas
Voltaje de funcionamiento: DC 5V
Detección de gases : gases combustibles , gases
Concentración detectable :300- 10000 ppm (gas inflamable )
PROPIEDADES ELECTRICAS
Voltaje de entrada: DC5V Consumo de energía ( corriente) : 150mA
Salida DO : TTL digitales 0 y 1 ( 0,1 y 5 V)
Salida AO : 0.1- 0,3 V (en relación a la contaminación ) , la concentración máxima de un voltaje de alrededor de 4V
Nota especial : Después de que se alimenta el sensor, necesita calentarse alrededor.
CONEXIÓN
1 , VCC : alimentación positivo ( 5V )
2 , GND : fuente de alimentación es negativo
3 , DO : salida de la señal TTL de conmutación
4 , AO: salida de la señal analógica
