MP1584-ADJ – Convertidor DC/DC Step-Down Ajustable 3A

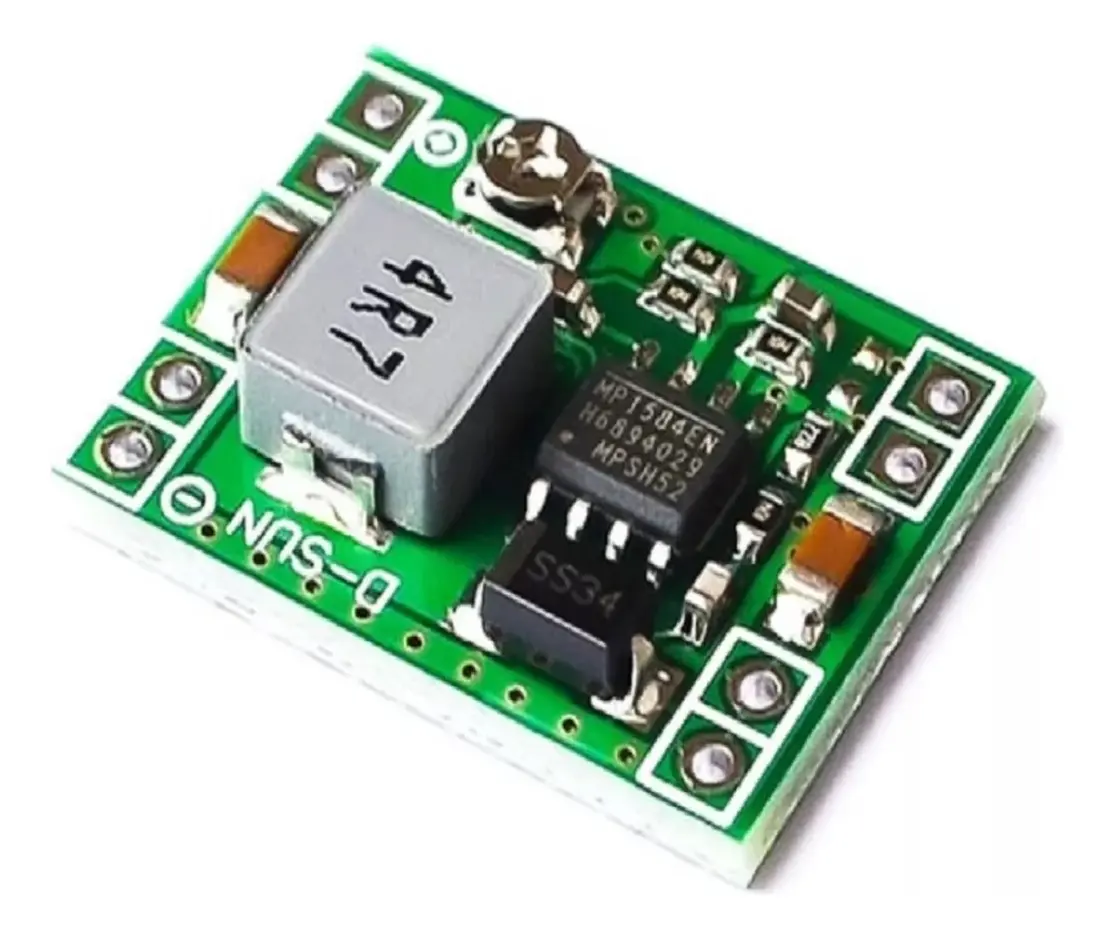

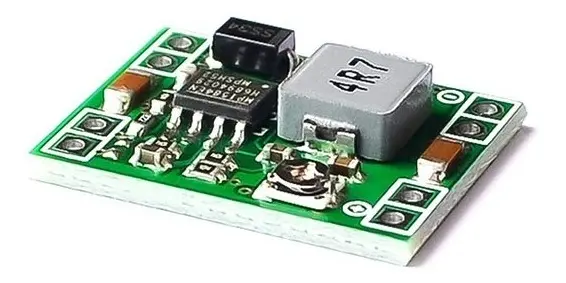

El MP1584-ADJ es un módulo convertidor DC/DC reductor (Step-Down/Buck) basado en el circuito integrado MP1584EN, diseñado para obtener un voltaje de salida regulado y ajustable a partir de una fuente de mayor tensión. Su diseño compacto y alta eficiencia lo hacen adecuado para alimentar microcontroladores, sensores, módulos electrónicos y otros dispositivos que requieran una tensión inferior a la disponible en la fuente de entrada.
El voltaje de salida puede ajustarse mediante el potenciómetro integrado, permitiendo seleccionar diferentes niveles de tensión según los requerimientos del circuito. El módulo soporta una entrada de 4,5 V a 28 V y permite configurar una salida aproximada de 0,8 V a 20 V, con una corriente de salida máxima especificada de hasta 3 A.
Características principales
- Convertidor DC/DC Step-Down (Buck).
- Basado en el circuito integrado MP1584EN.
- Voltaje de entrada: 4,5 V a 28 V.
- Voltaje de salida ajustable: 0,8 V a 20 V.
- Corriente de salida máxima: 3 A.
- Frecuencia de conmutación típica: 1 MHz.
- Eficiencia máxima aproximada: 96 %.
- Bajo consumo energético.
- Bajo nivel de ondulación de salida, especificado en menos de 30 mV para el módulo.
- Protección y control de corriente integrados en el MP1584EN.
- Ajuste de voltaje mediante potenciómetro integrado.
- Diseño compacto de aproximadamente 22 × 17 mm.
- Perfil aproximado de 4 mm de altura.
- Rango de temperatura de operación del módulo indicado: -40 °C a 85 °C.
Conexiones

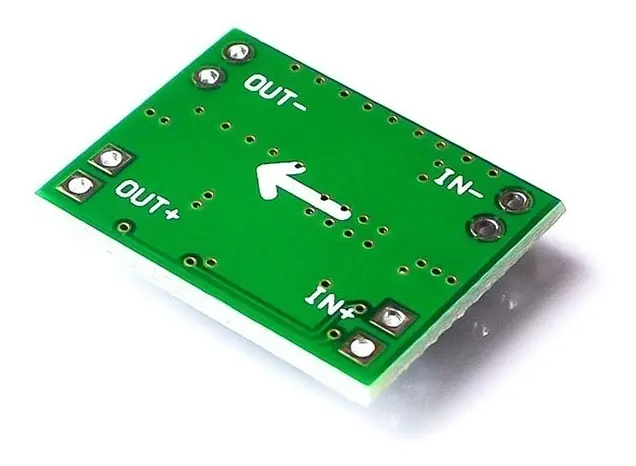

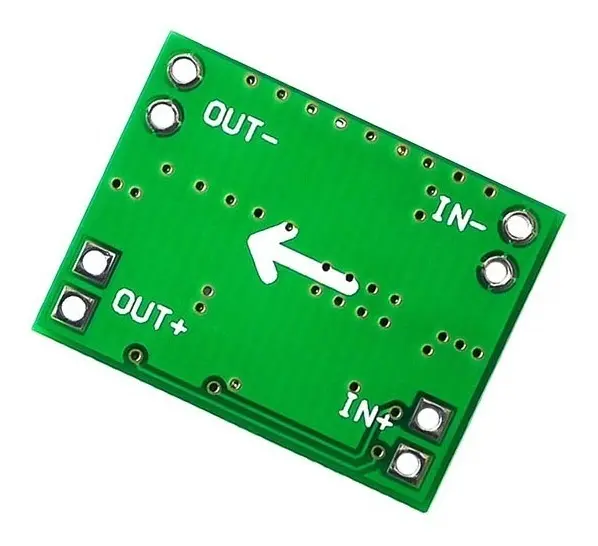

El módulo dispone de terminales para la entrada y salida de alimentación:
- IN+: entrada positiva.
- IN-: entrada negativa.
- OUT+: salida positiva regulada.
- OUT-: salida negativa.
El voltaje de salida se ajusta mediante el potenciómetro integrado.
Aplicaciones
- Alimentación de microcontroladores y sistemas embebidos.
- Proyectos con Arduino, ESP32 y Raspberry Pi.
- Alimentación de sensores y módulos electrónicos.
- Adaptación de fuentes de 12 V o 24 V a tensiones inferiores.
- Proyectos de electrónica e IoT.
- Sistemas de automatización y control.
- Alimentación de circuitos que requieren una tensión regulada.
- Prototipos y sistemas electrónicos compactos.
- Conversión de tensión para equipos alimentados mediante baterías o fuentes DC.
Fabricante: MPS
