MI1812K121R

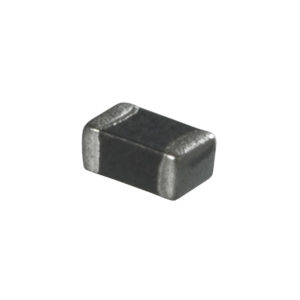

MI1812K121R – Ferrita de Montaje Superficial 120Ω

El MI1812K121R es un inductor de ferrita para montaje superficial (SMD) fabricado por Steward Laird Technologies, diseñado para la supresión de interferencias electromagnéticas (EMI) en frecuencias de radio. Funciona mediante la conversión de energía de alta frecuencia en calor disipad a través del material magnético del núcleo, actuando como un filtro de paso bajo que bloquea señales de ruido mientras permite el paso de corriente continua y señales de baja frecuencia. Se utiliza ampliamente en circuitos de potencia, líneas de datos y sistemas embebidos donde el ruido de alta frecuencia afecta el rendimiento del sistema.

Características principales

• Impedancia de 120Ω medida a 100 MHz según estándar IEC 62024
• Baja resistencia DC (DCR) de 0.06Ω, minimizando la caída de tensión en corriente continua
• Corriente nominal de 1.5A, apta para líneas de alimentación de potencia moderada
• Encapsulado 1812 (4.5 × 3.2 × 1.4 mm) compatible con procesos de soldadura por reflujo
• Terminaciones metálicas para soldadura con pasta SAC estándar (libre de plomo)

Especificaciones técnicas

• Impedancia nominal: 120Ω @ 100 MHz
• Resistencia DC máxima (DCR): 0.06Ω
• Corriente nominal: 1.5A
• Encapsulado: 1812 (código EIA)
• Dimensiones: 4.5 mm × 3.2 mm × 1.4 mm
• Fabricante: Steward Laird Technologies
• Temperatura de operación: –55°C a +125°C (típico para serie MI)

Aplicaciones

• Filtrado de ruido EMI en líneas de alimentación VCC de microcontroladores y FPGAs
• Supresión de armónicos en convertidores DC-DC conmutados (buck, boost)
• Filtrado en líneas USB, I2C y SPI para cumplimiento de normas EMC (CISPR 22, FCC Parte 15)
• Protección de señales analógicas sensibles frente a ruido generado por etapas digitales adyacentes
• Reducción de interferencias en módulos de comunicación inalámbrica (Wi-Fi, Bluetooth)
• Desacople en etapas de audio embebido para eliminar zumbido de alta frecuencia

El MI1812K121R es la elección técnica cuando se requiere una impedancia de 120Ω a 100 MHz en un empaque compacto 1812, con capacidad de conducción de 1.5A y pérdida resistiva mínima. Su perfil bajo y compatibilidad con líneas de ensamble SMT automatizado lo hacen adecuado para diseños de alta densidad en tarjetas de circuito impreso multicapa. Ingenieros de hardware, diseñadores de sistemas embebidos y estudiantes de electrónica encontrarán en este componente una solución directa y predecible para problemas de integridad electromagnética sin necesidad de componentes discretos adicionales.
