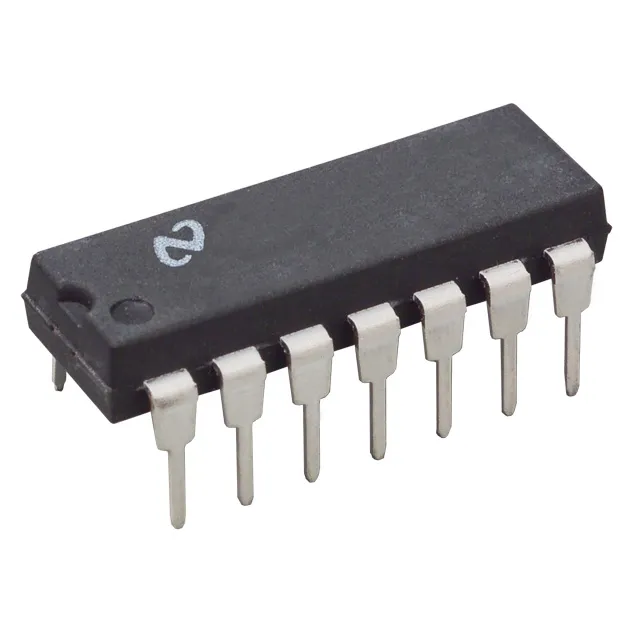

LM723

LM723 – Regulador de Voltaje Ajustable

El LM723 es un circuito integrado regulador de voltaje ajustable, pensado para el diseño de fuentes de alimentación lineales con control preciso de la tensión de salida. Gracias a su rango de regulación que va de 2 V a 37 V, el LM723 resulta adecuado tanto para aplicaciones de baja tensión como para sistemas que requieren voltajes más elevados. Se utiliza ampliamente en laboratorios de electrónica, equipos de instrumentación, fuentes de banco y proyectos de prototipado donde la estabilidad del voltaje es un requisito fundamental.

Características principales

• Tensión de salida ajustable entre 2 V y 37 V mediante resistencias externas
• Corriente de salida de hasta 100 mA sin transistor externo adicional
• Posibilidad de ampliar la corriente de salida usando transistores de paso NPN o en configuración Darlington
• Limitación de corriente configurable para protección ante cortocircuitos
• Baja variación de voltaje ante cambios en la carga o en la entrada (buena regulación de línea y carga)
• Bajo rizo en la salida, apto para alimentar circuitos analógicos sensibles

Especificaciones técnicas

• Tensión de salida: 2 V a 37 V (ajustable)
• Corriente de salida máxima: 100 mA (sin componentes externos)
• Tensión de entrada máxima: 40 V
• Empaque: DIP-14 (14 pines de inserción en orificio)
• Temperatura de operación: 0 °C a 70 °C
• Número de pines: 14

Aplicaciones

• Diseño de fuentes de alimentación reguladas y ajustables para banco de trabajo o laboratorio
• Reguladores de voltaje fijo en equipos electrónicos industriales y de consumo
• Cargadores de baterías con control de corriente constante
• Circuitos de referencia de voltaje de precisión
• Proyectos educativos y prácticas de electrónica de potencia en universidades e institutos técnicos
• Etapas de regulación en fuentes conmutadas híbridas o lineales de baja potencia

El LM723 es un componente clásico que mantiene vigencia en el diseño electrónico por su versatilidad y facilidad de configuración. Es la elección natural para estudiantes, técnicos e ingenieros que necesitan construir reguladores lineales ajustables con control real sobre el voltaje y la corriente de salida, sin depender de reguladores fijos como el LM7805. Su empaque DIP-14 facilita el montaje en protoboard y circuito impreso, lo que lo hace práctico tanto para prototipado rápido como para producción en pequeña escala.
