LM384

LM384 – Amplificador de Audio de Potencia 5 W

El LM384 es un circuito integrado amplificador de audio de potencia diseñado para entregar hasta 5 W continuos a una carga de 8 Ω. Gracias a su ganancia fijada internamente a 34 dB, el LM384 simplifica el diseño de etapas de amplificación al eliminar la necesidad de redes externas de retroalimentación, lo que lo hace especialmente atractivo para aplicaciones de audio de consumo, equipos portátiles y sistemas embebidos donde se requiere una solución compacta y de bajo costo en componentes externos.

Características principales

• Potencia de salida de 5 W sobre carga de 8 Ω con baja distorsión armónica
• Ganancia de voltaje fijada internamente en 34 dB, sin necesidad de resistencias externas de realimentación
• Amplio rango de tensión de alimentación: de 12 V a 26 V en fuente sencilla

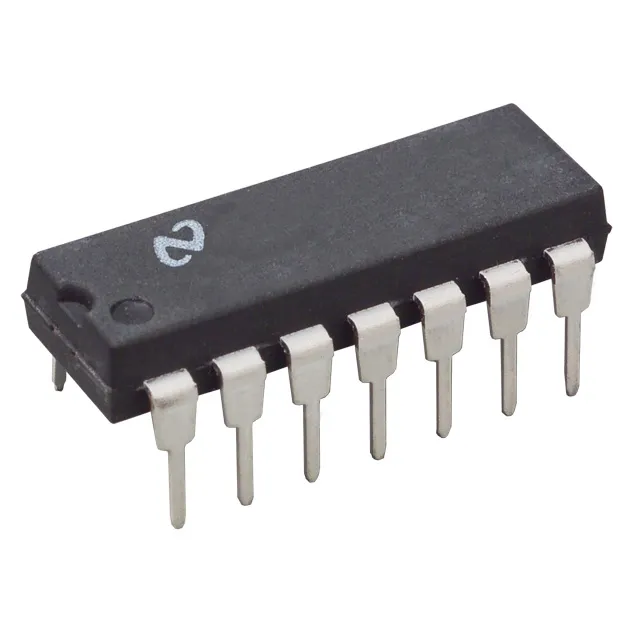

• Encapsulado DIP-14 con pines de tierra en la zona central para facilitar la disipación de calor hacia el circuito impreso
• Protección interna contra cortocircuitos en la salida y sobrecalentamiento del chip
• Entradas con alta impedancia, compatibles con fuentes de señal de bajo nivel como micrófonos con preamplificador y salidas de línea

Especificaciones técnicas

• Potencia de salida: 5 W (típico a 22 V, 8 Ω)
• Ganancia de voltaje: 34 dB (fija internamente)
• Tensión de alimentación: 12 V – 26 V (fuente sencilla)
• Impedancia de carga recomendada: 8 Ω
• Encapsulado: DIP-14 (14 pines, montaje pasante)
• Distorsión armónica total (THD): baja a nivel de potencia nominal
• Corriente de reposo: típicamente 8 mA sin señal

Aplicaciones

• Amplificador de audio para radios AM/FM de consumo y portátiles
• Etapa de potencia en intercomunicadores y sistemas de llamada de puerta
• Altavoz de alerta o anuncio en equipos industriales y paneles de control
• Proyectos educativos y de laboratorio para enseñanza de electrónica de audio
• Sistemas de audio embebidos en juguetes electrónicos y dispositivos de entretenimiento
• Amplificador de salida en sintetizadores y módulos de audio para plataformas como Arduino

El LM384 es una solución probada y ampliamente documentada para quienes necesitan una etapa de amplificación de audio sencilla, confiable y de fácil implementación. Su arquitectura interna con ganancia fija y protecciones integradas lo convierte en la opción ideal tanto para ingenieros que diseñan productos de consumo como para estudiantes y aficionados que desarrollan sus primeros circuitos de audio en tarjeta perforada o PCB personalizado.
