LED CH AMARILL

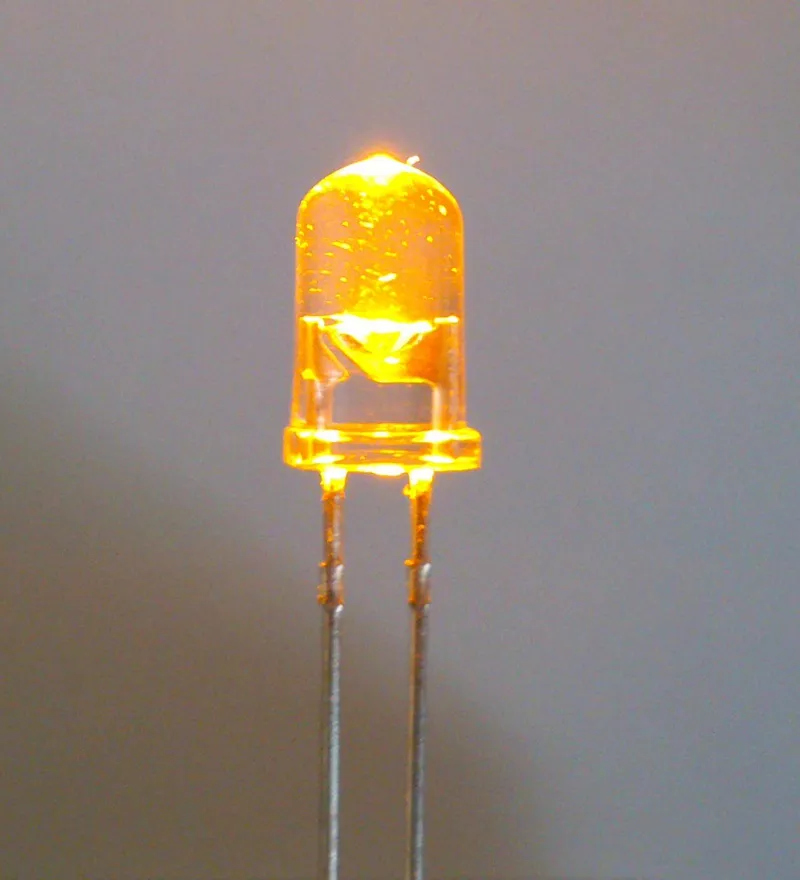

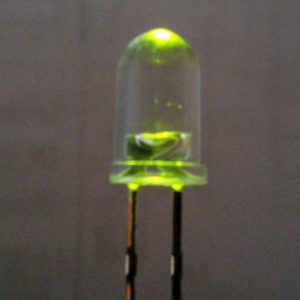

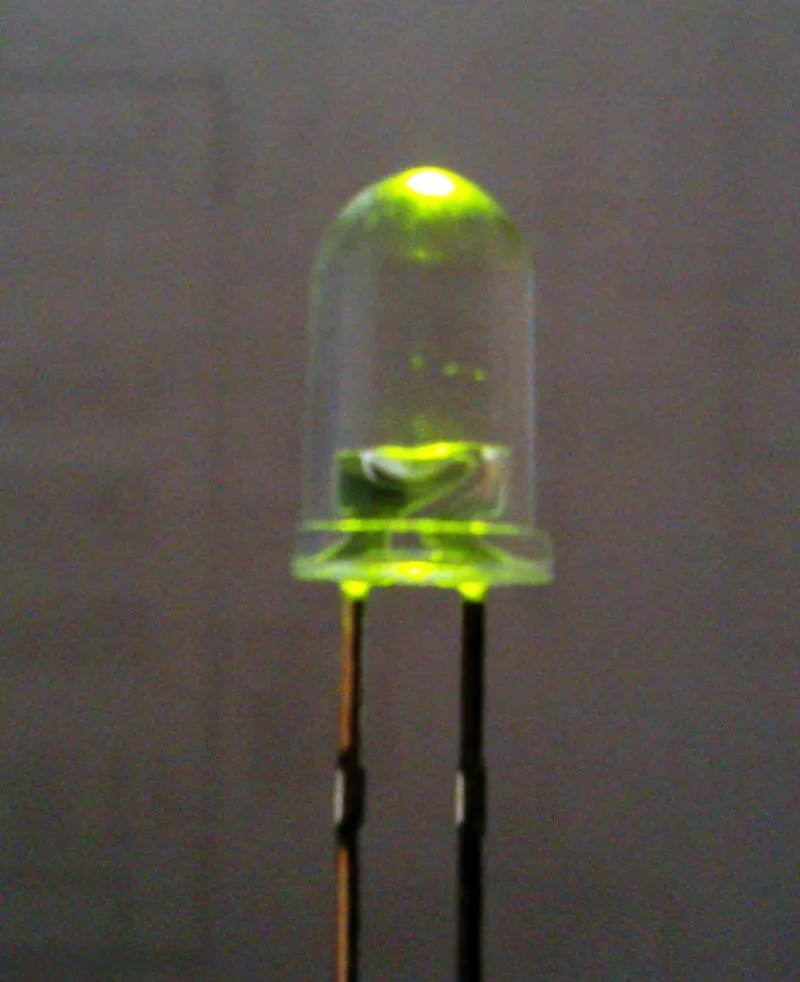

LED de Chorro Amarillo 5mm

El LED de chorro amarillo 5mm es un diodo emisor de luz de alta intensidad encapsulado en resina epoxi con encapsulado estándar T1 3/4. Opera mediante electroluminiscencia en la región espectral amarillo-naranja, emitiendo luz coherente con longitud de onda dominante entre 590 y 592 nm. Su geometría de chorro concentra el flujo luminoso en un ángulo de visión reducido (~15°), lo que lo hace adecuado para indicadores de estado, señalización direccional y etapas de emisión en sistemas optoelectrónicos donde se requiere alta densidad luminosa en un punto focal.

Características principales

• Encapsulado T1 3/4 (5 mm de diámetro) con lente de resina epoxi amarilla difusora
• Emisión en el rango amarillo-naranja del espectro visible (590–592 nm)
• Intensidad luminosa mínima de 8.000 mcd con corriente de prueba de 20 mA
• Ángulo de visión estrecho (~15°) propio del tipo chorro, maximiza la concentración del haz
• Bajo consumo de potencia: disipación máxima de 65 mW a temperatura ambiente
• Tiempo de respuesta de conmutación inferior a 100 ns, compatible con modulación PWM de alta frecuencia

Especificaciones técnicas

• Longitud de onda dominante (λd): 590–592 nm
• Tensión directa (Vf): 2,0–2,2 V @ If = 20 mA
• Intensidad luminosa (Iv): ≥ 8.000 mcd @ If = 20 mA
• Corriente directa continua máxima (If max): 30 mA
• Corriente de pico (pulso 1/10, 0,1 ms): 100 mA
• Tensión inversa máxima (Vr): 5 V
• Disipación de potencia máxima (Pd): 65 mW
• Temperatura de operación: −40 °C a +85 °C
• Temperatura de almacenamiento: −40 °C a +100 °C
• Ángulo de visión (2θ½): ~15°

Aplicaciones

• Indicadores de estado en paneles de control industrial (señal de precaución o advertencia)
• Etapas de transmisión en barreras optoelectrónicas y sensores de presencia
• Señalización en semáforos de maqueta, kits educativos y sistemas de control de tráfico a escala
• Retroiluminación puntual en displays y teclados de equipos electrónicos
• Modulación de luz en enlaces de comunicación óptica de corto alcance
• Etapas de salida visual en microcontroladores (Arduino, STM32, PIC) con resistencia limitadora de 100–220 Ω a 5 V

El LED de chorro amarillo 5mm se conecta en serie con una resistencia limitadora calculada según la ley de Ohm: R = (Vcc − Vf) / If. Para una alimentación de 5 V y corriente de trabajo de 20 mA, el valor típico es 150 Ω (serie E24). El LED de chorro amarillo responde al PWM hasta frecuencias de varios kilohercios sin parpadeo perceptible, lo que permite controlar brillo desde firmware. Al dimensionar el circuito, verificar que la disipación en la resistencia no supere su potencia nominal y mantener If por debajo de 25 mA en operación continua para preservar la vida útil del LED de chorro amarillo a largo plazo.
