L70

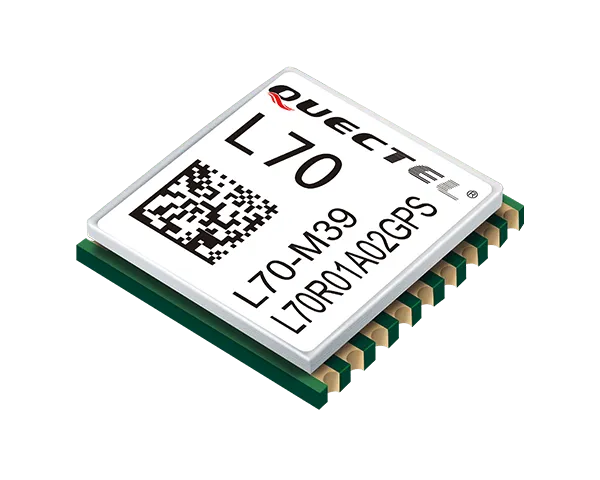

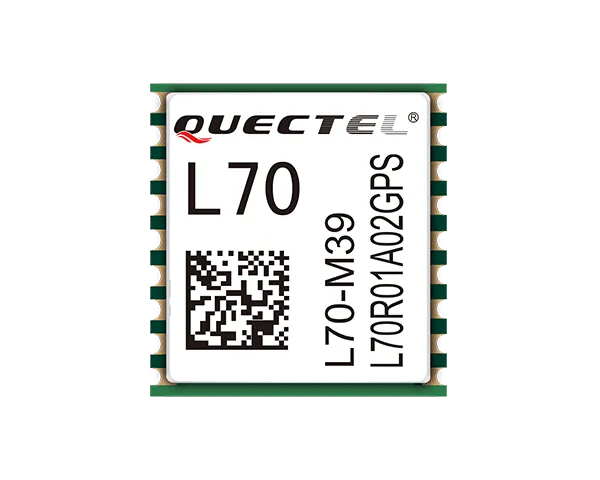

Módulo GPS Quectel L70

El L70 se basa en el motor de posicionamiento MT3339, con el cual alcanza un alto desempeño y cumple con el estándar industrial. El módulo L70 posee 66 canales de adquisición, 22 canales de rastreo simultaneo y tecnología AGPS avanzada llamada EASY™ (Embedded Assist System). EASY™ asegura que el L70 pueda calcular y predecir orbitas automáticamente usando los datos de Efemérides (hasta 3 días) guardados en la memoria Flash interna, por ello el L70 puede ubicarse rápidamente incluso con bajos niveles de señal (al no encontrarse al aire libre) con bajo consumo eléctrico.

EASY™, A-GPS avanzado sin memoria externa.

Consumo eléctrico en seguimiento: 22mA @ -130dBm.

AlwaysLocate™: controlador inteligente de modo periódico.

Alta sensibilidad: -163dBm en seguimiento, -148dBm en "Cold Start".

66 Canales de adquisición, 22 canales de seguimiento.

Soporta DGPS, RTCM, SBAS (WAAS/EGNOS/MSAS/GAGAN).

Anti-Jamming, cancelador de interferencia activo multi-tono.

Voltaje de operación: 2.8~4.3v.

Dimensiones: 10.1 x 9.7 x 2.5 mm.

Peso: 0.6g (Aprox.).

Interfaz Serial: UART 4800~115200, ajustable.

Empaque: 18 puntos, superficial.

Hoja Hardware Design.

Hoja GPS-Protocol.

Hoja Diseño de Referencia.
