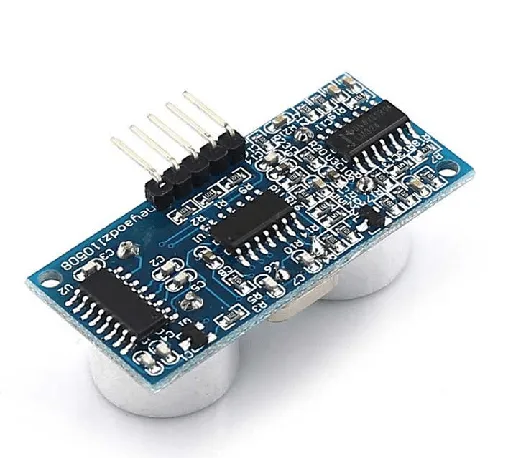

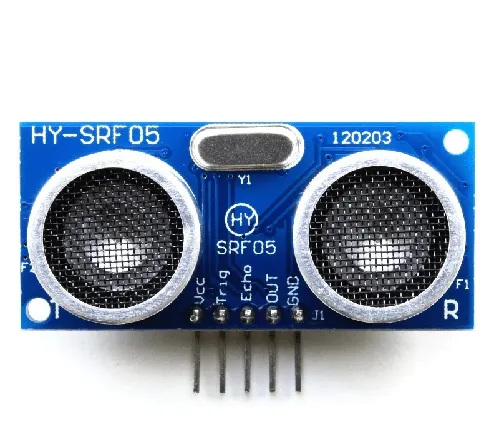

Sensor de distancia con ultrasonido HY-SRF05.
El HY- SRF05 es un paso evolutivo del HC-SR04 , el cual posee un nuevo modo de operación controlado por el pin OUT, cuando el pin OUT se encuentra conectado a tierra permite que el HY- SRF05 use un solo pin tanto para el disparo como para el eco, ahorrando valiosos pines en su controlador. Cuando el pin OUT se deja desconectado, el HY- SRF05 funciona con pines de disparo y de eco separados, como el HC-SR04.
Características:
- Rango de medida: Entre 2 y 450 cm.
- Tensión de alimentación: 5v.
- Corriente de operación: 10-40 mA.
- Ángulo de medición: hasta 15º.
- Precisión:~2 mm.
- Duración mínima del pulso de disparo: 10us
- Salida: Señal TTL PWL.
- Dos modos de funcionamiento:
Modo1: Compatibilidad con el HC-SR04 (4 hilos).
Modo2: Modo a tres hilos. - Pines: 1. VCC
2. trig
3. echo
4. OUT
5. GND
