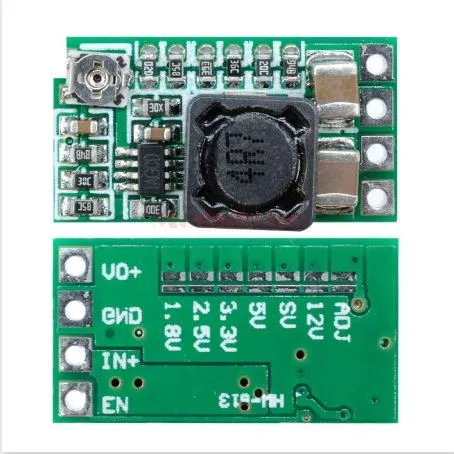

módulo reductor no aislado (BUCK) rectificador síncrono
VO+ Salida de tensión
GND Tierra
IN+ Entrada de tensión
EN Habilitación
Especificaciones:
- Voltaje de entrada: 4.5-24VDC.
- Voltaje de salida: salida integrada ajustable y fija.
- Rango ajustable (0.8-17V), voltaje fijo (1.8V 2.5V 3.3V 5V 9V 12V).
- Corriente de salida: 3A (Tenga en cuenta que el enfriamiento completo), la entrada de prueba real 12V 1.5A produce menos calor sin un tratamiento especial.
- Eficiencia de conversión: hasta 97,5 %
- pasos: 6,5 giros 5 V, 0.7 A.
- Frecuencia de conmutación: 500 KHz.
- Ondulación de salida: 20 mV alrededor (12 V giro 5 V 3 A) Ancho de banda de 20 M
Temperatura de funcionamiento: -40 °C a + 85 °C (cuanto mayor sea la temperatura, menor es la potencia de salida). - Protección contra sobrevoltaje de salida: Ninguno.
- Corriente estática: 0,85 mA.
- Regulación de carga: ± 1 %.
- Regulación de voltaje: ± 0,5 %.
- Velocidad de respuesta dinámica: 5 % 200 uS.
- Protección contra cortocircuito de salida: No cortocircuitar durante mucho tiempo.
- Protección contra polaridad inversa de entrada: Ninguno, diodo de protección de polaridad inversa de entrada.
- Habilitar control: Sí, trabajo alto, parada baja, nivel alto 2-5V, nivel bajo de aproximadamente 0V. La entrada predeterminada con pull-up interno al electrodo positivo.
