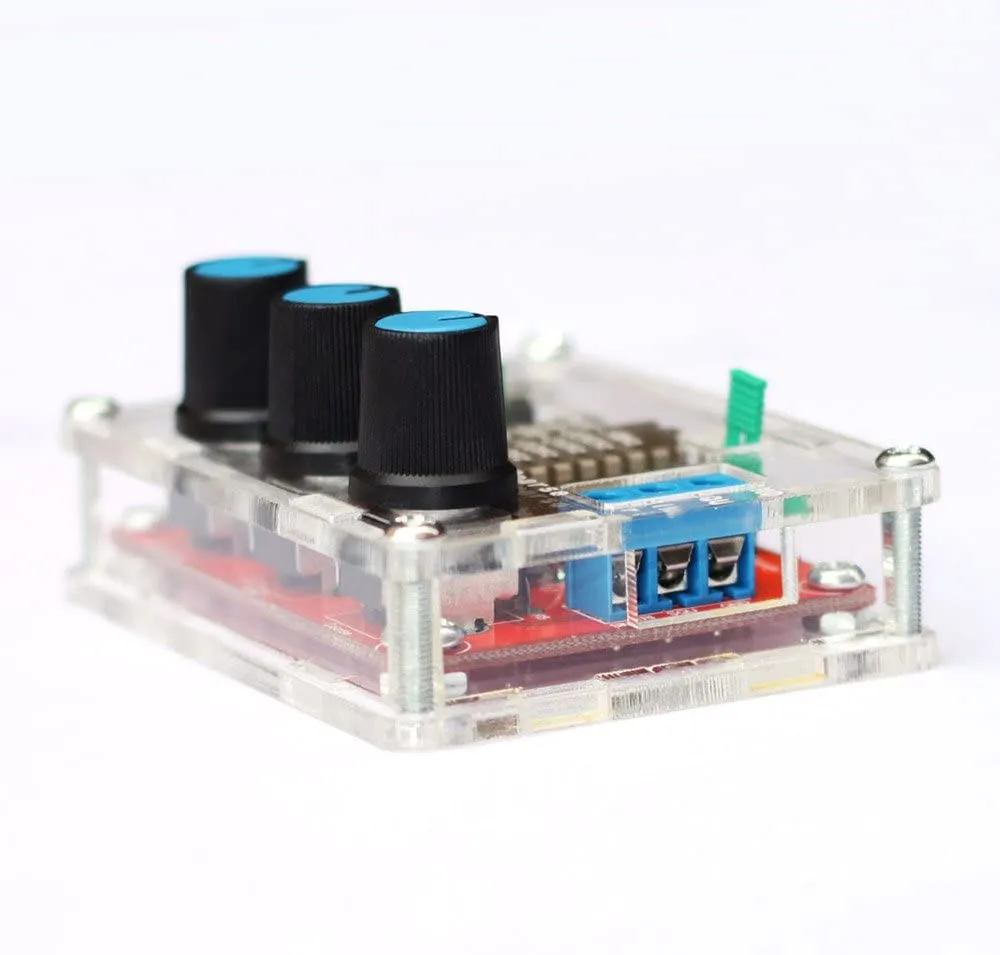

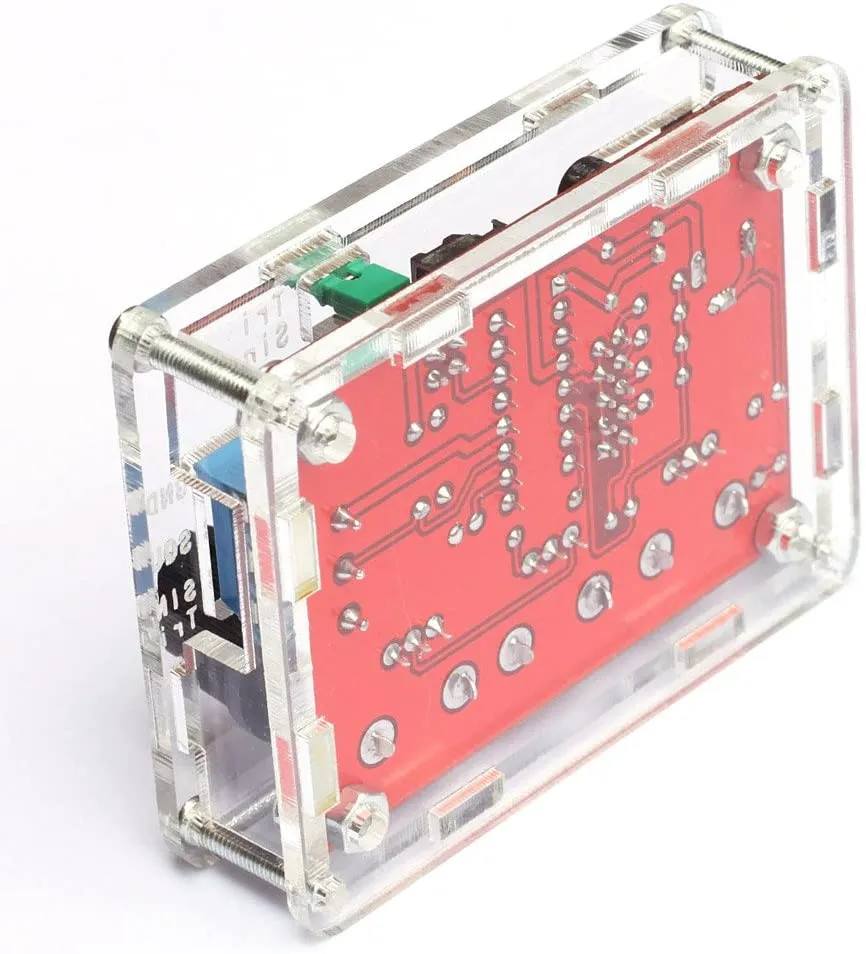

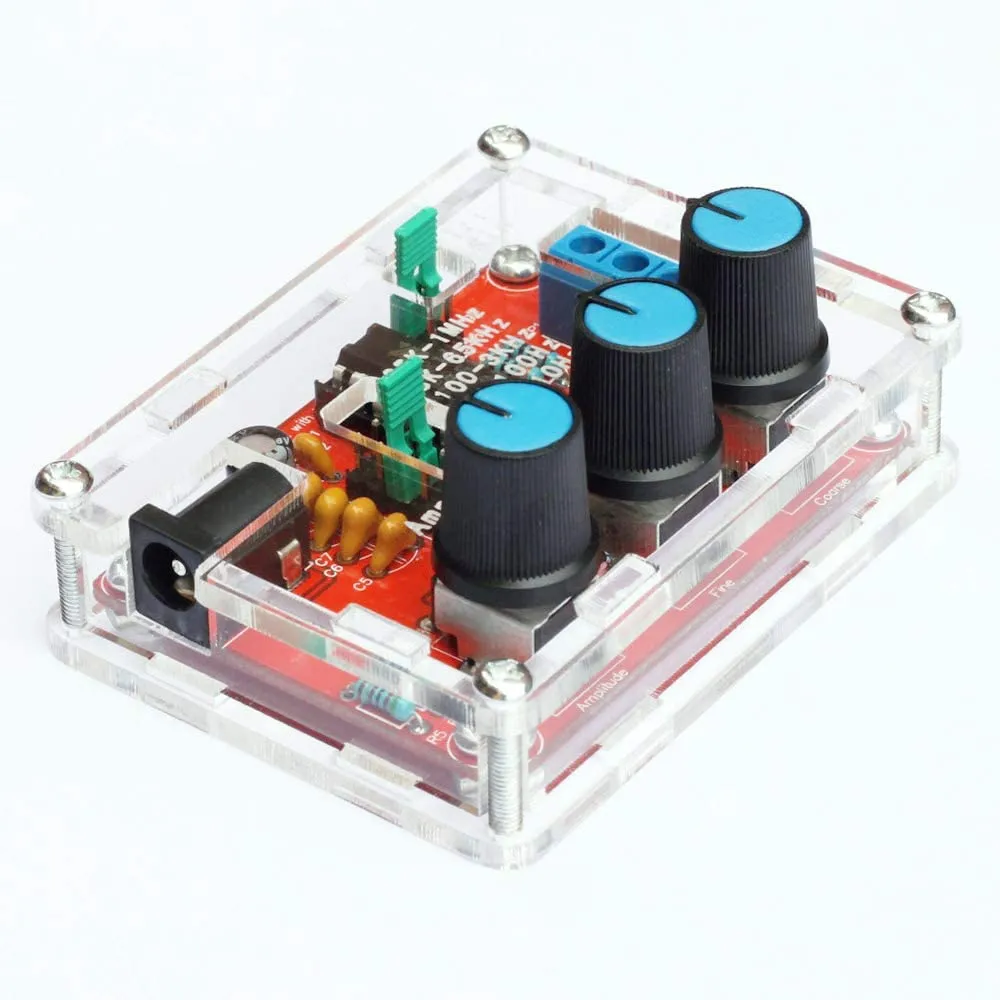

Tarjeta generadora de señales con XR2206.

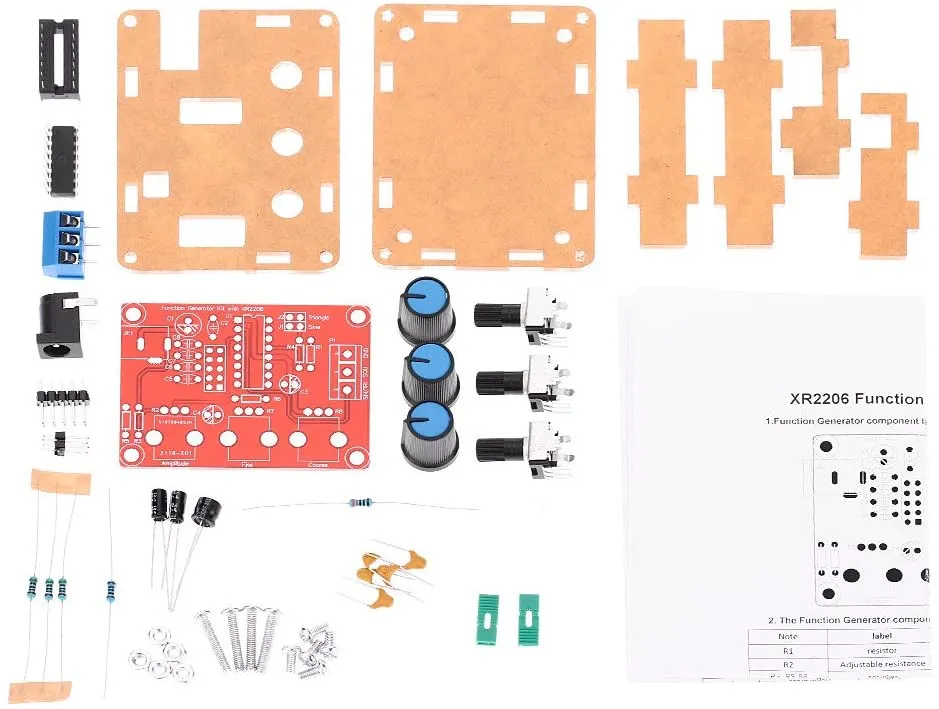

Kit generador de señal permite crear ondas senosoidales/triangulares y cuadradas con ajuste de frecuencia de afinación gruesa y fina. Kit para soldar e instalar a través de componentes de agujero.
Especificaciones:
- Voltaje de Alimentación: 9 a 12 VDC.
- Forma de onda: Cuadrada, seno y triángulo.
- Impedancia: 600 ohmios + 10%.
- Frecuencia: 1 Hz-1 MHz.
- Onda senosoidal:
Amplitud: 0-3V.
Distorsión: menos del 1% (a 1 KHz).
Flatness: +0.05dB 1Hz – 100kHz. - Onda cuadrada:
Amplitud: 8V.
Tiempo de elevación: menos de 50ns (a 1 KHz).
Tiempo de caída: menos de 30ns (a 1 KHz).
Simetría: menos del 5% (a 1 KHz) - Onda triangular:
Amplitud de entrada: 0-3 V.
Linealidad: menos del 1% (hasta 100 KHz) 10 mA.
