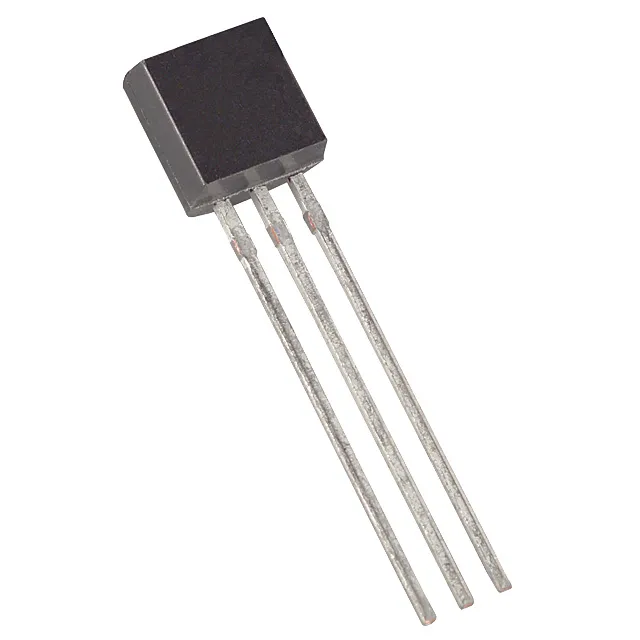

DS18S20

DS18S20 – Termómetro Digital 1-Wire Maxim Dallas

El DS18S20 es un sensor de temperatura digital fabricado por Maxim Integrated (anteriormente Dallas Semiconductor) que entrega mediciones directamente en formato digital a través del protocolo 1-Wire. A diferencia de los sensores analógicos, el DS18S20 no requiere conversión ADC externa ni circuitos de acondicionamiento de señal, lo que simplifica considerablemente el diseño de sistemas de monitoreo térmico en proyectos de electrónica, automatización e instrumentación industrial.

Características principales

• Protocolo de comunicación 1-Wire: requiere un único pin de datos para enviar la temperatura al microcontrolador, reduciendo el cableado al mínimo
• Resolución de 9 bits que corresponde a incrementos de 0,5°C por paso de medición
• Capacidad de operación en modo parásito: puede alimentarse directamente desde la línea de datos sin necesidad de una fuente de alimentación independiente
• Código ROM de 64 bits único por dispositivo, lo que permite conectar múltiples sensores DS18S20 en el mismo bus 1-Wire sin conflictos
• Tiempo de conversión de temperatura de hasta 750 ms en resolución completa
• Empaque TO-92 de perfil bajo, compacto y de fácil inserción en protoboard o PCB

Especificaciones técnicas

• Fabricante: Maxim – Dallas Semiconductor
• Rango de temperatura: -55°C a +125°C
• Precisión: ±0,5°C en el rango de -10°C a +85°C
• Resolución de salida: 9 bits (fija)
• Tensión de alimentación: 3,0 V a 5,5 V (o modo parásito desde la línea de datos)
• Interfaz: 1-Wire (un solo conductor de datos)
• Empaque: TO-92, 3 pines (GND, DQ, VDD)

Aplicaciones

• Monitoreo de temperatura ambiental en sistemas domóticos y automatización del hogar
• Control térmico en impresoras 3D, incubadoras y equipos de laboratorio
• Redes de sensores distribuidos con múltiples DS18S20 en un solo bus para medir temperatura en varios puntos simultáneamente
• Sistemas de adquisición de datos con Arduino, ESP32, ESP8266, Raspberry Pi y otros microcontroladores
• Protección térmica en fuentes de alimentación, variadores de frecuencia y equipos electrónicos de potencia
• Proyectos educativos y prototipos de instrumentación donde se requiere temperatura digital con mínimo hardware externo

El DS18S20 es una opción consolidada para cualquier diseñador o desarrollador que necesite medir temperatura de forma digital con conexión sencilla y alta confiabilidad. Su compatibilidad con el protocolo 1-Wire, la posibilidad de encadenar múltiples unidades en un mismo bus y su amplio rango de operación lo hacen adecuado tanto para aplicaciones de nivel educativo como para implementaciones industriales de baja y media complejidad.
