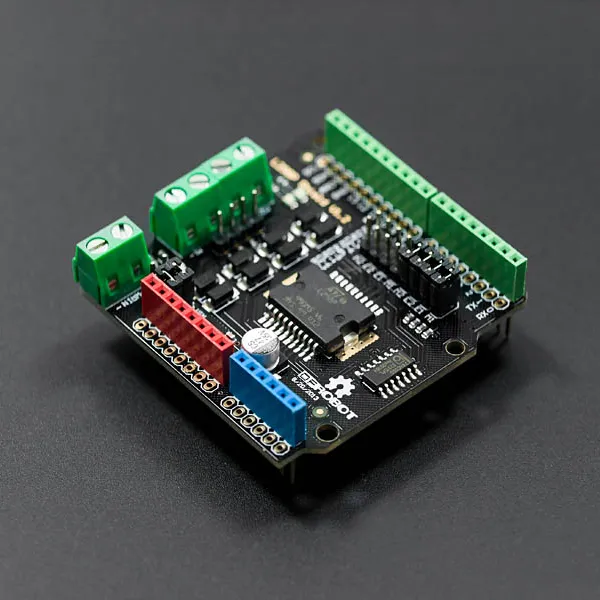

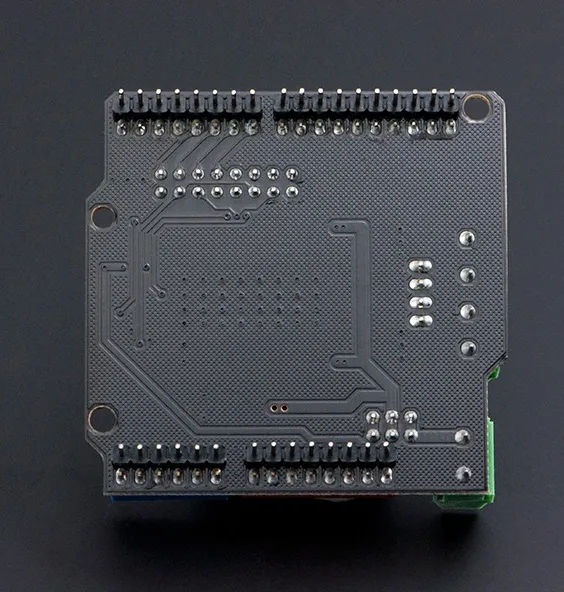

SHIELD CONTROL DE MOTORES 2A
Se trata de un controlador de motor dual de 4.8 – 46V a 2A, fácil de controlar. El L298N es un puente H para control de motores de gran corriente, gracias a su disipador de calor brinda un mejor desempeño, esta tarjeta ideal para tus proyectos de robótica y demás
El control de velocidad se logra a través de PWM que se puede obtener a partir de la salida PWM de Arduino (Pin 5 y 6). El activar / desactivar la función de control del motor se usa con los pines digital (Pin 4 y 7). El shield del motor puede ser alimentado directamente desde Arduino o desde fuente de alimentación externa.
*Se recomienda utilizar la fuente de alimentación externa para alimentar el shield del motor.
CARACTERÍSTICAS
– Voltaje Lógico : 5 V (De Arduino)
– Voltaje Motor: 6.5 ~ 12V (VIN fuente de alimentación), 4,8 ~ 35V (fuente de alimentación externa)
– Impulsión del motor de 2 vías
– Alimentación lógica actual Iss: ≤ 36 mA
– Correinte Motor Io: ≤ 2A
– Consumo máximo de energía: 25 W (T = 75 ℃)
– Hasta 2A de intensidad en cada sentido
– Pin 4,5,6,7 se utilizan para manejo de dos motores DC
– Control de velocidad Soporte PWM
– Control de velocidad de avance de Apoyo PLL
– Tamaño: 55x55mm
