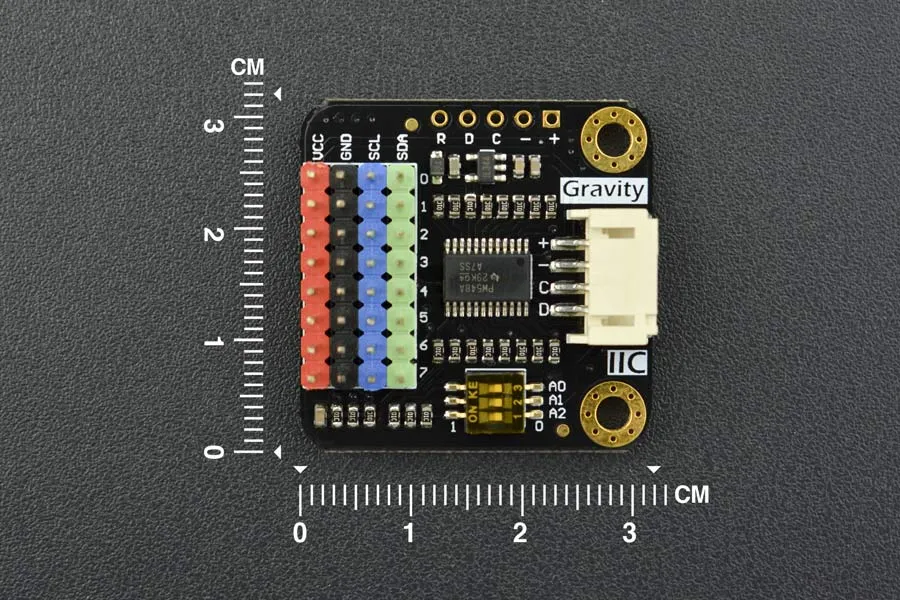

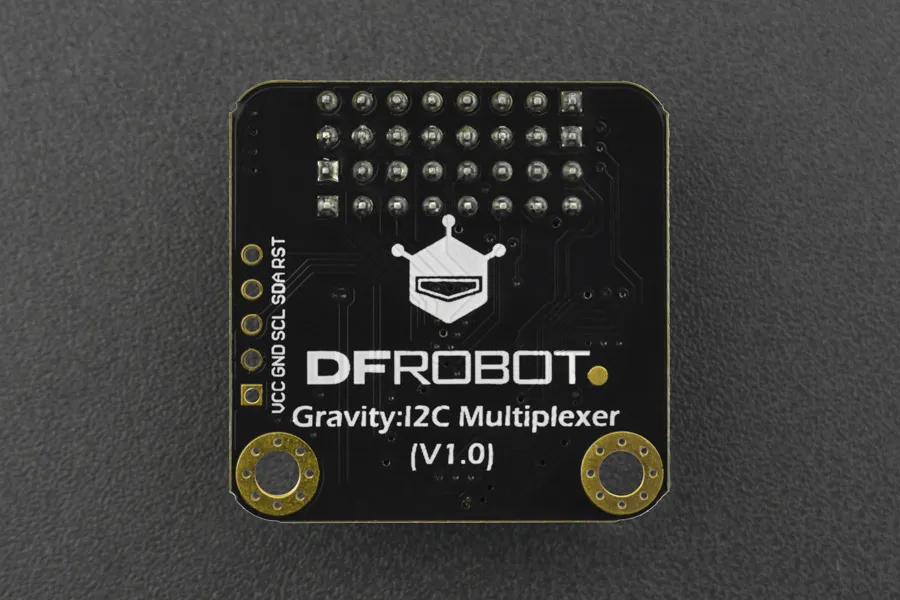

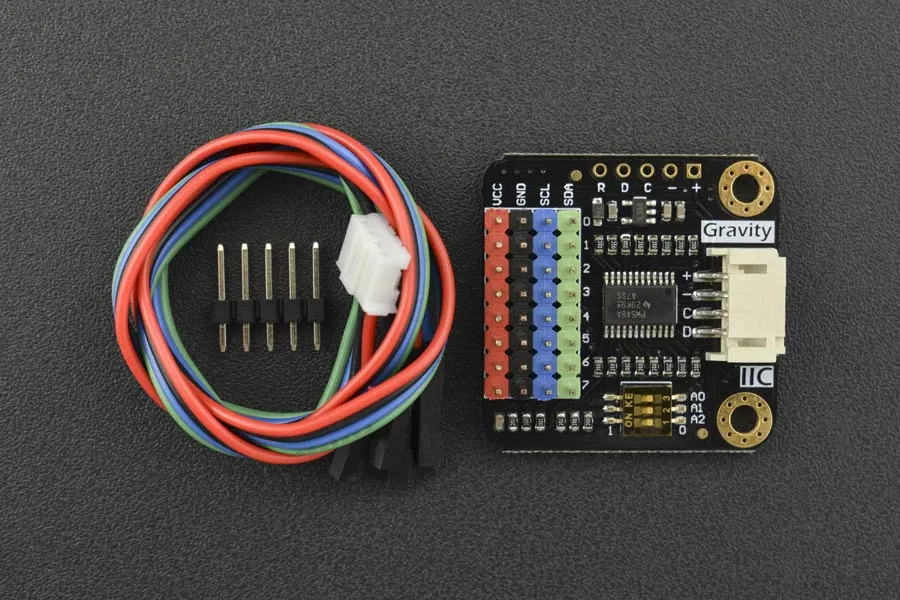

DFR0576

Multiplexor 1 a 8 I2C

Este práctico multiplexor I2C resuelve los conflictos y habilita la comunicación regular en dispositivos sobre el mismo Bus de datos con la misma dirección I2C.

Éste dispositivo soluciona un problema muy común, generalmente uno encuentra un sensor,una pantalla o múltiples dispositivos  por Bus I2C del cual necesita conectar varios dispositivos de los mismos, pero que al tener la misma dirección el bus al conectarlos entran en conflicto. El multiplexor I2C puede fácilmente resolver el conflicto de direcciones y trabajar sin problemas todos los dispositivos al tiempo.

El multiplexor I2C es fácil de implementar, cada multiplexor tiene 8 puertos I2C, esto significa que puede conectar 8 dispositivos con la misma dirección en el mismo puerto con un solo multiplexor. Por defecto la dirección I2C del multiplexor es 0x70 y puede ser ajustada desde 0x70 a 0x77, lo cual implica que en teoría se pueden conectar hasta 8 multiplexores para controlar hasta 64 dispositivos con la misma dirección.

Caracteristicas:

• Amplio rango de voltaje 3.3~5.0V
• Bus I2C digital 3.3V optimizado para controlar con tarjetas como Raspberry pi, pero también es compatible con niveles de 5V de Arduino.
• Conector Gravity I2C plug and play
• Selector de dirección I2C en board

Especificaciones:

• Voltaje de operación 3.3~5V
• Conector tipo PH2.0-4P
• Nivel de interface Alto 3.3V y bajo 0V
• Protocolo I2C
• Velocidad de reloj  100K, 400K
• Dirección por defecto: 0x70 (todos los switches en 0)
• Dimensiones 32mm x 32mm
